BLOCO LADN22S
Ref: 21.07.010 Cód: LADN22S Marca: Schneider Electric

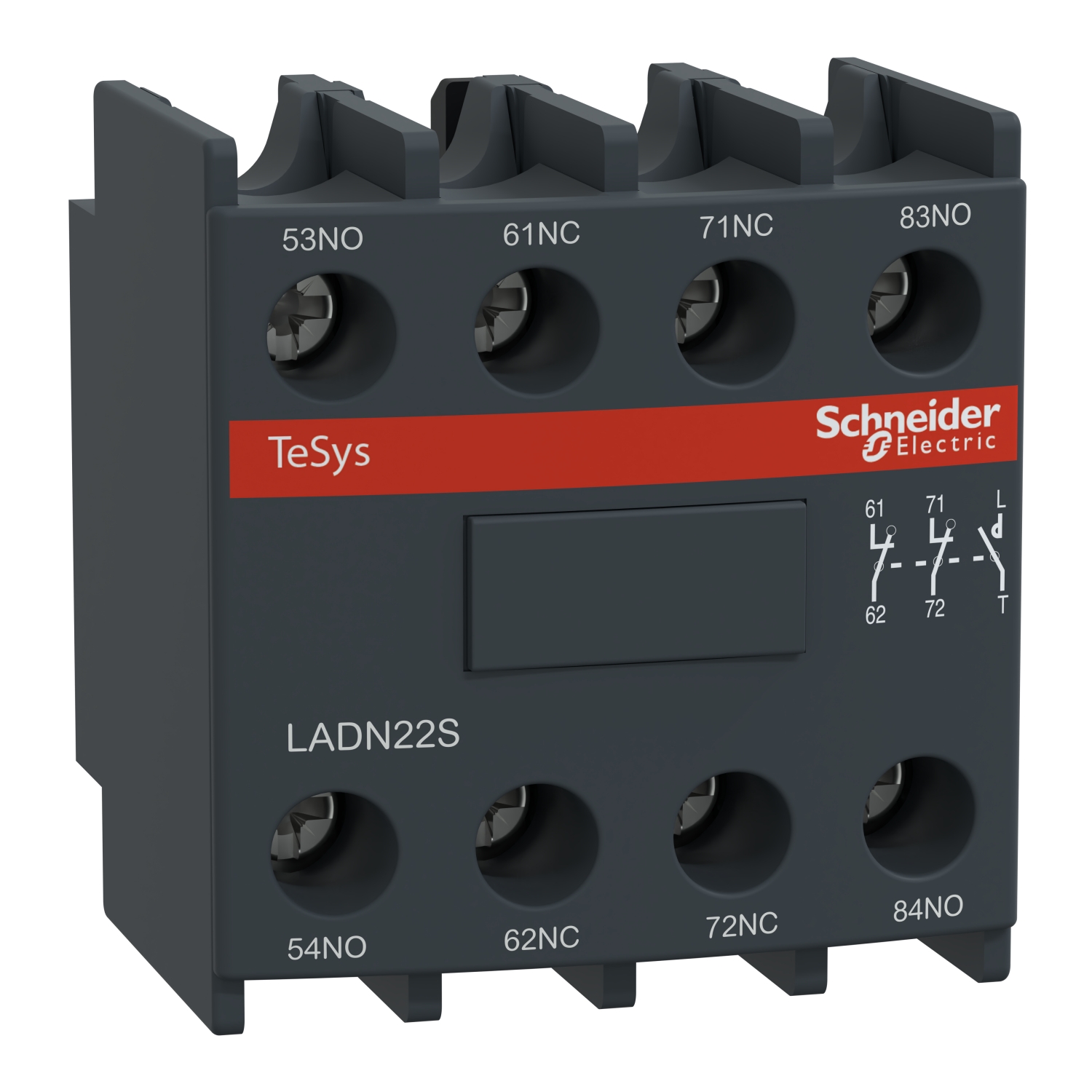

Bloco de contato auxiliar instantaneo frontal Tesys Deca 2NA+2NF
Bloco de contato auxiliar adicional Tesys Deca para contatores TeSys D e TeSys F. Bloco de montagem frontal, o qual fornece 2NO+2NC contatos instantâneos classificados até 10A/690V AC e conexão por terminais de grampo de parafuso. Alem disso, é usado como indicação de corrente de segurança graças à sua face frontal vermelha e contatos espelhados com certificação NC. Fácil de montar na frente por encaixe, proporciona alta confiabilidade e durabilidade com vários milhões de ciclos de operação em AC-14/AC-15/DC-13 de acordo com as condições. Este produto está disponível globalmente e tem certificação multipadrão (IEC, UL, CSA, CCC, EAC, Marine). O bloco de contato auxiliar Tesys Deca leva o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
Documentos:
Product Data SheetDeclaração de Conformidade - LADN22S Declaração RoHS da ChinaDeclaração de Conformidade - LADN22S Declaração RoHS da UEDeclaração de Conformidade - LADN22S Declaração REAChComplementar | |
conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 1-2.5 mm² flexível com |
conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 1-2.5 mm² flexível sem ponta do cabo |
conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível com |
conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível sem ponta do cabo |
conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 1-2.5 mm² sólido |
conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² sólido |
torque de aperto | 1.7 N.m - com chave de fendas plano de Ø 6 mm |
torque de aperto | 1.7 N.m - com chave de fendas Philips Nº 2 |
durabilidade mecânica | 30 Mciclos |
cor | vermelho (RAL 3000) |
largura | 44 mm |
capacidade de fechamento nominal Irms | 140 A CA para IEC 60947-5-1 |
capacidade de fechamento nominal Irms | 250 A CC para IEC 60947-5-1 |
profundidade | 42 mm |
tipo de proteção | fusível gG 10 A |
resistência de isolamento | > 10 MOhm |
Peso | 0.05 kg |
terminal de continuidade de blindagem | sem |
tempo não sobreposto | 1.5 ms na desenergização sem sobreposição entre contactos NF e NA |
tempo não sobreposto | 1.5 ms na energização sem sobreposição entre contactos NF e NA |
classificação de curta duração admissível | 100 A a <60 °C 1 s |
classificação de curta duração admissível | 120 A a <60 °C 500 ms |
classificação de curta duração admissível | 140 A a <60 °C 100 ms |
corrente de comutação mínima | 5 mA |
altura | 48 mm |
tensão de comutação mínima | 17 V |
Meio ambiente | |
temperatura ambiente do ar para funcionamento | -5-60 °C |
temperatura ambiente do ar para armazenamento | -60-80 °C |
característica ambiental | ambiente normal |
altitude de funcionamento | 3000 m |
tratamento de proteção | TH para IEC 60068 |
grau de proteção IP | IP20 para IEC 60529 |
Principal | |
compatibilidade de gama | TeSys D CAD |
compatibilidade de gama | TeSys D LC1D |
compatibilidade de gama | TeSys F LC1F |
compatibilidade de gama | TeSys F CR1F |
[Ue] tensão de operação nominal | 690 V CA 25...400 Hz |
nome abreviado do dispositivo | LADN |
tipo de produto ou componente | bloco de contato auxiliar |
uso específico | safety chain indication |
funcionamento dos contatos auxiliares | instantâneo |
gama | TeSys |
local de montagem | frontal |
composição de contatos de polos | 2 NA + 2 NF |
[Ith] corrente térmica ao ar livre convencional | 10 A a <60 °C |
padrões | EN/IEC 60947-5-1 |
padrões | UL 60947-5-1 |
padrões | CSA C22.2 No 60947-5-1 |
padrões | GB/T 14048.5 |
linha de produto | TeSys D |
[Ui] tensão de isolamento nominal | 690 V para IEC 60947-5-1 |
[Ui] tensão de isolamento nominal | 600 V - Certificações CSA |
[Ui] tensão de isolamento nominal | 600 V - Certificações UL |
certificações do produto | IECEE CB Scheme |
certificações do produto | UL |
certificações do produto | CSA |
certificações do produto | CCC |
certificações do produto | EAC |
