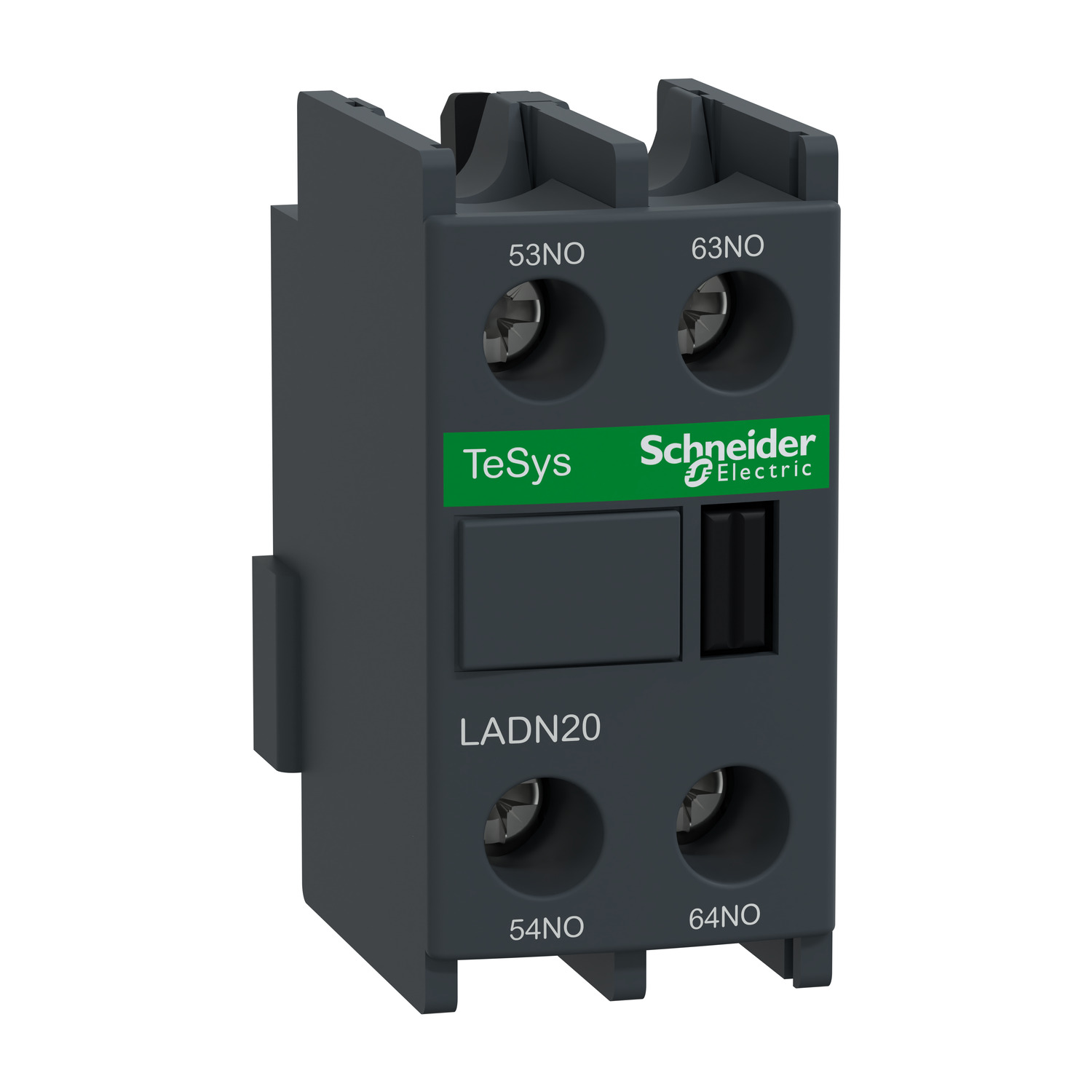

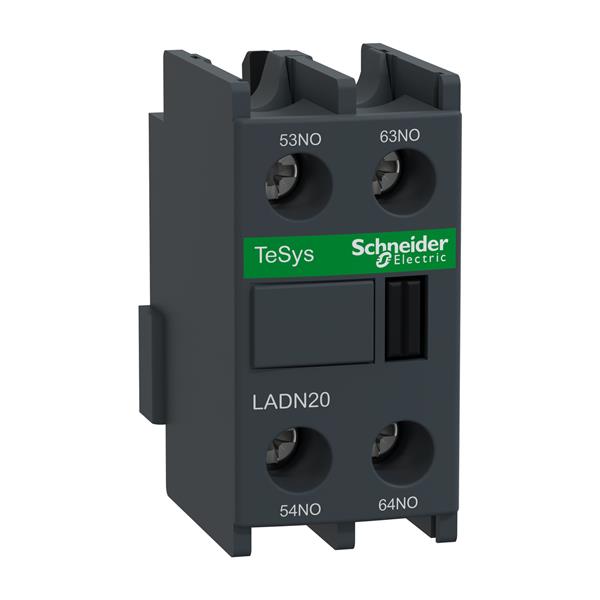

BLOCO LADN20
Ref: 21.07.005 Cód: LADN20 Marca: SCHNEIDER
Bloco de contato auxiliar instantaneo frontal Tesys Deca 2NA
Bloco de contato auxiliar instantâneo Tesys Deca para contatores LC1D, LC1F
e relés de controle CAD. Ele fornece contatos 2NA (certificado de espelho N
F) classificado até 10A/690V CA e conexão por terminais de grampo de parafu
so. Montagem lateral por encaixe, proporciona alta confiabilidade e durabilid
ade. Este produto tem certificação multipadrão (IEC, UL, CSA, CCC, EAC). O
bloco de contato auxiliar Tesys Deca leva o selo Green PremiumTM, que promet
e conformidade com as mais recentes regulamentações, transparência nos imp
actos ambientais, produtos circulares e de baixo CO2.
D ocumentos:
Product Data SheetDeclaração de Conformidade - LADN20 Declara ção RoHS da China Declaração de Conformidade - LADN20 Declaração RoHS da UEDeclaração de Conformidade - LA DN20 Declaração REAChDeclaração de Conformidade - LADN20 Declaração REACh| Complementar | |
| tipo de proteção | fusível gG 10 A |
| resistência de isolamento | > 10 MOhm |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 1-2.5 mm² flexível com |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 1-2.5 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível com |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 1-2.5 mm² sólido |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² sólido |
| terminal de continuidade de blindagem | sem |
| tempo não sobreposto | 1.5 ms na desenergização sem sobreposição entre contactos NF e NA |
| tempo não sobreposto | 1.5 ms na energização sem sobreposição entre contactos NF e NA |
| classificação de curta duração admissível | 100 A a <60 °C 1 s |
| classificação de curta duração admissível | 120 A a <60 °C 500 ms |
| classificação de curta duração admissível | 140 A a <60 °C 100 ms |
| corrente de comutação mínima | 5 mA |
| altura | 48 mm |
| tensão de comutação mínima | 17 V |
| torque de aperto | 1.7 N.m - com chave de fendas plano de Ø 6 mm |
| torque de aperto | 1.7 N.m - com chave de fendas Philips Nº 2 |
| durabilidade mecânica | 30 Mciclos |
| largura | 26 mm |
| capacidade de fechamento nominal Irms | 140 A CA para IEC 60947-5-1 |
| capacidade de fechamento nominal Irms | 250 A CC para IEC 60947-5-1 |
| profundidade | 42 mm |
| Meio ambiente | |
| altitude de funcionamento | 3000 m |
| temperatura ambiente do ar para armazenamento | -60-80 °C |
| característica ambiental | ambiente normal |
| tratamento de proteção | TH para IEC 60068 |
| temperatura ambiente do ar para funcionamento | -5-60 °C |
| grau de proteção IP | IP20 para IEC 60529 |
| Principal | |
| tipo de produto ou componente | bloco de contato auxiliar |
| gama | TeSys |
| local de montagem | frontal |
| composição de contatos de polos | 2 NA |
| compatibilidade de gama | TeSys D CAD |
| compatibilidade de gama | TeSys D LC1D |
| compatibilidade de gama | TeSys F LC1F |
| compatibilidade de gama | TeSys F CR1F |
| [Ith] corrente térmica ao ar livre convencional | 10 A a <60 °C |
| padrões | EN/IEC 60947-5-1 |
| padrões | UL 60947-5-1 |
| padrões | CSA C22.2 No 60947-5-1 |
| padrões | GB/T 14048.5 |
| [Ue] tensão de operação nominal | 690 V CA 25...400 Hz |
| funcionamento dos contatos auxiliares | instantâneo |
| nome abreviado do dispositivo | LADN |
| linha de produto | TeSys D |
| certificações do produto | IECEE CB Scheme |
| certificações do produto | UL |
| certificações do produto | CSA |
| certificações do produto | CCC |
| certificações do produto | EAC |
| [Ui] tensão de isolamento nominal | 690 V para IEC 60947-5-1 |
| [Ui] tensão de isolamento nominal | 600 V - Certificações CSA |
| [Ui] tensão de isolamento nominal | 600 V - Certificações UL |
