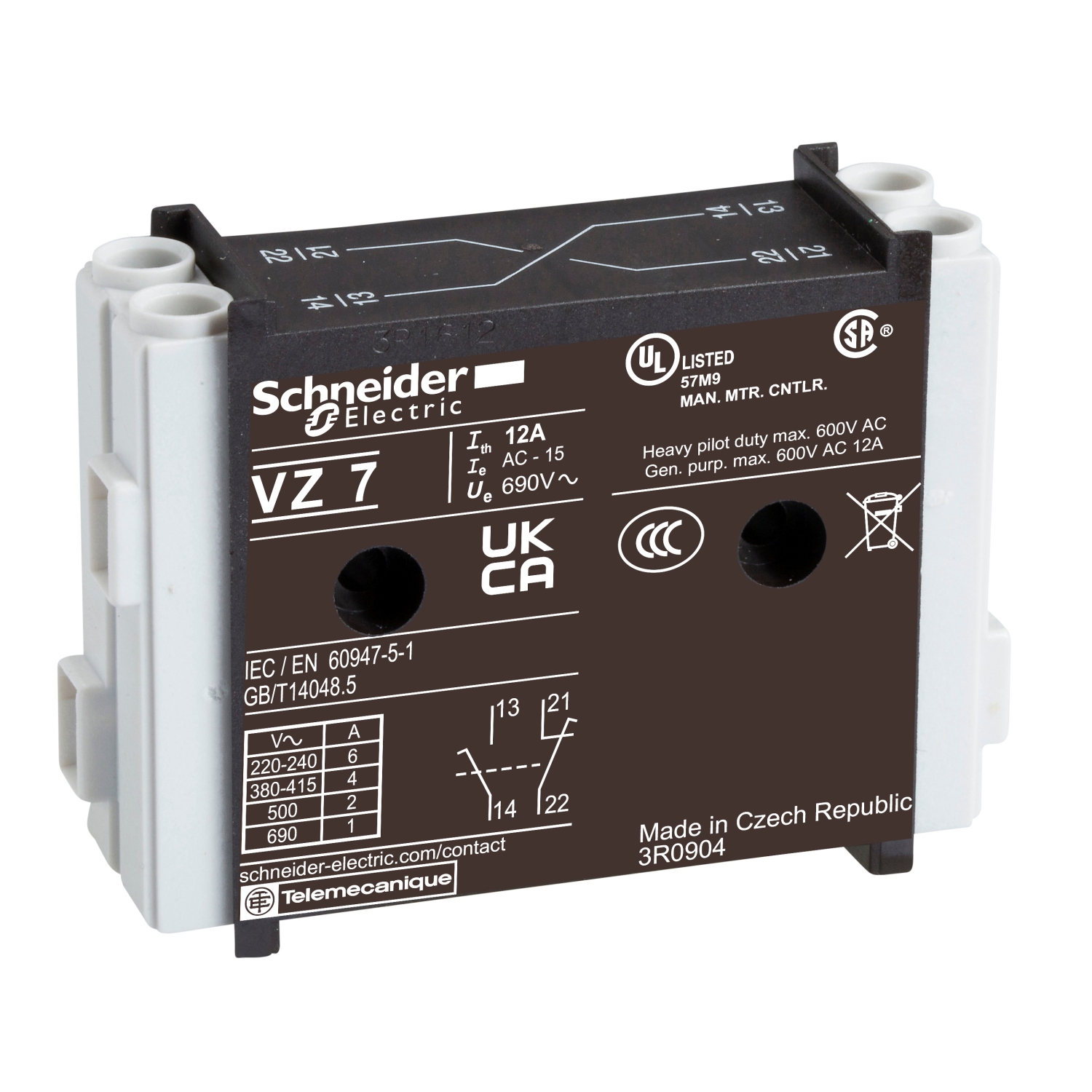

BLOCO CONTATO VZ7
Ref: 21.35.035 Cód: VZ7 Marca: Schneider Electric
BLOCO CONTATO AUXILIAR 1NA+1NF PARA VARIO VZ7
Módulo adicional TeSys Vario, bloco de contato auxiliar, para corpos de chave TeSys Vario V02 a V6. Fornece contatos 1NA+1NF (de forma atrasada NA, pausa precoce NF) classificados para operação CA até 12A/690V e operação CC até 8A/250V. Para ser montado em um lado do corpo da chave. No máximo 2 módulos adicionais de bloco de contato auxiliar VZ7 ou VZ20 podem ser conectados ao corpo da chave, um em cada lado. Certificação multipadrões (IEC, UL, CSA, CCC, EAC), compatível com Green Premium (RoHS/REACh).
Documentos:
Product Data SheetDeclaração de Conformidade - VZ7 Declaração RoHS da ChinaDeclaração de Conformidade - VZ7 Declaração RoHS da UEDeclaração de Conformidade - VZ7 Declaração REAChDeclaração de Conformidade - VZ7 Declaração RoHS da ChinaDeclaração de Conformidade - VZ7 Declaração RoHS da UEDeclaração de Conformidade - VZ7 Declaração REAChDeclaração de Conformidade - VZ7 Declaração RoHS da ChinaDeclaração de Conformidade - VZ7 Declaração RoHS da UEDeclaração de Conformidade - VZ7 Declaração REAChDeclaração de Conformidade - VZ7 Declaração RoHS da ChinaDeclaração de Conformidade - VZ7 Declaração RoHS da UEDeclaração de Conformidade - VZ7 Declaração REAChDeclaração de Conformidade Ambiental - VZ7 Declaração RoHS da UEDeclaração de Conformidade Ambiental - VZ7 Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - VZ7 Declaração REACh| Complementar | |
| Peso | 0.05 kg |
| durabilidade mecânica | 100000 ciclos |
| compatibilidade de gama | conector de barramento de expansão backplane |
| [Ithe] corrente térmica convencional em isolamento | 10:00 AM |
| largura | 20 mm |
| torque de aperto | 0.7-0.7 N.m - Ligar terminais de braçadeiras roscadas |
| profundidade | 48.5 mm |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo 0.75-1.5 mm² - rigidez do Cabo: flexível - com extremidade do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo 1-2.5 mm² - rigidez do Cabo: sólido |
| [Uimp] tensão suportável de impulso nominal | 8 kV |
| local de montagem | direita |
| [Ue] tensão de operação nominal | 690 V CA 50/60 Hz |
| altura | 65 mm |
| durabilidade elétrica | 30000 ciclos CC-11 |
| durabilidade elétrica | 100000 ciclos CA-15 |
| [Ith] corrente térmica ao ar livre convencional | 12:00 AM |
| Meio ambiente | |
| padrões | IEC 60947-5 |
| certificações do produto | GL |
| certificações do produto | CSA |
| certificações do produto | UL |
| grau de proteção IP | IP20 para IEC 60529 |
| tratamento de proteção | TC |
| resistência a incêndios | 960 °C para IEC 60695-2-1 |
| temperatura ambiente do ar para funcionamento | -20-50 °C |
| Principal | |
| nome abreviado do dispositivo | VZ |
| nível de desempenho | alto desempenho |
| tipo de produto ou componente | bloco de contato auxiliar |
| compatibilidade do produto | V2 |
| compatibilidade do produto | V5 |
| compatibilidade do produto | V02 |
| compatibilidade do produto | V6 |
| compatibilidade do produto | V1 |
| compatibilidade do produto | V4 |
| compatibilidade do produto | V01 |
| compatibilidade do produto | V0 |
| compatibilidade do produto | V3 |
| gama | TeSys |
| frequência da rede | 50/60 Hz |
| operação do contato | feito posteriormente 1 NA |
| operação do contato | abertura rápida 1 NF |
| tipo de rede | CA |
| tipo de rede | CC |
| tipo e composição dos contatos | 1 NA + 1 NF |
