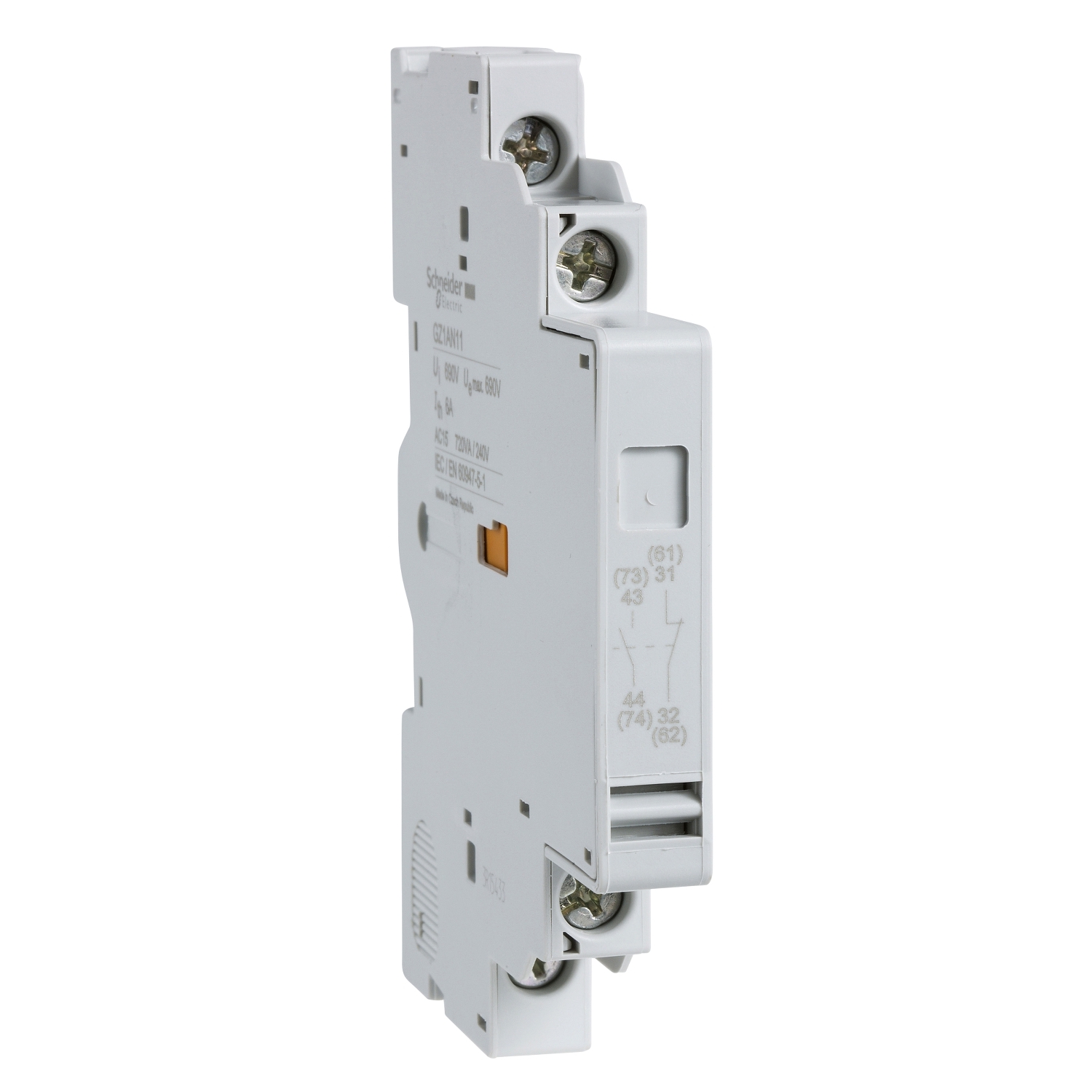

BLOCO CONTATO LATERAL GZ1AN11
Ref: 21.81.450 Cód: BLOCO CONTATO LATERAL GZ1AN11 Marca: SCHNEIDER
DITIVO LATERAL 1NANF GZ1; GZ1AN11
Bloco de contato auxiliar instantâneo EasyPact TVS para disjuntor GZ1E. Ele
fornece contatos 1NA+1NF (certificado de espelho NF) classificado até 10A 6
90V CA, conexão por terminais de grampo de parafuso. Montagem do lado esquer
do com clip, proporciona alta confiabilidade e durabilidade. Certificação m
ultipadrões (IEC, UL, CSA, CCC, EAC) e compatível com Green Premium (RoHS/R
EACh).
Documentos:
Product Data SheetDeclaraç? ?o de Conformidade - GZ1AN11 Declaração REAChDeclaração de Conformidade - GZ1AN11 Declara? ?ão RoHS da ChinaDeclaração de Conformidade - GZ1AN11 Declaração RoHS da UE| Complementar | |
| corrente de comutação mínima | 5 mA |
| [Ui] tensão de isolamento nominal | 690 V para IEC 60947-1 |
| altura | 89 mm |
| tensão de comutação mínima | 17 V |
| [Ith] corrente térmica ao ar livre convencional | 6:00 AM |
| potência de funcionamento nominal em VA | 300 VA a 48-48 V CA-15 - Elétrica durabilidade: 70000 ciclos |
| potência de funcionamento nominal em VA | 400 VA a 690-690 V CA-15 - Elétrica durabilidade: 70000 ciclos |
| potência de funcionamento nominal em VA | 500 VA a 110-127 V CA-15 - Elétrica durabilidade: 70000 ciclos |
| potência de funcionamento nominal em VA | 500 VA a 500-500 V CA-15 - Elétrica durabilidade: 70000 ciclos |
| potência de funcionamento nominal em VA | 650 VA a 440-440 V CA-15 - Elétrica durabilidade: 70000 ciclos |
| potência de funcionamento nominal em VA | 720 VA a 230-240 V CA-15 - Elétrica durabilidade: 70000 ciclos |
| potência de funcionamento nominal em VA | 850 VA a 380-415 V CA-15 - Elétrica durabilidade: 70000 ciclos |
| [Ue] tensão de operação nominal | 48 ... 690 V CA |
| [Ue] tensão de operação nominal | 24...240 V CC |
| compatibilidade de gama | EasyPact TVS GZ1E Disjuntor |
| durabilidade mecânica | 100000 ciclos |
| compatibilidade de gama | GZ1AN |
| tipo de proteção | fusível gG 10 A |
| potência de funcionamento nominal em W | 120 W a 240 V CC-13 - Elétrica durabilidade: 70000 ciclos |
| potência de funcionamento nominal em W | 140 W a 110 V CC-13 - Elétrica durabilidade: 70000 ciclos |
| potência de funcionamento nominal em W | 140 W a 24 V CC-13 - Elétrica durabilidade: 70000 ciclos |
| potência de funcionamento nominal em W | 180 W a 60 V CC-13 - Elétrica durabilidade: 70000 ciclos |
| potência de funcionamento nominal em W | 240 W a 48 V CC-13 - Elétrica durabilidade: 70000 ciclos |
| largura | 9.3 mm |
| profundidade | 66 mm |
| funcionamento dos contatos auxiliares | instantâneo 1 NA + 1 NF |
| Peso | 0.05 kg |
| local de montagem | lado esquerdo |
| composição de contatos de polos | 1 NA + 1 NF |
| Principal | |
| nome abreviado do dispositivo | GZ1AN |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 1-2.5 mm² sólido |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² sólido |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 0.75-2.5 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 0.75-2.5 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 0.75-1.5 mm² flexível com |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 0.75-1.5 mm² flexível com |
| gama | EasyPact |
| tipo de produto ou componente | bloco de contato auxiliar |
