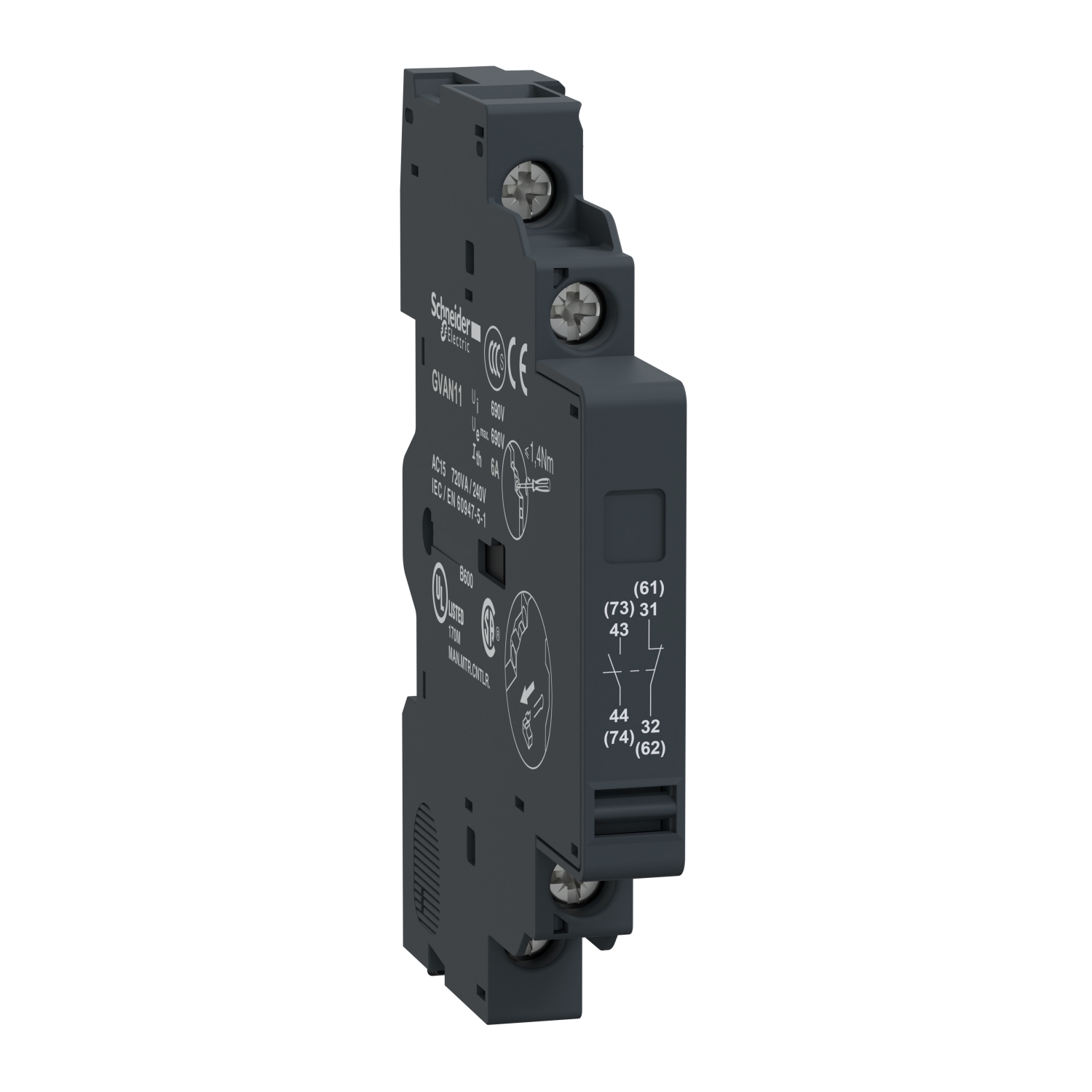

BLOCO CONTATO LATERAL GVAN11/GVAM11

Ref: 21.23.008 Cód: GVAN11 Marca: Schneider Electric

BLOCO DE CONTATO AUXILIAR TESYS GV2 & GV3 1 NO + 1 NC GVAN11

Descrição
Caracteristicas Técnicas

Bloco de contato auxiliar TeSys GV, para disjuntores motores GV2 e GV3. Contatos auxiliares instantâneos 1NA+1NF. Classificado para operação até 6A/690V CA e 6A/240V CC. Para ser instalado no lado esquerdo do disjuntor (montagem em 2 blocos possível), conexão por terminais de grampo de parafuso. Certificação multipadrões (IEC, UL, CSA, CCC, EAC), compatível com Green Premium (RoHS/REACh).

Documentos:

Complementar
Peso	0.05 kg
potência de funcionamento nominal em W	120 W a 240 V CC-13 - Elétrica durabilidade: 100000 ciclos
potência de funcionamento nominal em W	140 W a 110 V CC-13 - Elétrica durabilidade: 100000 ciclos
potência de funcionamento nominal em W	140 W a 24 V CC-13 - Elétrica durabilidade: 100000 ciclos
potência de funcionamento nominal em W	180 W a 60 V CC-13 - Elétrica durabilidade: 100000 ciclos
potência de funcionamento nominal em W	240 W a 48 V CC-13 - Elétrica durabilidade: 100000 ciclos
[Ith] corrente térmica ao ar livre convencional	6:00 AM
torque de aperto	1.4 N.m - Ligar terminais de braçadeiras roscadas
potência de funcionamento nominal em VA	300 VA a 48-48 V CA-15 - Elétrica durabilidade: 100000 ciclos
potência de funcionamento nominal em VA	414 VA a 690-690 V CA-15 - Elétrica durabilidade: 100000 ciclos
potência de funcionamento nominal em VA	500 VA a 110-127 V CA-15 - Elétrica durabilidade: 100000 ciclos
potência de funcionamento nominal em VA	500 VA a 500-500 V CA-15 - Elétrica durabilidade: 100000 ciclos
potência de funcionamento nominal em VA	650 VA a 440-440 V CA-15 - Elétrica durabilidade: 100000 ciclos
potência de funcionamento nominal em VA	720 VA a 230-240 V CA-15 - Elétrica durabilidade: 100000 ciclos
potência de funcionamento nominal em VA	850 VA a 380-415 V CA-15 - Elétrica durabilidade: 100000 ciclos
[Ue] tensão de operação nominal	48 ... 690 V CA
[Ue] tensão de operação nominal	24...240 V CC
durabilidade mecânica	100000 ciclos
compatibilidade de gama	GVAN
tipo de proteção	GB2CB... disjuntor
tipo de proteção	fusível gG 10 A
corrente de comutação mínima	5 mA
[Ui] tensão de isolamento nominal	600 V para UL 508
[Ui] tensão de isolamento nominal	690 V para IEC 60947-1
[Ui] tensão de isolamento nominal	600 V para CSA C22.2 No 14
altura	89 mm
tensão de comutação mínima	17 V
largura	9.3 mm
profundidade	66 mm
Meio ambiente
característica ambiental	ambiente normal
Principal
compatibilidade do produto	GV2ME
compatibilidade do produto	GV2RT
compatibilidade do produto	GV2L
compatibilidade do produto	GV3P
compatibilidade do produto	GV3L
compatibilidade do produto	GV2LE
compatibilidade do produto	GV2P
linha de produto	TeSys GV2
linha de produto	TeSys GV3
tipo de produto ou componente	bloco de contato auxiliar
gama	TeSys
local de montagem	lado esquerdo
composição de contatos de polos	1 NA + 1 NF
nome abreviado do dispositivo	GVAN
conexões - terminais	terminais de braçadeiras roscadas 1 cabo(s) 1-2.5 mm² sólido
conexões - terminais	terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² sólido
conexões - terminais	terminais de braçadeiras roscadas 1 cabo(s) 0.75-2.5 mm² flexível sem ponta do cabo
conexões - terminais	terminais de braçadeiras roscadas 2 cabo(s) 0.75-2.5 mm² flexível sem ponta do cabo
conexões - terminais	terminais de braçadeiras roscadas 2 cabo(s) 0.75-1.5 mm² flexível com
conexões - terminais	terminais de braçadeiras roscadas 1 cabo(s) 0.75-1.5 mm² flexível com
