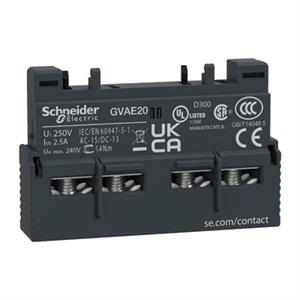

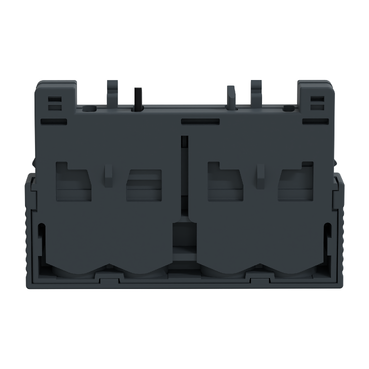

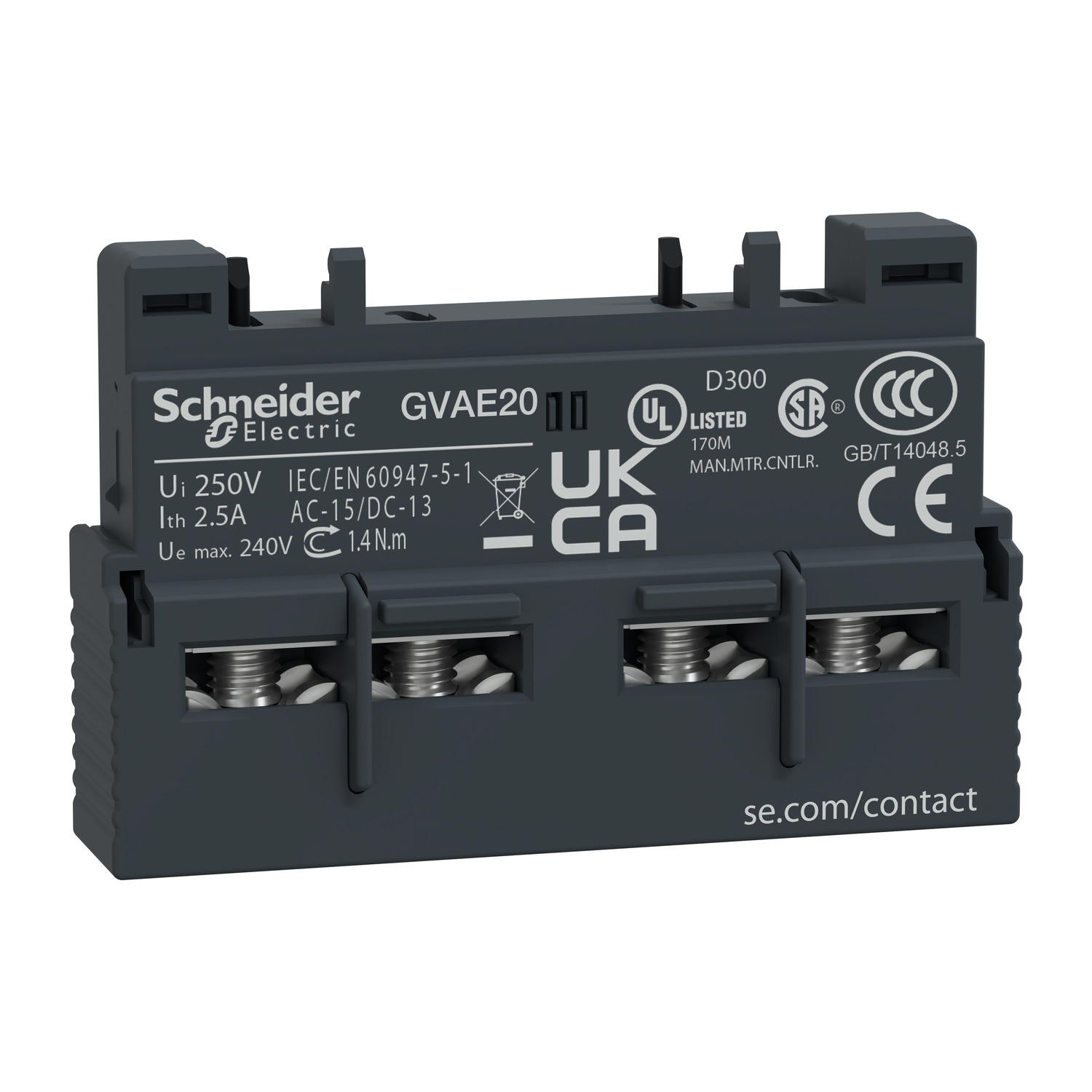

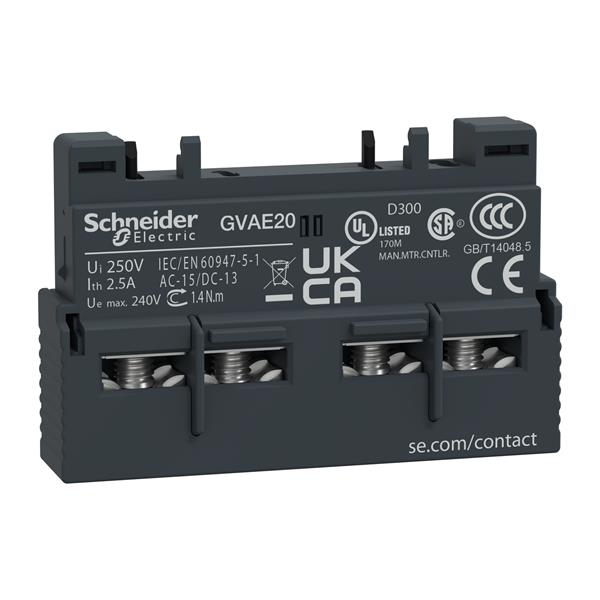

BLOCO CONTATO FRONTAL GVAE20
Ref: 21.23.007 Cód: GVAE20 Marca: Schneider Electric
CONTATO AUXILIAR INSTANTANEO FRONTAL 2NA TESYS GV2GV3 GVAE20
Bloco de contato auxiliar TeSys GV, para disjuntores motores GV2 e GV3. 2NA contatos auxiliares instantâneos. Classificado para operação até 2A/240V CA e 1A/60V CC. Para ser instalado na parte frontal do disjuntor, conexão por terminais de grampo de parafuso. Vendido em lotes de 10 unidades. Certificação multipadrões (IEC, UL, CSA, CCC, EAC), compatível com Green Premium (RoHS/REACh).
Documentos:
Product Data SheetDeclaração de Conformidade - GVAE20 Declaração RoHS da UEDeclaração de Conformidade - GVAE20 Declaração REAChDeclaração de Conformidade - GVAE20 Declaração RoHS da China| Complementar | |
| corrente de comutação mínima | 5 mA |
| [Ui] tensão de isolamento nominal | 300 V para UL 508 |
| [Ui] tensão de isolamento nominal | 300 V para CSA C22.2 No 14 |
| [Ui] tensão de isolamento nominal | 250 V para IEC 60947-1 |
| altura | 11 mm |
| tensão de comutação mínima | 17 V |
| Peso | 0.02 kg |
| potência de funcionamento nominal em W | 15 W a 48 V CC-13 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em W | 24 W a 24 V CC-13 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em W | 9 W a 60 V CC-13 - Elétrica durabilidade: 100000 ciclos |
| [Ith] corrente térmica ao ar livre convencional | 2.5 A |
| torque de aperto | 1.4 N.m - Ligar terminais de braçadeiras roscadas |
| potência de funcionamento nominal em VA | 120 VA a 110-120 V CA-15 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em VA | 120 VA a 230-240 V CA-15 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em VA | 48 VA a 24-24 V CA-15 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em VA | 60 VA a 48-48 V CA-15 - Elétrica durabilidade: 100000 ciclos |
| [Ue] tensão de operação nominal | 24...240 V CA |
| [Ue] tensão de operação nominal | 24...60 V CC |
| durabilidade mecânica | 100000 ciclos |
| compatibilidade de gama | GVAE |
| tipo de proteção | fusível gG 10 A |
| tipo de proteção | disjuntor GB2CB06 10 A |
| largura | 45 mm |
| profundidade | 29 mm |
| Meio ambiente | |
| característica ambiental | ambiente normal |
| Principal | |
| compatibilidade do produto | GV2L |
| compatibilidade do produto | GV3P |
| compatibilidade do produto | GV2ME |
| compatibilidade do produto | LS1D32 |
| compatibilidade do produto | GV3L |
| compatibilidade do produto | GV2RT |
| compatibilidade do produto | GV2P |
| compatibilidade do produto | GV2LE |
| quantidade por conjunto | conjunto de 10 |
| tipo de produto ou componente | bloco de contato auxiliar |
| gama | TeSys |
| local de montagem | lado da frente |
| composição de contatos de polos | 2 NA |
| nome abreviado do dispositivo | GVAE |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 1-2.5 mm² sólido |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² sólido |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 0.75-2.5 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 0.75-2.5 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 0.75-1.5 mm² flexível com |
| linha de produto | TeSys GV2 |
| linha de produto | TeSys GV3 |
