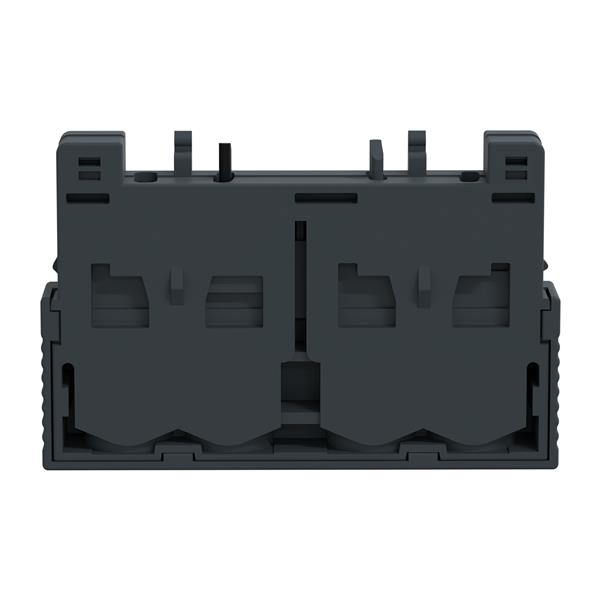

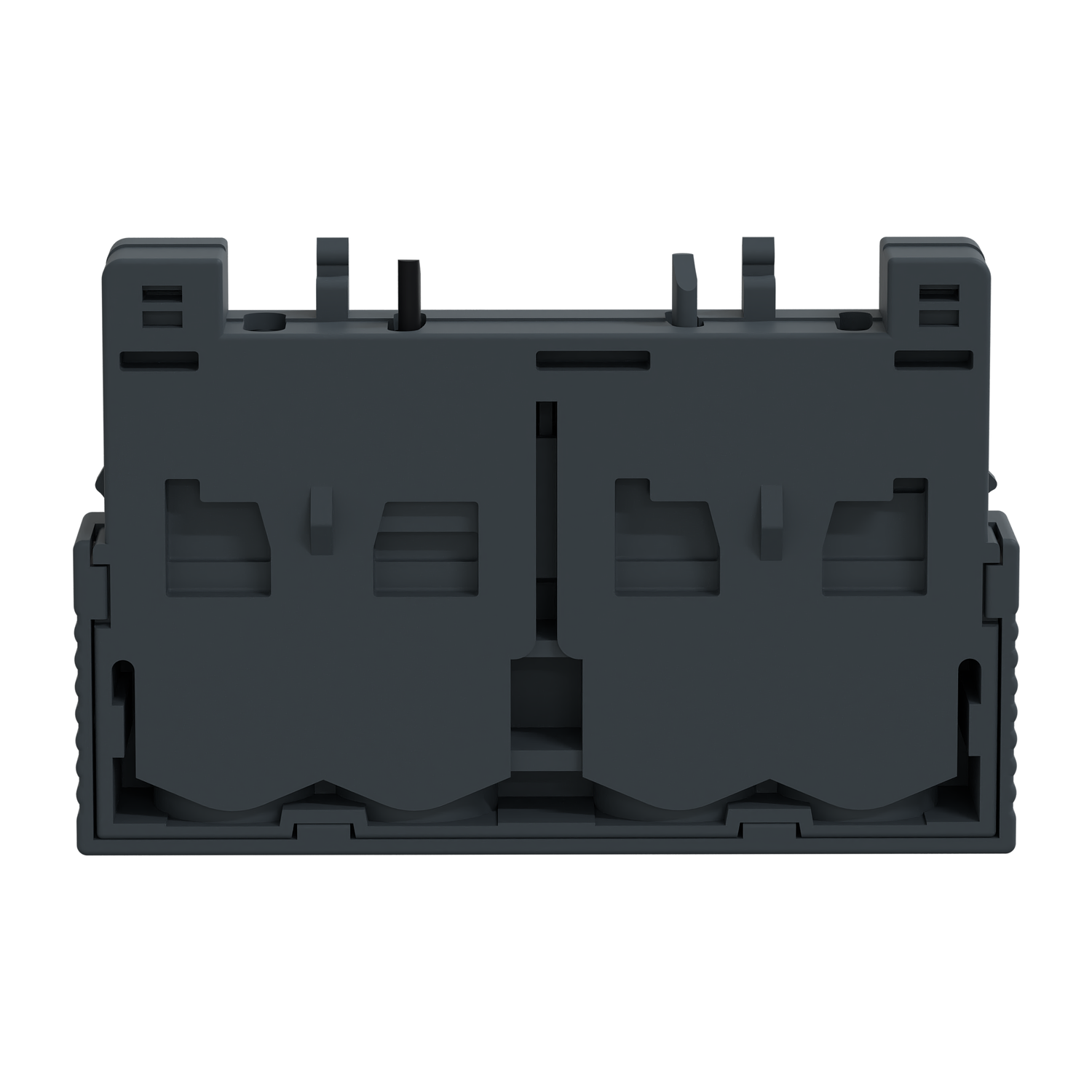

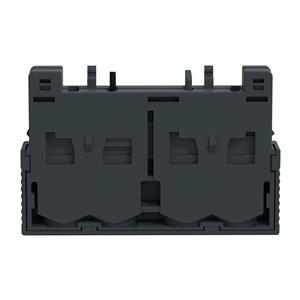

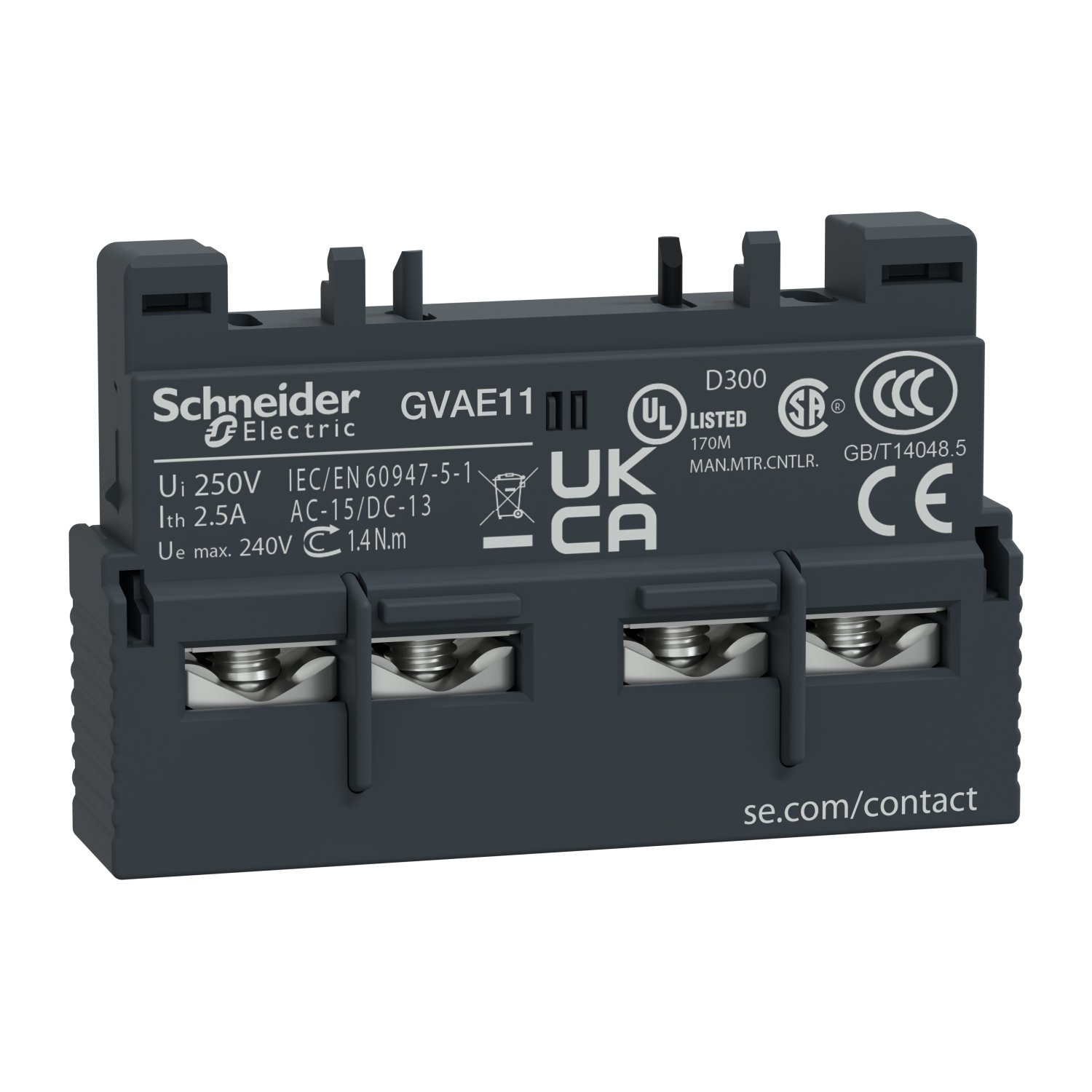

BLOCO CONTATO FRONTAL GVAE11
Ref: 21.23.006 Cód: BLOCO CONTATO FRONTAL GVAE11 Marca: SCHNEIDER
CONTATO AUXILIAR INSTANTANEO FRONTAL 1NA+1NF TESYS GV2GV3 GVAE11
Bloco de contato auxiliar TeSys GV, para disjuntores motores GV2 e GV3. Cont
atos auxiliares instantâneos 1NA+1NF. Classificado para operação até 2A/2
40V CA e 1A/60V CC. Para ser instalado na parte frontal do disjuntor, conexã
o por terminais de grampo de parafuso. Vendido em lotes de 10 unidades. Certi
ficação multipadrões (IEC, UL, CSA, CCC, EAC), compatível com Green Premi
um (RoHS/REACh).
Documentos:
Prod uct Data SheetDecla ração de Conformidade - GVAE11 Declaração RoHS da UEDeclaração de Conformidade - GVAE11 Declaração REAChD eclaração de Conformidade - GVAE11 Declaração RoHS da China| Complementar | |
| largura | 45 mm |
| profundidade | 29 mm |
| Peso | 0.02 kg |
| potência de funcionamento nominal em W | 15 W a 48 V CC-13 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em W | 24 W a 24 V CC-13 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em W | 9 W a 60 V CC-13 - Elétrica durabilidade: 100000 ciclos |
| corrente de comutação mínima | 5 mA |
| [Ui] tensão de isolamento nominal | 300 V para UL 508 |
| [Ui] tensão de isolamento nominal | 300 V para CSA C22.2 No 14 |
| [Ui] tensão de isolamento nominal | 250 V para IEC 60947-1 |
| altura | 11 mm |
| tensão de comutação mínima | 17 V |
| [Ith] corrente térmica ao ar livre convencional | 2.5 A |
| torque de aperto | 1.4 N.m - Ligar terminais de braçadeiras roscadas |
| potência de funcionamento nominal em VA | 120 VA a 110-120 V CA-15 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em VA | 120 VA a 230-240 V CA-15 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em VA | 48 VA a 24-24 V CA-15 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em VA | 60 VA a 48-48 V CA-15 - Elétrica durabilidade: 100000 ciclos |
| [Ue] tensão de operação nominal | 24...240 V CA |
| [Ue] tensão de operação nominal | 24...60 V CC |
| durabilidade mecânica | 100000 ciclos |
| compatibilidade de gama | GVAE |
| tipo de proteção | fusível gG 10 A |
| tipo de proteção | disjuntor GB2CB06 10 A |
| Meio ambiente | |
| característica ambiental | ambiente normal |
| Principal | |
| gama | TeSys |
| local de montagem | lado da frente |
| composição de contatos de polos | 1 NA + 1 NF |
| nome abreviado do dispositivo | GVAE |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 1-2.5 mm² sólido |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² sólido |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 0.75-2.5 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 0.75-2.5 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 0.75-1.5 mm² flexível com |
| compatibilidade do produto | GV2P |
| compatibilidade do produto | GV2RT |
| compatibilidade do produto | GV2ME |
| compatibilidade do produto | GV3L |
| compatibilidade do produto | GV2LE |
| compatibilidade do produto | GV3P |
| compatibilidade do produto | GV2L |
| quantidade por conjunto | conjunto de 10 |
| tipo de produto ou componente | bloco de contato auxiliar |
| linha de produto | TeSys GV3 |
| linha de produto | TeSys GV2 |
