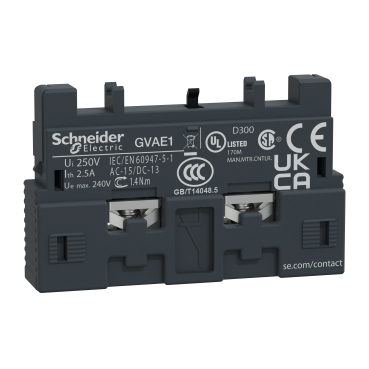

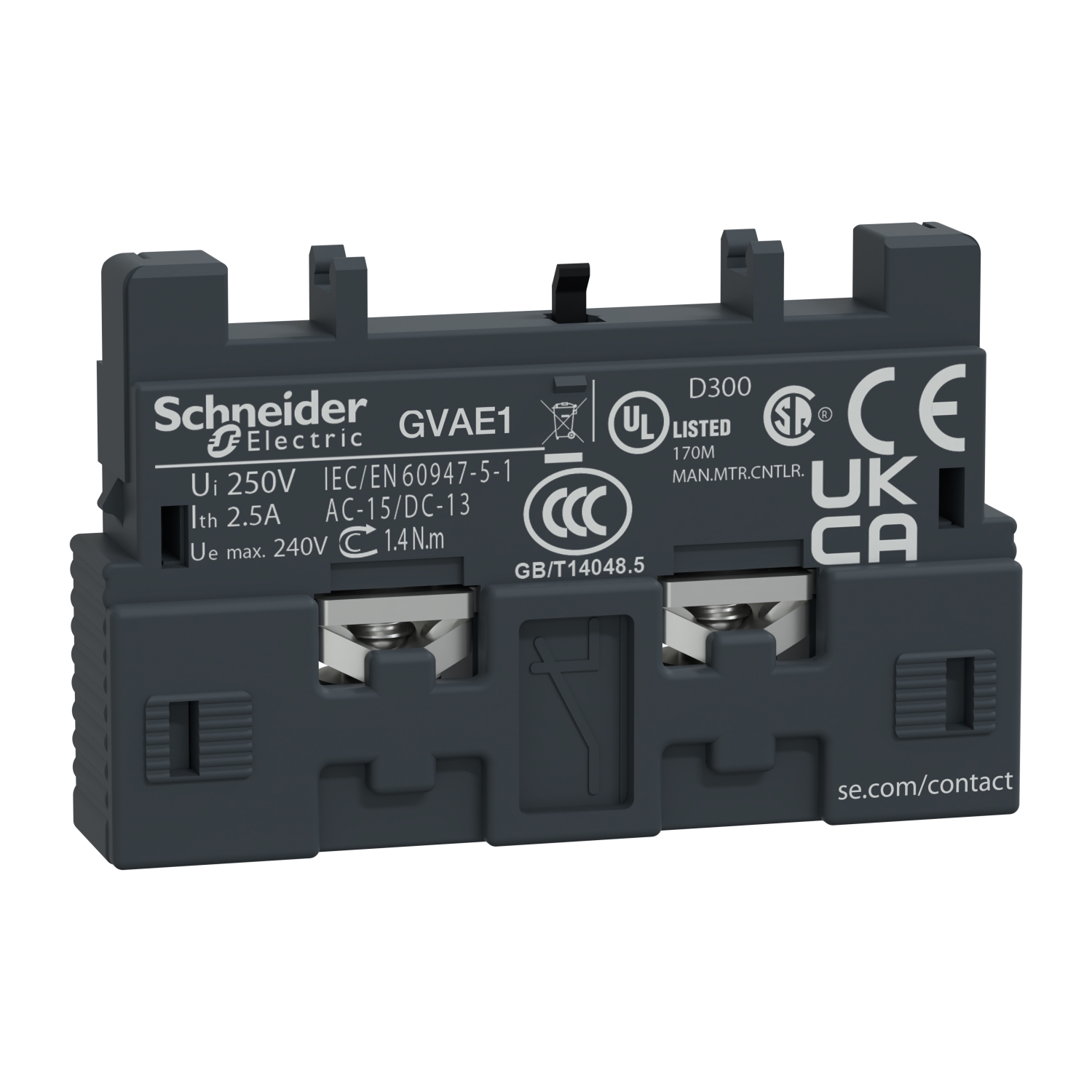

BLOCO CONTATO FRONTAL GVAE1
Ref: 21.23.005 Cód: GVAE1 Marca: SCHNEIDER
CONTATO AUXILIAR INSTANTANEO FRONTAL 1NA OU 1NF TESYS GV2GV3 GVAE1
Bloco de contato auxiliar TeSys GV, para disjuntores motores GV2 e GV3. Cont
atos auxiliares instantâneos 1NA ou 1NF dependendo da orientação de montag
em do bloco. Classificado para operação até 2A/240V CA e 1A/60V CC. Para s
er instalado na parte frontal do disjuntor, conexão por terminais de grampo
de parafuso. Vendido em lotes de 10 unidades. Certificação multipadrões (I
EC, UL, CSA, CCC, EAC), compatível com Green Premium (RoHS/REACh).
Documentos:
Product Data SheetDeclaração de Conformidade - G VAE1 Declara ção REAChDeclaração de Conformidade - GVAE1 Declaração RoHS da ChinaDeclaração de Conformidade - GV AE1 Declaração RoHS da UEDecl aração de Conformidade - GVAE1 Declaração RoHS da ChinaDeclaração de Conformidade - GVAE1 De claração RoHS da UEDeclaração de Conformidade - GVAE1 Declaração RoHS da ChinaDeclaração de Conformidade - GVAE1 Declara? ?ão RoHS da UEDeclaração de Conformidade - GVAE1 Declaração RoHS da ChinaDeclaração de Conformidade - GVAE1 Declaração RoHS da UE| Complementar | |
| corrente de comutação mínima | 5 mA |
| [Ui] tensão de isolamento nominal | 300 V para UL 508 |
| [Ui] tensão de isolamento nominal | 300 V para CSA C22.2 No 14 |
| [Ui] tensão de isolamento nominal | 250 V para IEC 60947-1 |
| altura | 11 mm |
| tensão de comutação mínima | 17 V |
| [Ith] corrente térmica ao ar livre convencional | 2.5 A |
| torque de aperto | 1.4 N.m - Ligar terminais de braçadeiras roscadas |
| potência de funcionamento nominal em VA | 120 VA a 110-120 V CA-15 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em VA | 120 VA a 230-240 V CA-15 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em VA | 48 VA a 24-24 V CA-15 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em VA | 60 VA a 48-48 V CA-15 - Elétrica durabilidade: 100000 ciclos |
| [Ue] tensão de operação nominal | 24...240 V CA |
| [Ue] tensão de operação nominal | 24...60 V CC |
| durabilidade mecânica | 100000 ciclos |
| compatibilidade de gama | GVAE |
| tipo de proteção | fusível gG 10 A |
| tipo de proteção | disjuntor GB2CB06 10 A |
| largura | 45 mm |
| profundidade | 29 mm |
| potência de funcionamento nominal em W | 15 W a 48 V CC-13 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em W | 24 W a 24 V CC-13 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em W | 9 W a 60 V CC-13 - Elétrica durabilidade: 100000 ciclos |
| Peso | 0.02 kg |
| Meio ambiente | |
| característica ambiental | ambiente normal |
| Principal | |
| nome abreviado do dispositivo | GVAE |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 1-2.5 mm² sólido |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² sólido |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 0.75-2.5 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 0.75-2.5 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 0.75-1.5 mm² flexível com |
| gama | TeSys |
| local de montagem | lado da frente |
| composição de contatos de polos | 1 NO / NC |
| compatibilidade do produto | GV2L |
| compatibilidade do produto | GV2P |
| compatibilidade do produto | GV2RT |
| compatibilidade do produto | GV3P |
| compatibilidade do produto | GV3L |
| compatibilidade do produto | GV2LE |
| compatibilidade do produto | GV2ME |
| quantidade por conjunto | conjunto de 10 |
| tipo de produto ou componente | bloco de contato auxiliar |
| linha de produto | TeSys GV3 |
| linha de produto | TeSys GV2 |
