BASE RXZE2S114M
Ref: 21.13.121 Cód: RXZE2S114M Marca: SCHNEIDER

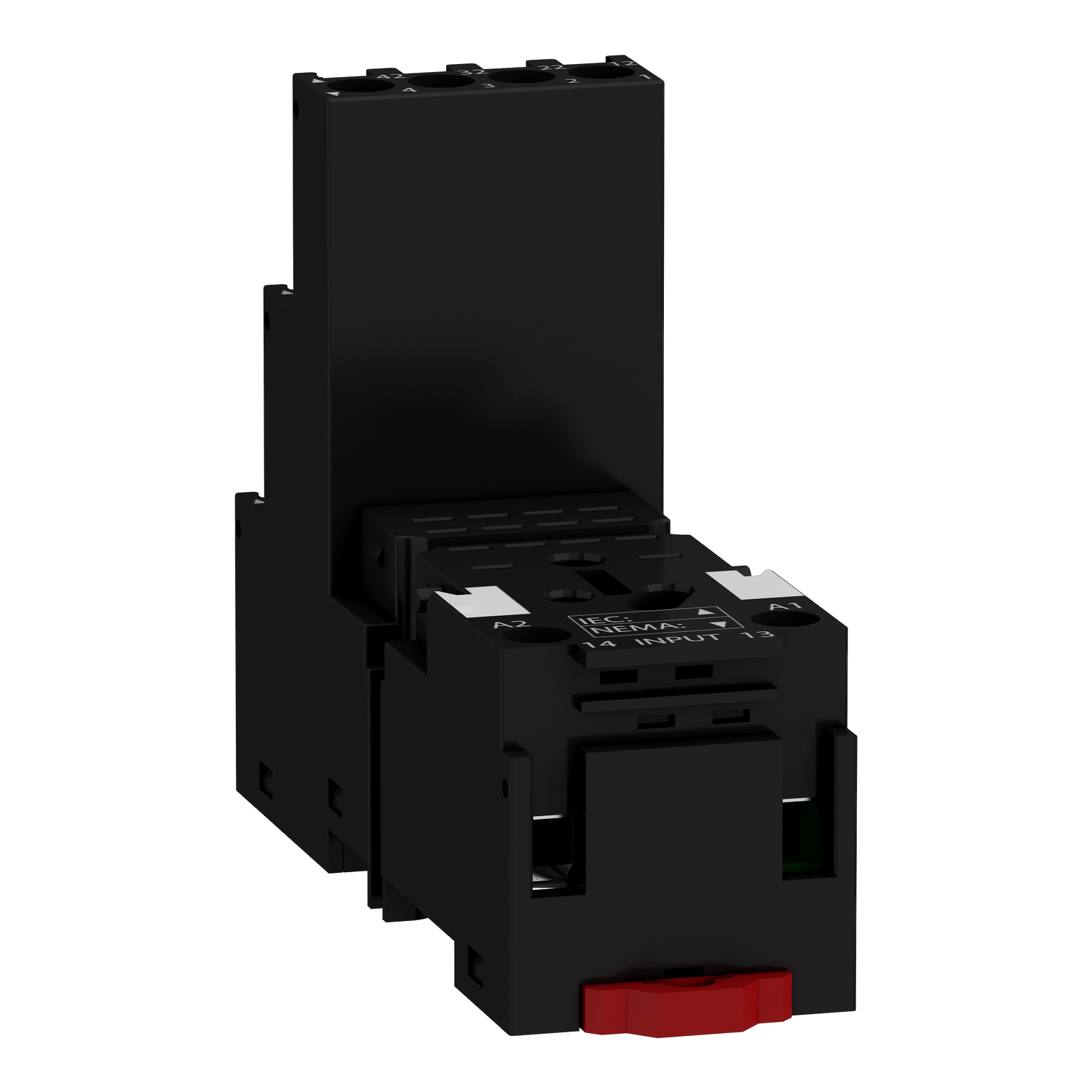

Base para relé RXM4*, contatos separados, conexão por parafuso
A RXZE2S114M é uma base para da linha Harmony RXZ. Este soquete de relé pl
ug-in Harmony RXZ tem uma tensão de controle de bobina de 250 V CA e 4 conta
tos de comutação 4PDT (quádruplo pólo duplo lance) com uma corrente de 10
A. Ele possui uma grande variedade de contatos para uso de alta corrente nomi
nal com design que economiza espaço. Isso ajuda a reduzir o tamanho dos gabi
netes e aumenta a confiabilidade da máquina; você pode montá-la em pratica
mente qualquer lugar. É compatível com relé de controle plugável. Fácil
instalação e conexão ao relé a partir de sua tomada. Aplicado para sistem
as lógicos automatizados conectados para complementar as funções de contro
ladores lógicos programáveis industriais (CLPs).
Docu mentos:
Product Data SheetDeclaração de Conformidade - RXZE2S114M Declar ação RoHS da UEDeclaração de Conformidade - RXZE2S114M Declaração RoHS da China Declaração de Confor midade Ambiental - RXZE2S114M Declaração REACh| Complementar | |
| conexões - terminais | conector, 1 x 0,25...1 x 2,5 mm² (AWG 22 ... 16 AWG flexível com extremidade do cabo |
| conexões - terminais | conector, 2 x 0,25...2 x 1 mm² (AWG 22 ... 18 AWG flexível com extremidade do cabo |
| conexões - terminais | conector, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14 sólido sem ponta do cabo |
| conexões - terminais | conector, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16 sólido sem ponta do cabo |
| [Ith] corrente térmica ao ar livre convencional | 5 A com jumper de barramento |
| [Ith] corrente térmica ao ar livre convencional | 10:00 AM |
| torque de aperto | < 1 N.m of M3 parafuso(s) |
| [Ue] tensão de operação nominal | < 250 V |
| compatibilidade de gama | RXZ |
| sinalização | CE |
| largura | 27 mm |
| Peso | 0.07 kg |
| grupo de produto | RXM_4_C / O_CON_SEP_FLAT |
| modo de fixação | por parafuso (painel) |
| modo de fixação | de encaixe (calha DIN simétrica de 35 mm) |
| Meio ambiente | |
| grau de proteção IP | IP20 para EN/IEC 60529 |
| padrões | IEC 61984 |
| temperatura ambiente do ar para armazenamento | -40-85 °C |
| força dielétrica | 2500 V |
| temperatura ambiente do ar para funcionamento | -40-55 °C |
| certificações do produto | CSA |
| certificações do produto | Lloyd de |
| certificações do produto | UL |
| Principal | |
| venda por quantidade indivisível | 10 |
| linha de produto | Zelio Relay |
| forma do pino | plano |
| tipo de produto ou componente | tomada |
| compatibilidade do produto | plug-in relé RXM com 4 A/F contato |
| compatibilidade do produto | plug-in relé REXL com 4 A/F contato |
| nome abreviado do dispositivo | RXZ |
| disposição do terminal de contatos | separado |
