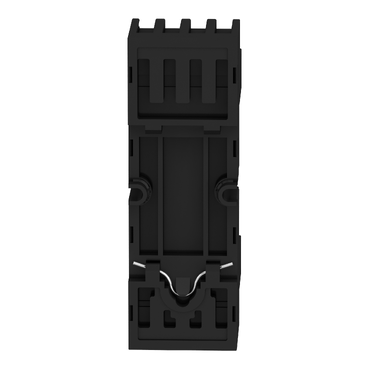

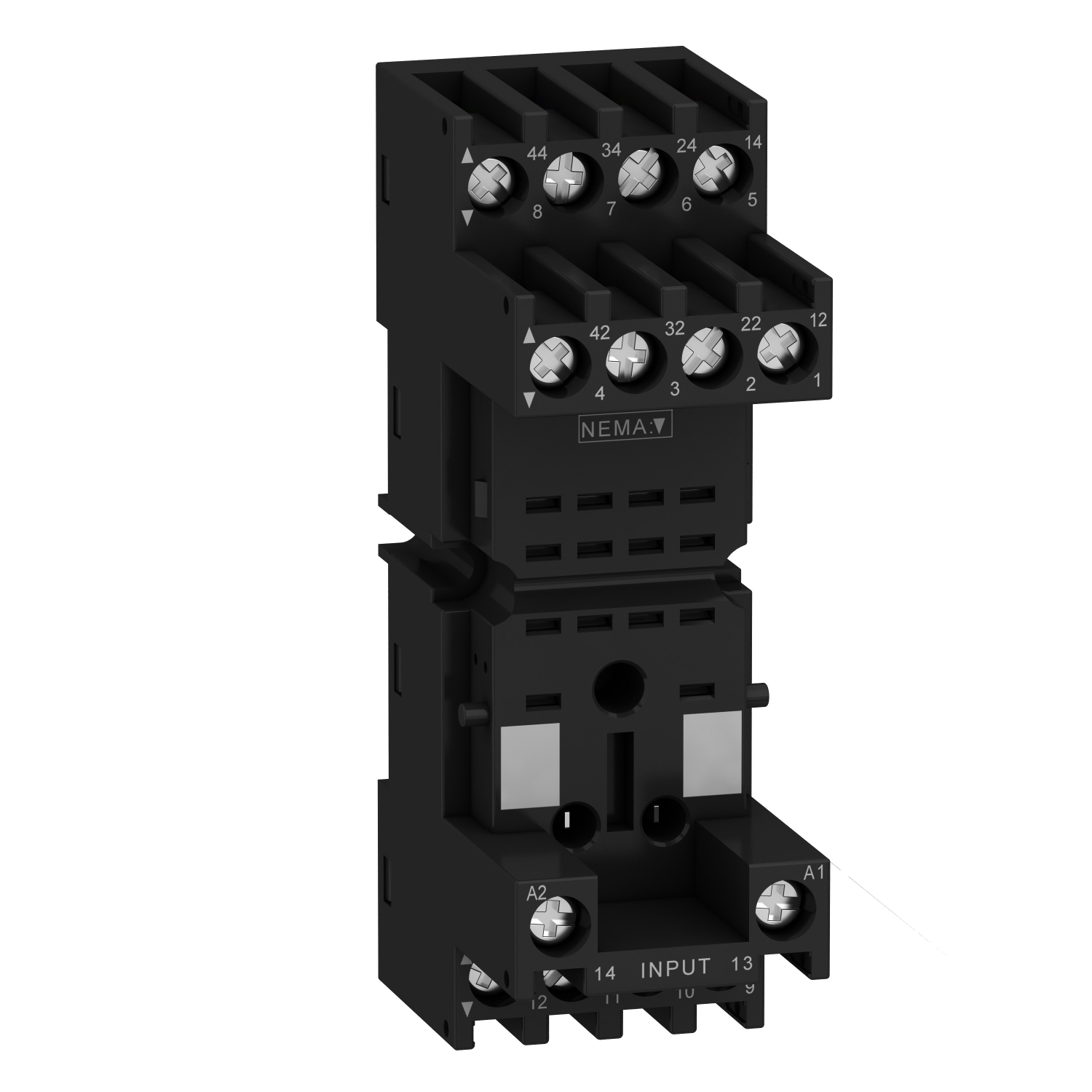

BASE RXZE2M114M
Ref: 21.13.120 Cód: BASE RXZE2M114M Marca: SCHNEIDER
Base para relé RXM2* e RMX4*, contatos mistos, conexão por parafuso
A RXZE2M114M é uma base para da linha Harmony RXZ. Este soquete de relé pl
ug-in Harmony RXZ tem uma tensão de controle de bobina de 250 V CA e 2 conta
tos de comutação DPDT (duplo pólo duplo lance) com uma corrente de 10 A. E
le possui uma grande variedade de contatos para uso de alta corrente nominal
com design que economiza espaço. Isso ajuda a reduzir o tamanho dos gabinete
s e aumenta a confiabilidade da máquina; você pode montá-la em praticament
e qualquer lugar. É compatível com relé de controle plugável. Fácil inst
alação e conexão ao relé a partir de sua tomada. Aplicado para sistemas l
ógicos automatizados conectados para complementar as funções de controlado
res lógicos programáveis industriais (CLPs).
Document os:
Product Data SheetDeclaração de Conformidade - RXZE2M114M Declaraç? ?o RoHS da UEDeclaração de Conformidade - RXZE2M114M Declaração RoHS da ChinaDeclaração de Conformidade - RXZE2M114M Declaração RoHS da ChinaDeclaração de Conformi dade - RXZE2M114M Declaração RoHS da ChinaDeclaração de Conformidade - R XZE2M114M Declaração RoHS da China| Complementar | |
| grupo de produto | RXM_2-4_C / O_CON_MIX_FLAT |
| conexões - terminais | conector, 1 x 0,25...1 x 2,5 mm² (AWG 22 ... 16 AWG flexível com extremidade do cabo |
| conexões - terminais | conector, 2 x 0,25...2 x 1 mm² (AWG 22 ... 18 AWG flexível com extremidade do cabo |
| conexões - terminais | conector, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14 sólido sem ponta do cabo |
| conexões - terminais | conector, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16 sólido sem ponta do cabo |
| [Ith] corrente térmica ao ar livre convencional | 10:00 AM |
| torque de aperto | < 1 N.m of M3 parafuso(s) |
| [Ue] tensão de operação nominal | < 250 V |
| compatibilidade de gama | RXZ |
| sinalização | CE |
| largura | 27 mm |
| Peso | 0.056 kg |
| modo de fixação | por parafuso (painel) |
| modo de fixação | de encaixe (calha DIN simétrica de 35 mm) |
| Meio ambiente | |
| padrões | IEC 61984 |
| temperatura ambiente do ar para armazenamento | -40-85 °C |
| força dielétrica | 2500 V |
| temperatura ambiente do ar para funcionamento | -40-55 °C |
| certificações do produto | UL |
| certificações do produto | CSA |
| certificações do produto | Lloyd de |
| grau de proteção IP | IP20 para EN/IEC 60529 |
| Principal | |
| venda por quantidade indivisível | 10 |
| linha de produto | Zelio Relay |
| compatibilidade do produto | plug-in relé RXM com 2 F/A contato |
| compatibilidade do produto | plug-in relé RXM com 4 A/F contato |
| disposição do terminal de contatos | misto |
| forma do pino | plano |
| tipo de produto ou componente | tomada |
| nome abreviado do dispositivo | RXZ |
