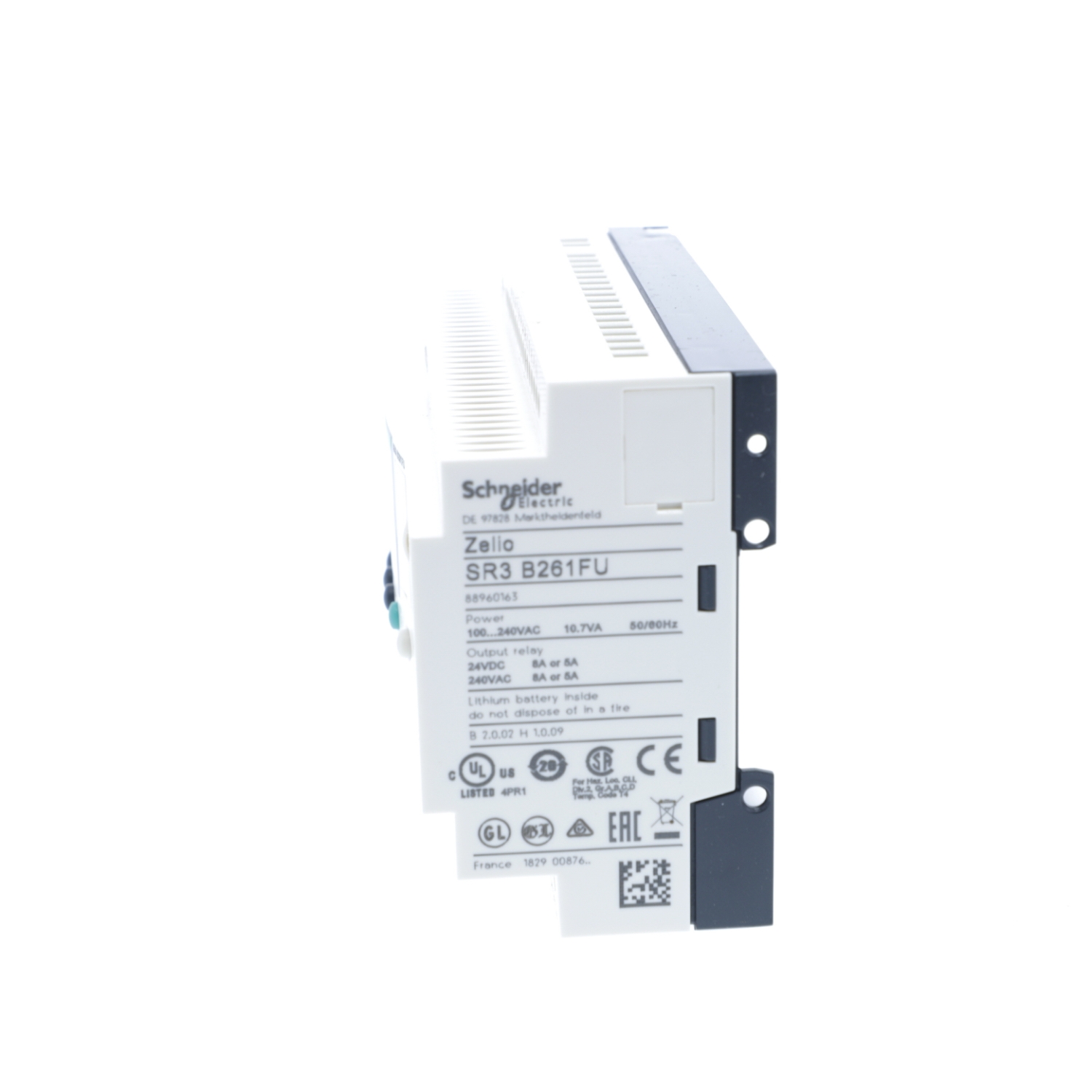

ZELIO LOGIC SR3B261FU - 26E/S 100/240VCA

Ref: 21.39.117 Cód: SR3B261FU Marca: Schneider Electric

Relé Programável Modular - Com Display e Relógio - 16 Entradas/10 Saídas - 100/240 Vac

Descrição
Caracteristicas Técnicas

O SR3B261FU é um relé programável que fornece uma alternativa de controle básico à soluções simples, com duas opções de programação intuitíva (FBD ou LADDER) e módulos complementares (Comunicação e expansão) Esse produto possui 16 entradas e 10 saídas de relé, usa tensão de alimentação de 100-240 Vca e conta com display, botões e relógio que facilitam a visualização e programação.

Documentos:

Product Data Sheet Declaração de Conformidade - SR3B261FU Declaração RoHS da UE Declaração de Conformidade - SR3B261FU Declaração RoHS da China Declaração de Conformidade - SR3B261FU Declaração REACh Declaração de Conformidade - SR3B261FU Declaração REACh

Complementar
frequência de alimentação	50/60 Hz
verificações	memória do programa em cada inicialização
tensão nominal de fornecimento [Us]	100..0,240 V
limites de tensão de alimentação	85-264 V
número de entrada digital	16
tempo do ciclo	6-90 ms
tensão de isolamento	1780 V
capacidade de comutação em mA	>= 10 mA a 12 V (saída de relé)
tipo de proteção	contra inversão de terminais (instruções de controle não executadas)
taxa de produção em Hz	0.1 Hz (a Ie) of saída de relé
taxa de produção em Hz	10 Hz (sem carga) of saída de relé
conexões - terminais	terminais de parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 25 ... 15 AWG semi-sólido
conexões - terminais	terminais de parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 25 ... 15 AWG sólido
conexões - terminais	terminais de parafuso, 1 x 0,25...1 x 2,5 mm² (AWG 24 ... 16 AWG flexível com extremidade do cabo
conexões - terminais	terminais de parafuso, 2 x 0,2...2 x 1,5 mm² (AWG 24 ... 18 AWG sólido
conexões - terminais	terminais de parafuso, 2 x 0,25...2 x 0,75 mm² (AWG 24 ... 22 AWG flexível com extremidade do cabo
durabilidade elétrica	CA-12: 500000 ciclos a 230 V, 1.5 A of saída de relé para EN/IEC 60947-5-1
durabilidade elétrica	CA-15: 500000 ciclos a 230 V, 0.9 A of saída de relé para EN/IEC 60947-5-1
durabilidade elétrica	CC-12: 500000 ciclos a 24 V, 1.5 A of saída de relé para EN/IEC 60947-5-1
durabilidade elétrica	CC-13: 500000 ciclos a 24 V, 0.6 A of saída de relé para EN/IEC 60947-5-1
estado 1 de tensão garantido	>= 79 V of entrada discreta
current state 0 guaranteed	<= 0.5 mA (entrada discreta)
categoria de sobretensão	III para EN/IEC 60664-1
durabilidade mecânica	10000000 ciclos of saída de relé
maximum supply current	100 mA a 100 V (sem extensão)
maximum supply current	50 mA a 240 V (sem extensão)
maximum supply current	60 mA a 240 V (com extensões)
maximum supply current	80 mA a 100 V (com extensões)
torque de aperto	0.5 N.m
tipo e composição dos contatos	não of saída de relé
impedância de entrada	350 kOhm of entrada discreta
corrente térmica de saída	5 A para 2 saídas of saída de relé
corrente térmica de saída	8 A para 8 saídas of saída de relé
tensão de entrada digital	100..0,240 V CA
número de linhas de esquema de controle	0-500 com FBD Programação
número de linhas de esquema de controle	0-240 com escada Programação
hora de backup	10 anos a 25 °C
desvio de relógio	12 min/ano a 0-55 °C
desvio de relógio	6 s/mês a 25-25 °C
frequência de entrada digital	47..0,53 Hz
frequência de entrada digital	57..0,63 Hz
número de saídas	10 relé
consumo de potência em VA	12 VA sem extensão
consumo de potência em VA	17 VA com extensões
corrente de entrada digital	0.6 mA
current state 1 guaranteed	>= 0.17 mA (entrada discreta)
tempo de resposta	50 ms com escada Programação (do estado 0 para o estado 1) of entrada discreta
tempo de resposta	50 ms com escada Programação (do estado 1 para o estado o) of entrada discreta
tempo de resposta	50..0,255 ms com FBD Programação (do estado 0 para o estado 1) of entrada discreta
tempo de resposta	50..0,255 ms com FBD Programação (do estado 1 para o estado o) of entrada discreta
tempo de resposta	10 ms (do estado 0 para o estado 1) of saída de relé
tempo de resposta	5 ms (do estado 1 para o estado o) of saída de relé
relógio	com
Peso	0.4 kg
visor local	com
[Uimp] tensão suportável de impulso nominal	4 kV para EN/IEC 60947-1 e EN/IEC 60664-1
estado de tensão 0 garantido	<= 40 V of entrada discreta
limites da tensão de saída	5..0,30 V CC (saída de relé)
limites da tensão de saída	24..0,250 V CA
Meio ambiente
grau de proteção IP	IP20 para IEC 60529 (bloco terminal)
grau de proteção IP	IP40 para IEC 60529 (painel frontal)
temperatura ambiente do ar para funcionamento	-20-40 °C em invólucro não ventilado para IEC 60068-2-1 e IEC 60068-2-2
temperatura ambiente do ar para funcionamento	-20-55 °C para IEC 60068-2-1 e IEC 60068-2-2
imunidade a microquebras	10 ms
certificações do produto	GOST
certificações do produto	GL
certificações do produto	CSA
certificações do produto	UL
certificações do produto	C-Tick
padrões	EN/IEC 61000-4-12
padrões	EN/IEC 60068-2-27 Ea
padrões	EN/IEC 60068-2-6 Fc
padrões	EN/IEC 61000-4-6, nível 3
padrões	EN/IEC 61000-4-5
padrões	EN/IEC 61000-4-11
padrões	EN/IEC 61000-4-3
padrões	EN/IEC 61000-4-2, nível 3
padrões	EN/IEC 61000-4-4, nível 3
perturbação com radiação/conduzida	classe B para EN 55022-11 grupo 1
umidade relativa	95-95 % sem condensação ou goteira
graus de poluição	2 para EN/IEC 61131-2
maximum altitude transport	3048 m
característica ambiental	diretiva CEM para EN/IEC 61000-6-2
característica ambiental	diretiva CEM para EN/IEC 61000-6-3
característica ambiental	diretiva CEM para EN/IEC 61000-6-4
característica ambiental	diretiva CEM para EN/IEC 61131-2 zona B
característica ambiental	diretiva baixa tensão para EN/IEC 61131-2
altitude de funcionamento	2000 m
temperatura ambiente do ar para armazenamento	-40-70 °C
Principal
linha de produto	Zelio Logic
tipo de produto ou componente	relé inteligente modular
