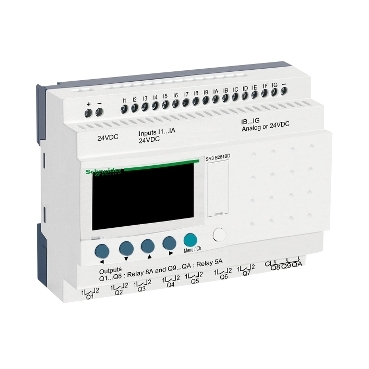

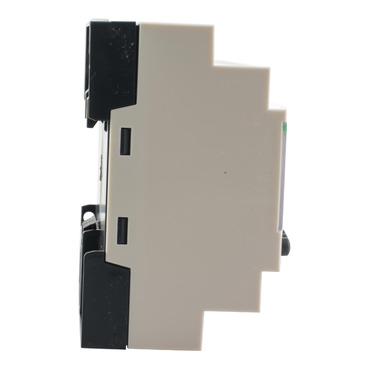

ZELIO LOGIC SR3B261BD - 26E/S 24 VCC
Ref: 21.39.118 Cód: SR3B261BD Marca: Schneider Electric
Relé Programável Modular - Com Display e Relógio - 16 Entradas/10 Saídas - 24 Vdc
O SR3B261BD é um relé programável que fornece uma alternativa de controle básico à soluções simples, com duas opções de programação intuitíva (FBD ou LADDER) e módulos complementares (Comunicação e expansão) Esse produto possui 16 entradas e 10 saídas de relé, usa tensão de alimentação de 24Vcc e conta com display, botões e relógio que facilitam a visualização e programação.
Documentos:
Product Data SheetDeclaração de Conformidade - SR3B261BD Declaração REAChDeclaração de Conformidade - SR3B261BD Declaração RoHS da UEDeclaração de Conformidade - SR3B261BD Declaração RoHS da ChinaDeclaração de Conformidade - SR3B261BD Declaração RoHS da UEDeclaração de Conformidade - SR3B261BD Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - SR3B261BD Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - SR3B261BD Declaração RoHS da UE| Complementar | |
| impedância de entrada | 12 kOhm of IB...IG usado como circuito de entrada analógica |
| impedância de entrada | 12 kOhm of IB...IG usado como circuito de entrada digital |
| impedância de entrada | 7.4 kOhm of circuito de entrada digital I1...IA e IH...IR |
| número de saídas | 10 relé |
| erro de conversão | +/- 5 % a 25 °C of circuito de entrada analógica |
| erro de conversão | +/- 6.2 % a 55 °C of circuito de entrada analógica |
| valor LSB | 39 mV of circuito de entrada analógica |
| número de linhas de esquema de controle | 0-500 com FBD Programação |
| número de linhas de esquema de controle | 0-240 com escada Programação |
| desvio de relógio | 12 min/ano a 0-55 °C |
| desvio de relógio | 6 s/mês a 25-25 °C |
| corrente de entrada digital | 4 mA |
| tempo do ciclo | 6-90 ms |
| proteção da polaridade inversa | com |
| tensão máxima admissível | 30 V of circuito de entrada analógica |
| current state 1 guaranteed | >= 1.2 mA (IB...IG usado como circuito de entrada digital) |
| current state 1 guaranteed | >= 2.2 mA (circuito de entrada digital I1...IA e IH...IR) |
| tempo de resposta | 10 ms (do estado 0 para o estado 1) of saída de relé |
| tempo de resposta | 5 ms (do estado 1 para o estado o) of saída de relé |
| Peso | 0.4 kg |
| [Uimp] tensão suportável de impulso nominal | 4 kV para EN/IEC 60947-1 e EN/IEC 60664-1 |
| limites da tensão de saída | 24..0,250 V CA (saída de relé) |
| limites da tensão de saída | 5..0,30 V CC (saída de relé) |
| número de entrada analógica | 6 |
| conexões - terminais | terminais de parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 25 ... 15 AWG semi-sólido |
| conexões - terminais | terminais de parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 25 ... 15 AWG sólido |
| conexões - terminais | terminais de parafuso, 1 x 0,25...1 x 2,5 mm² (AWG 24 ... 16 AWG flexível com extremidade do cabo |
| conexões - terminais | terminais de parafuso, 2 x 0,2...2 x 1,5 mm² (AWG 24 ... 18 AWG sólido |
| conexões - terminais | terminais de parafuso, 2 x 0,25...2 x 0,75 mm² (AWG 24 ... 22 AWG flexível com extremidade do cabo |
| estado 1 de tensão garantido | >= 15 V of circuito de entrada digital I1...IA e IH...IR |
| estado 1 de tensão garantido | >= 15 V of IB...IG usado como circuito de entrada digital |
| categoria de sobretensão | III para EN/IEC 60664-1 |
| durabilidade mecânica | 10000000 ciclos of saída de relé |
| maximum supply current | 190 mA (sem extensão) |
| maximum supply current | 300 mA (com extensões) |
| capacidade de comutação em mA | >= 10 mA a 12 V (saída de relé) |
| distância de funcionamento | 10 m entre estações, com cabo blindado (sensor não isolado) of circuito de entrada analógica |
| torque de aperto | 0.5 N.m |
| resolução de entrada analógica | 8 bits |
| taxa de produção em Hz | 0.1 Hz (a Ie) of saída de relé |
| taxa de produção em Hz | 10 Hz (sem carga) of saída de relé |
| frequência de contagem | 1 kHz of entrada discreta |
| número de entrada digital | 16 para EN/IEC 61131-2 tipo 1 |
| precisão de repetição | +/- 2 % a 55 °C of circuito de entrada analógica |
| verificações | memória do programa em cada inicialização |
| tensão nominal de fornecimento [Us] | 24 V |
| tipo e composição dos contatos | não of saída de relé |
| tipo de entrada digital | resistivo |
| limites de tensão de alimentação | 19.2-30 V |
| linha da entrada analógica | 0..10 V |
| linha da entrada analógica | 0..0,24 V |
| corrente térmica de saída | 5 A para 2 saídas of saída de relé |
| corrente térmica de saída | 8 A para 8 saídas of saída de relé |
| tensão de entrada digital | 24 V CC |
| hora de backup | 10 anos a 25 °C |
| tipo da entrada analógica | modo comum |
| relógio | com |
| dissipação de alimentação em W | 10 W com extensões |
| dissipação de alimentação em W | 6 W sem extensão |
| visor local | com |
| estado de tensão 0 garantido | <= 5 V of circuito de entrada digital I1...IA e IH...IR |
| estado de tensão 0 garantido | <= 5 V of IB...IG usado como circuito de entrada digital |
| tempo de conversão | tempo do ciclo do relé inteligente of circuito de entrada analógica |
| durabilidade elétrica | CA-12: 500000 ciclos a 230 V, 1.5 A of saída de relé para EN/IEC 60947-5-1 |
| durabilidade elétrica | CA-15: 500000 ciclos a 230 V, 0.9 A of saída de relé para EN/IEC 60947-5-1 |
| durabilidade elétrica | CC-12: 500000 ciclos a 24 V, 1.5 A of saída de relé para EN/IEC 60947-5-1 |
| durabilidade elétrica | CC-13: 500000 ciclos a 24 V, 0.6 A of saída de relé para EN/IEC 60947-5-1 |
| compatibilidade de entrada | PNP de sensores de proximidade de 3 fios of entrada discreta |
| current state 0 guaranteed | <= 0.5 mA (IB...IG usado como circuito de entrada digital) |
| current state 0 guaranteed | <= 0.75 mA (circuito de entrada digital I1...IA e IH...IR) |
| Meio ambiente | |
| graus de poluição | 2 para EN/IEC 61131-2 |
| grau de proteção IP | IP20 para IEC 60529 (bloco terminal) |
| grau de proteção IP | IP40 para IEC 60529 (painel frontal) |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| perturbação com radiação/conduzida | classe B para EN 55022-11 grupo 1 |
| temperatura ambiente do ar para funcionamento | -20-40 °C em invólucro não ventilado para IEC 60068-2-1 e IEC 60068-2-2 |
| temperatura ambiente do ar para funcionamento | -20-55 °C para IEC 60068-2-1 e IEC 60068-2-2 |
| umidade relativa | 95-95 % sem condensação ou goteira |
| maximum altitude transport | 3048 m |
| altitude de funcionamento | 2000 m |
| característica ambiental | diretiva CEM para EN/IEC 61000-6-2 |
| característica ambiental | diretiva CEM para EN/IEC 61000-6-3 |
| característica ambiental | diretiva CEM para EN/IEC 61000-6-4 |
| característica ambiental | diretiva CEM para EN/IEC 61131-2 zona B |
| característica ambiental | diretiva baixa tensão para EN/IEC 61131-2 |
| certificações do produto | GL |
| certificações do produto | C-Tick |
| certificações do produto | CSA |
| certificações do produto | UL |
| certificações do produto | GOST |
| imunidade a microquebras | 1 ms |
| padrões | EN/IEC 61000-4-2, nível 3 |
| padrões | EN/IEC 61000-4-5 |
| padrões | EN/IEC 61000-4-6, nível 3 |
| padrões | EN/IEC 61000-4-11 |
| padrões | EN/IEC 61000-4-3 |
| padrões | EN/IEC 60068-2-27 Ea |
| padrões | EN/IEC 61000-4-12 |
| padrões | EN/IEC 60068-2-6 Fc |
| padrões | EN/IEC 61000-4-4, nível 3 |
| Principal | |
| tipo de produto ou componente | relé inteligente modular |
| linha de produto | Zelio Logic |
