ZELIO LOGIC SR2B121FU - 8E/4S C/RELOGIO

Ref: 21.39.107 Cód: SR2B121FU Marca: Schneider Electric

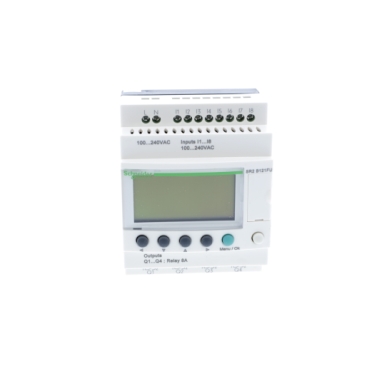

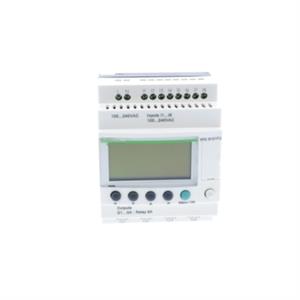

Relé Programável Compacto - Com Display e Relógio - 8 Entradas/4 Saídas - 100/240 Vac

Descrição
Caracteristicas Técnicas

O SR2B121FU é um relé programável que fornece uma alternativa de controle básico à soluções simples, com duas opções de programação intuitíva (FBD ou LADDER). Esse produto possui 8 entradas e 4 saídas de relé, usa tensão de alimentação de 100-240 Vca e conta com display, relógio e botões que facilitam a visualização de status e programação.

Documentos:

Product Data Sheet Declaração de Conformidade - SR2B121FU Declaração REACh Declaração de Conformidade - SR2B121FU Declaração RoHS da China Declaração de Conformidade - SR2B121FU Declaração RoHS da UE Declaração de Conformidade - SR2B121FU Declaração RoHS da China Declaração de Conformidade - SR2B121FU Declaração RoHS da UE

Complementar
impedância de entrada	350 kOhm of entrada discreta
current state 1 guaranteed	>= 0.17 mA (entrada discreta)
tempo de resposta	50 ms com escada Programação (do estado 0 para o estado 1) of entrada discreta
tempo de resposta	50 ms com escada Programação (do estado 1 para o estado o) of entrada discreta
tempo de resposta	50..0,255 ms com FBD Programação (do estado 0 para o estado 1) of entrada discreta
tempo de resposta	50..0,255 ms com FBD Programação (do estado 1 para o estado o) of entrada discreta
tempo de resposta	10 ms (do estado 0 para o estado 1) of saída de relé
tempo de resposta	5 ms (do estado 1 para o estado o) of saída de relé
Peso	0.25 kg
[Uimp] tensão suportável de impulso nominal	4 kV para EN/IEC 60947-1 e EN/IEC 60664-1
limites da tensão de saída	5..0,30 V CC (saída de relé)
limites da tensão de saída	24..0,250 V CA
conexões - terminais	terminais de parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 25 ... 15 AWG semi-sólido
conexões - terminais	terminais de parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 25 ... 15 AWG sólido
conexões - terminais	terminais de parafuso, 1 x 0,25...1 x 2,5 mm² (AWG 24 ... 16 AWG flexível com extremidade do cabo
conexões - terminais	terminais de parafuso, 2 x 0,2...2 x 1,5 mm² (AWG 24 ... 18 AWG sólido
conexões - terminais	terminais de parafuso, 2 x 0,25...2 x 0,75 mm² (AWG 24 ... 22 AWG flexível com extremidade do cabo
estado 1 de tensão garantido	>= 79 V of entrada discreta
categoria de sobretensão	III para EN/IEC 60664-1
durabilidade mecânica	10000000 ciclos of saída de relé
maximum supply current	30 mA a 240 V (sem extensão)
maximum supply current	80 mA a 100 V (sem extensão)
capacidade de comutação em mA	>= 10 mA a 12 V (saída de relé)
número de saídas	4 relé
número de linhas de esquema de controle	0-240 com escada Programação
número de linhas de esquema de controle	0-500 com FBD Programação
desvio de relógio	12 min/ano a 0-55 °C
desvio de relógio	6 s/mês a 25-25 °C
consumo de potência em VA	7 VA sem extensão
corrente de entrada digital	0.6 mA
tempo do ciclo	6-90 ms
verificações	memória do programa em cada inicialização
tensão nominal de fornecimento [Us]	100..0,240 V CA
tipo e composição dos contatos	não of saída de relé
frequência de entrada digital	47..0,53 Hz
frequência de entrada digital	57..0,63 Hz
corrente térmica de saída	8 A para as 4 saídas of saída de relé
tensão de entrada digital	100..0,240 V CA
hora de backup	10 anos a 25 °C
relógio	com
visor local	com
estado de tensão 0 garantido	<= 40 V of entrada discreta
durabilidade elétrica	CA-12: 500000 ciclos a 230 V, 1.5 A of saída de relé para EN/IEC 60947-5-1
durabilidade elétrica	CA-15: 500000 ciclos a 230 V, 0.9 A of saída de relé para EN/IEC 60947-5-1
durabilidade elétrica	CC-12: 500000 ciclos a 24 V, 1.5 A of saída de relé para EN/IEC 60947-5-1
durabilidade elétrica	CC-13: 500000 ciclos a 24 V, 0.6 A of saída de relé para EN/IEC 60947-5-1
current state 0 guaranteed	<= 0.5 mA (entrada discreta)
limites de tensão de alimentação	85-264 V
torque de aperto	0.5 N.m
tensão de isolamento	1780 V
tipo de proteção	contra inversão de terminais (instruções de controle não executadas)
taxa de produção em Hz	0.1 Hz (a Ie) of saída de relé
taxa de produção em Hz	10 Hz (sem carga) of saída de relé
número de entrada digital	8
frequência de alimentação	50/60 Hz
Meio ambiente
umidade relativa	95-95 % sem condensação ou goteira
temperatura ambiente do ar para armazenamento	-40-70 °C
graus de poluição	2 para EN/IEC 61131-2
perturbação com radiação/conduzida	classe B para EN 55022-11 grupo 1
grau de proteção IP	IP20 para IEC 60529 (bloco terminal)
grau de proteção IP	IP40 para IEC 60529 (painel frontal)
temperatura ambiente do ar para funcionamento	-20-40 °C em invólucro não ventilado para IEC 60068-2-1 e IEC 60068-2-2
temperatura ambiente do ar para funcionamento	-20-55 °C para IEC 60068-2-1 e IEC 60068-2-2
altitude de funcionamento	2000 m
característica ambiental	diretiva CEM para EN/IEC 61000-6-2
característica ambiental	diretiva CEM para EN/IEC 61000-6-3
característica ambiental	diretiva CEM para EN/IEC 61000-6-4
característica ambiental	diretiva CEM para EN/IEC 61131-2 zona B
característica ambiental	diretiva baixa tensão para EN/IEC 61131-2
imunidade a microquebras	10 ms
maximum altitude transport	3048 m
padrões	EN/IEC 61000-4-4, nível 3
padrões	EN/IEC 60068-2-27 Ea
padrões	EN/IEC 61000-4-5
padrões	EN/IEC 61000-4-11
padrões	EN/IEC 61000-4-12
padrões	EN/IEC 61000-4-3
padrões	EN/IEC 60068-2-6 Fc
padrões	EN/IEC 61000-4-2, nível 3
padrões	EN/IEC 61000-4-6, nível 3
certificações do produto	GL
certificações do produto	GOST
certificações do produto	UL
certificações do produto	CSA
certificações do produto	C-Tick
Principal
tipo de produto ou componente	relé inteligente compacto
linha de produto	Zelio Logic
