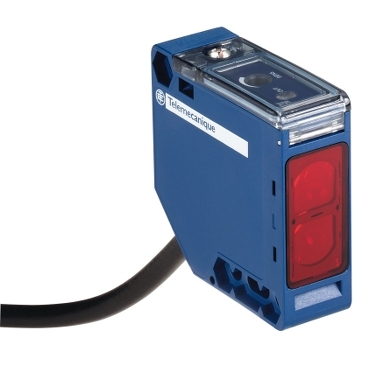

XUK0ARCTL2 - SENSOR FOTOELETRICO
Ref: 21.57.180 Cód: XUK0ARCTL2 Marca: Telemecanique Sensors
SENSOR FOTOELETRICO OSICONCEPT COMPACT XUK0ARCTL2
| Complementar | |
| altura | 50 mm |
| frequência de comutação | <= 20 Hz |
| maximum delay response | 25 ms |
| capacidade de comutação em mA | 3 A (cos f = 1 para 0,5 milhões de ciclos a 1 ciclo de funcionamento por segundo a 250 V) |
| largura | 18 mm |
| tipo de saída | relé |
| profundidade | 50 mm |
| consumo de potência em W | 3 W CA/CC |
| adicionar na saída | sem, <= 50 mA com proteção contra sobrecargas e curtos-circuitos |
| tensão nominal de fornecimento [Us] | 24...240 V CA |
| tensão nominal de fornecimento [Us] | 24...240 V CC |
| LED de status | 1 LED (verde) of alimentação |
| LED de status | 1 LED (vermelho) of instabilidade |
| LED de status | 1 LED (amarelo) of estado de saída |
| material da lente | PMMA |
| configuração | autodidata |
| maximum voltage drop | <1.5 V (estado fechado) |
| Peso | 0.175 kg |
| time delay range | 0...10 s monoestável, com atraso ligado ou desligado (programável) atraso |
| maximum delay first up | 300 ms |
| distância de detecção máxima | 35 m feixe fotoelétrico |
| distância de detecção máxima | 0.28 m difuso com supressão de fundo |
| distância de detecção máxima | 1.2 m difuso |
| distância de detecção máxima | 5.7 m reflexo polarizado |
| limites de tensão de alimentação | 20-264 V CA |
| limites de tensão de alimentação | 20-264 V CC |
| maximum delay recovery | 25 ms |
| durabilidade elétrica | 500000 ciclos, Cos f = 1 , Taxa de Funcionamento: 60 cic/mn a 250 V |
| material de isolamento do fio | PvR |
| material do invólucro | PBT |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| grau de proteção IP | isolamento duplo IP65 para IEC 60529 |
| resistência à vibração | 7 gn amplitude = +/- 1,5 mm (f = 10-55 Hz) para IEC 60068-2-6 |
| resistência ao choque | 30 gn (Duração = 11 ms para IEC 60068-2-27 |
| temperatura ambiente do ar para funcionamento | -25-55 °C |
| certificações do produto | CE |
| certificações do produto | UL |
| certificações do produto | CSA |
| Principal | |
| conexão elétrica | cabo |
| função de saída digital | 1 NA ou 1 NF programável |
| tipo de sinal de saída | digital |
| linha de produto | OsiSense XU |
| nome do sensor | XUK |
| material | plástico |
| distância sensora | > 0...30 m |
| nome da série | multimodo de função genérica |
| técnica de fiação | 5 fios |
| comprimento do cabo | 2 m |
| emissão | infravermelho difuso |
| emissão | infravermelho difuso com supressão de fundo |
| emissão | infravermelho feixe fotoelétrico |
| emissão | vermelho reflexo polarizado |
| sistema de detecção | multimodo |
| tipo do circuito de alimentação | CA/CC |
| tipo de sensor eletrônico | sensor fotoelétrico |
| aplicação específica do produto | - |
| [Sn] distância de detecção nominal | 4-4 m reflexo polarizado é necessário o refletor XUZC50 |
| [Sn] distância de detecção nominal | 30-30 m feixe fotoelétrico é necessário um transmissor XUK0ARCTL2T |
| [Sn] distância de detecção nominal | 0.28-0.28 m difuso com supressão de fundo |
| [Sn] distância de detecção nominal | 0.8-0.8 m difuso |
| design do sensor | compacto 50 x 50 |
