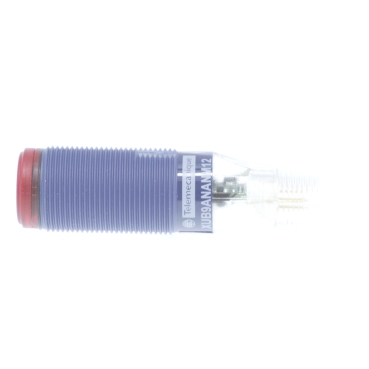

XUB9APANM12 - SENSOR FOTOELETRICO
Ref: 21.57.141 Cód: XUB9APANM12 Marca: Telemecanique Sensors
SENSOR FOTOELETRICO M18 REFL POLARIZADO 2M XUB9APANM12
Documentos:
Product Data SheetDeclaração de Conformidade - XUB9APANM12 Declaração RoHS da UEDeclaração de Conformidade - XUB9APANM12 Declaração RoHS da UEDeclaração de Conformidade - XUB9APANM12 Declaração RoHS da UEDeclaração de Conformidade - XUB9APANM12 Declaração RoHS da UEDeclaração de Conformidade Ambiental - XUB9APANM12 Declaração RoHS da UE| Complementar | |
| consumo de corrente | 35 mA sem carga |
| frequência de comutação | <= 500 Hz |
| maximum delay response | 1 ms |
| diâmetro | 18 mm |
| LED de status | 1 LED (amarelo) of estado de saída |
| material da lente | PMMA |
| configuração | sem ajuste de sensibilidade |
| maximum voltage drop | <1.5 V (estado fechado) |
| Peso | 0.04 kg |
| comprimento | 62 mm |
| maximum delay recovery | 1 ms |
| maximum delay first up | 15 ms |
| distância de detecção máxima | 3 m reflexo polarizado |
| limites de tensão de alimentação | 10-36 V CC |
| material de isolamento do fio | PvR |
| material do invólucro | PBT |
| capacidade de comutação em mA | <= 100 mA (proteção contra sobrecargas e curtos-circuitos) |
| tipo de saída | estado sólido |
| adicionar na saída | sem |
| tensão nominal de fornecimento [Us] | 12..0,24 V CC com proteção da polaridade inversa |
| Meio ambiente | |
| grau de proteção IP | isolamento duplo IP67 para IEC 60529 |
| grau de proteção IP | isolamento duplo IP65 para IEC 60529 |
| grau de proteção IP | isolamento duplo IP69K para DIN 40050 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| resistência à vibração | 7 gn amplitude = +/- 1,5 mm (f = 10-55 Hz) para IEC 60068-2-6 |
| temperatura ambiente do ar para funcionamento | -25-55 °C |
| resistência ao choque | 30 gn (Duração = 11 ms para IEC 60068-2-27 |
| certificações do produto | CE |
| certificações do produto | UL |
| certificações do produto | CSA |
| Principal | |
| linha de produto | OsiSense XU |
| tipo de sinal de saída | digital |
| conexão elétrica | 1 conector macho M12, 4 pinos |
| tipo de saída digital | PNP |
| função de saída digital | 1 NA |
| tipo de linha de vista | axial |
| nome do sensor | XUB |
| emissão | vermelho reflexo polarizado |
| material | plástico |
| técnica de fiação | 3 fios |
| distância sensora | > 1...5 m |
| nome da série | modo único de função genérica |
| sistema de detecção | reflexo polarizado |
| aplicação específica do produto | - |
| [Sn] distância de detecção nominal | 2-2 m reflexo polarizado é necessário o refletor XUZC50 |
| design do sensor | M18 cilíndrico |
| tipo do circuito de alimentação | CC |
| tipo de sensor eletrônico | sensor fotoelétrico |
