XT118B1PAL2 - SENSOR CAPACITIVO
Ref: 21.56.130 Cód: XT118B1PAL2 Marca: Telemecanique Sensors

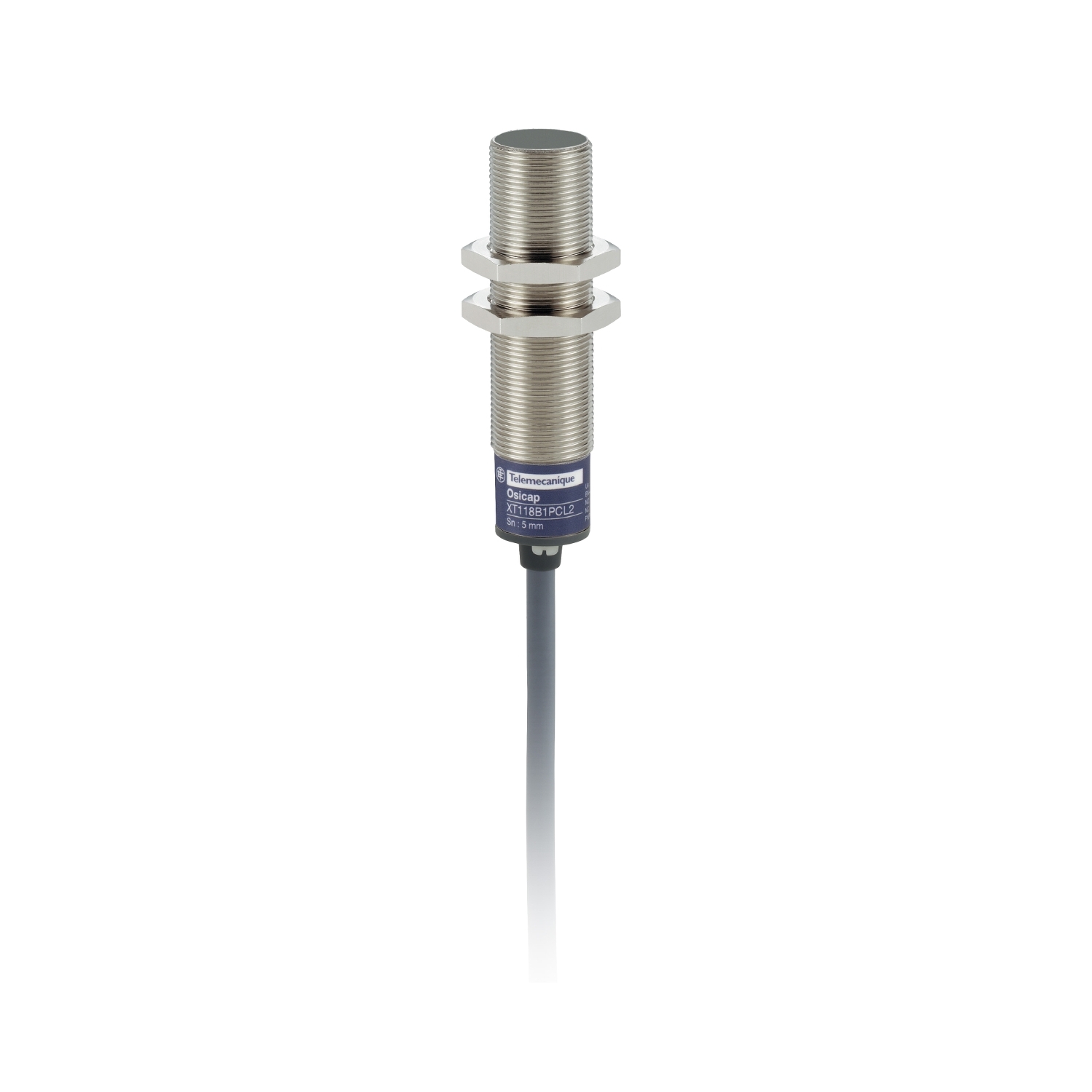

SENSOR CAPACITIVO M18 PNP NA XT118B1PAL2
| Complementar | |
| zona de ajuste | 1-8 mm |
| material de isolamento do fio | PVC |
| tipo de proteção | proteção contra curtos-circuitos |
| face de detecção | frontal |
| Peso | 0.15 kg |
| maximum residual current | 0.1 mA estado aberto |
| frequência de comutação | <= 200 Hz |
| distância sensora | 4...8 mm |
| curso do diferencial | < 0,2 x Sr |
| maximum delay recovery | 5 ms |
| [Sa] distância de operação assegurada | 0-3.6 mm |
| comprimento | 70 mm |
| maximum delay first up | 30 ms |
| limites de tensão de alimentação | 12-30 V CC |
| rosca ISO | M18 x 1 |
| consumo de corrente | < 15 mA |
| LED de status | indicação do estado de saída: 1 LED (amarelo) |
| configuração | sensibilidade por potenciômetro |
| precisão de repetição | < 0,1 x Sr |
| maximum voltage drop | <2 V (fechado) |
| corrente de comutação máxima | 200 mA |
| comprimento roscado | 55 mm |
| sinalização | CE |
| Meio ambiente | |
| resistência ao choque | 30 gn of 11 ms para IEC 60068-2-27 |
| resistência à vibração | 10 gn amplitude = 1 mm (f = 10-55 Hz) para IEC 60068-2-6 |
| resistência a campos eletromagnéticos | 3 V/m para IEC 61000-4-3 |
| certificações do produto | cETLus |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| resistência a descarga eletroestática | 4 kV contato para IEC 61000-4-2 |
| resistência a descarga eletroestática | 8 kV ar para IEC 61000-4-2 |
| padrões | EN/IEC 60947-5-2 |
| resistência a rajadas momentâneas rápidas | 2 kV para IEC 61000-4-4 |
| Principal | |
| design do sensor | M18 cilíndrico |
| material do invólucro | latão niquelado |
| tipo de circuito de saída | CC |
| aplicação específica do produto | detecção de materiais isolados ou condutores |
| tipo do sensor | sensor de proximidade capacitivo |
| aceitação de montagem embutida do detector | possibilidade de montagem embutida |
| [Sn] distância de detecção nominal | 5 mm |
| material | metal |
| tipo de corpo | fixo |
| tamanho | 70 mm |
| técnica de fiação | 3 fios |
| grau de proteção IP | IP67 para IEC 60529 |
| grau de proteção IP | IP67 para IEC 60947-5-2 |
| tensão nominal de fornecimento [Us] | 24 V CC com proteção da polaridade inversa |
| maximum delay response | 5 ms |
| tipo de sinal de saída | digital |
| comprimento do cabo | 2 m |
| linha de produto | OsiSense XT |
| nome do sensor | XT1 |
| conexão elétrica | cabo |
| tipo de saída digital | PNP |
| função de saída digital | 1 NA |
