XS8C4A1PCG13 - SENSOR INDUTIVO
Ref: 21.55.765 Cód: XS8C4A1PCG13 Marca: Telemecanique Sensors
SENSOR INDUTIVO RETANGULAR 12..48VCC PNP NA+NF 4FIOS FACEADO SN=20MM PG13 XS8C4A1PCG13

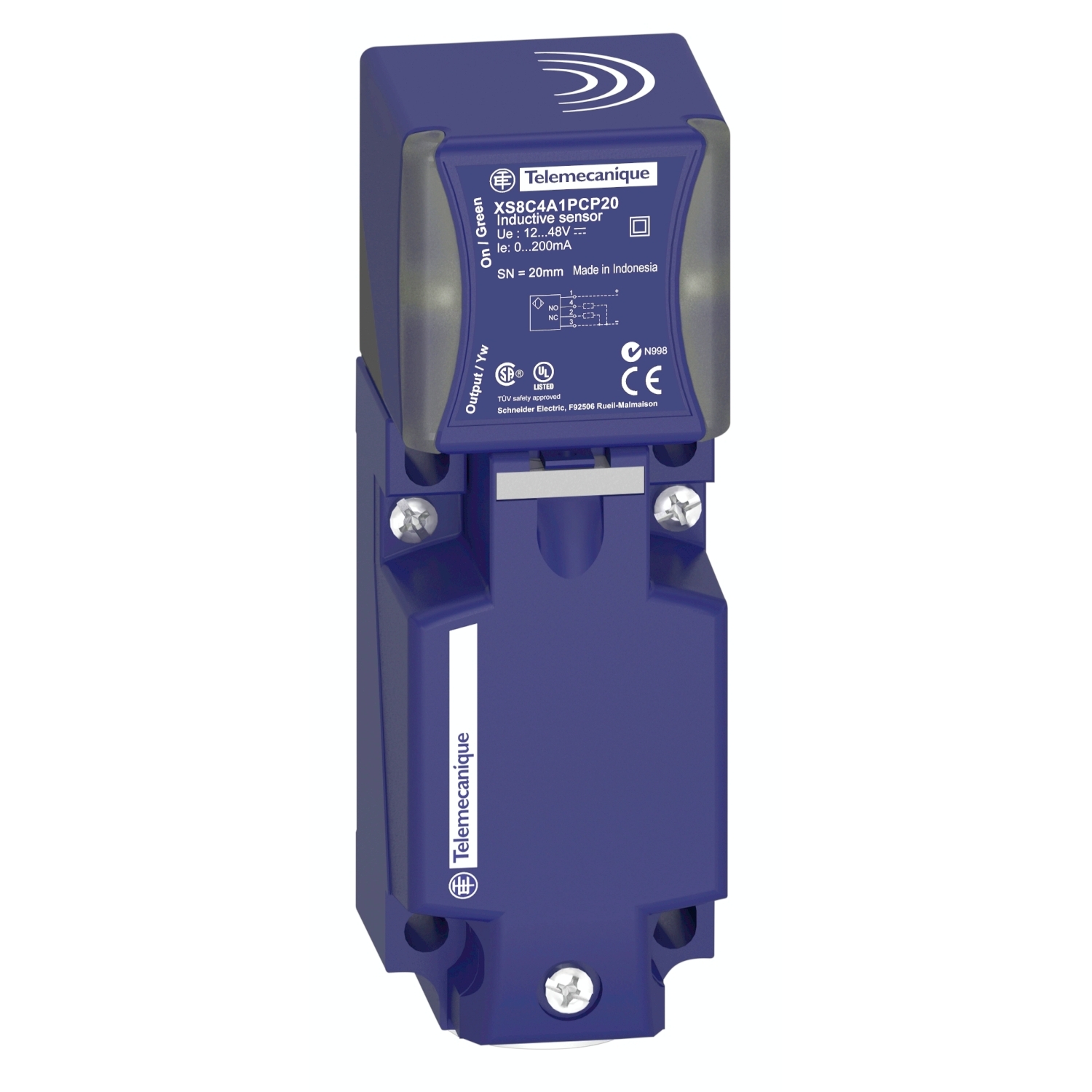

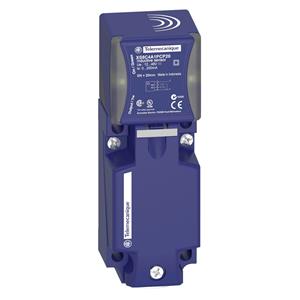

A linha XS é uma oferta de sensores de proximidade indutivos para a detecção, sem contato físico, de objetos metálicos. As vantagens da detecção indutiva são inúmeras, nenhum contato físico com o objeto a ser detectado. Assim, evitando o desgaste e permitindo a detecção de objetos frágeis ou recentemente pintados. Altas taxas de operação. Resposta rápida. Excelente resistência a ambientes industriais (produtos robustos, totalmente encapsulados em resina). Este produto é um sensor de formato 40mm x 40mm x 117mm, montagem embutida em metal. Ele possui uma caixa de plástico com uma cabeça de torrete de 5 posições conectada e uma entrada de cabo PG 13,5. Tem uma distância de detecção de 20 mm. Quatro fios, alimentação CC, 12 V a 48 V com proteção contra polaridade, função NO e NC, saída discreta PNP.
Documentos:
Product Data SheetDeclaração de Conformidade - XS8C4A1PCG13 Declaração RoHS da UEDeclaração de Conformidade - XS8C4A1PCG13 Declaração RoHS da UEDeclaração de Conformidade - XS8C4A1PCG13 Declaração RoHS da UEDeclaração de Conformidade - XS8C4A1PCG13 Declaração RoHS da UE| Complementar | |
| sinalização | CE |
| LED de status | alimentação ligada: 1 LED (verde) |
| LED de status | estado de saída: 1 LED (amarelo) |
| precisão de repetição | <= 3% of Sr |
| zona de funcionamento | 0-16 mm |
| maximum voltage drop | <2 V (fechado) |
| consumo de corrente | 0...15 mA sem carga |
| altura | 40 mm |
| maximum delay response | 1.2 ms |
| Peso | 0.244 kg |
| comprimento | 40 mm |
| frequência de comutação | <= 300 Hz |
| distância sensora | > 15...40 mm |
| curso do diferencial | 3...15% de Sr |
| maximum delay recovery | 1.8 ms |
| maximum delay first up | 7.5 ms |
| limites de tensão de alimentação | 10-58 V CC |
| número de entrada de cabos | 1 entrada roscada of Pg 13.5 prensa cabos |
| dados de fiabilidade de segurança | MTTFd = 1546 anos |
| dados de fiabilidade de segurança | PFHd = 7.4E-8 1/h |
| dados de fiabilidade de segurança | SFF = 92 % |
| dados de fiabilidade de segurança | DC = 75 % com o controlador safety apropriado |
| face de detecção | cabeça do revólver de 5 posições |
| largura | 117 mm |
| material frontal | PBT |
| nível de segurança | SIL 2 para EN/IEC 61508 |
| nível de segurança | PL = d para EN/ISO 13849-1 |
| nível de segurança | SILCL 2 para IEC 62061 |
| Meio ambiente | |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| resistência à vibração | 25 gn amplitude = +/- 2 mm (f = 10-55 Hz) para IEC 60068-2-6 |
| resistência ao choque | 50 gn of 11 ms para EN 60068-2-27 |
| certificações do produto | CSA |
| certificações do produto | UL |
| certificações do produto | E2 |
| certificações do produto | CCC |
| certificações do produto | TÜV |
| temperatura ambiente do ar para armazenamento | -40-85 °C |
| Principal | |
| nome do sensor | XS8 |
| tipo de sinal de saída | digital |
| linha de produto | OsiSense XS |
| conexão elétrica | terminais de braçadeiras roscadas, 4 x 1,5 mm² |
| tensão nominal de fornecimento [Us] | 12...48 V CC com proteção da polaridade inversa |
| tipo de saída digital | PNP |
| função de saída digital | 1 NA + 1 NF |
| tipo de circuito de saída | CC |
| aplicativo do dispositivo | equipamento móvel |
| material do invólucro | PBT |
| capacidade de comutação em mA | <= 200 mA com proteção contra sobrecargas e curtos-circuitos |
| design do sensor | forma de 40 x 40 x 117 |
| tipo do sensor | sensor de proximidade indutivo |
| aceitação de montagem embutida do detector | possibilidade de montagem embutida |
| [Sn] distância de detecção nominal | 20 mm |
| tipo de corpo | fixo |
| nome da série | função genérica |
| material | plástico |
| tamanho | 117 mm |
| técnica de fiação | 4 fios |
| grau de proteção IP | IP67 para IEC 60529 |
| grau de proteção IP | IP65 para IEC 60529 |
| grau de proteção IP | IP69K para DIN 40050 |
