XS512B1PAL2 - SENSOR INDUTIVO
Ref: 21.55.561 Cód: XS512B1PAL2 Marca: Telemecanique Sensors

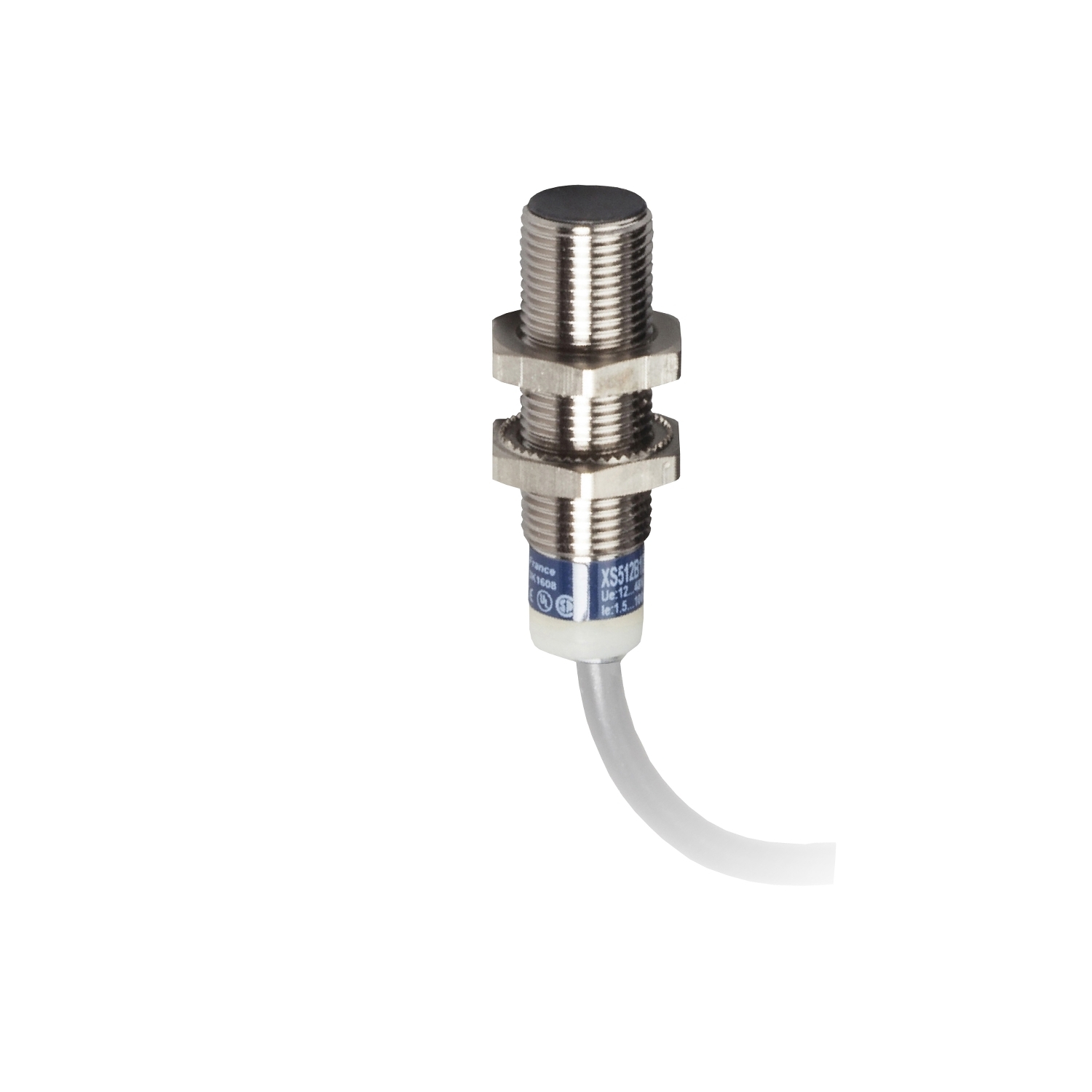

SENSOR INDUTIVO M12 SN=2MM PNP NA XS512B1PAL2
Documentos:
Product Data SheetDeclaração de Conformidade - XS512B1PAL2 Declaração RoHS da UEDeclaração de Conformidade - XS512B1PAL2 Declaração RoHS da UEDeclaração de Conformidade - XS512B1PAL2 Declaração RoHS da UEDeclaração de Conformidade - XS512B1PAL2 Declaração RoHS da UEDeclaração de Conformidade Ambiental - XS512B1PAL2 Declaração RoHS da UE| Complementar | |
| altura | 12 mm |
| consumo de corrente | <= 10 mA sem carga |
| maximum delay response | 0.1 ms |
| LED de status | estado de saída: 1 LED (amarelo) |
| zona de funcionamento | 0-1.6 mm |
| maximum voltage drop | <2 V (fechado) |
| comprimento roscado | 25 mm |
| curso do diferencial | 1...15% de Sr |
| maximum delay recovery | 0.1 ms |
| frequência de comutação | <= 5.000 Hz |
| tipo de rosca | M12 x 1 |
| distância sensora | > 0...2.5 mm |
| sinalização | CE |
| comprimento | 35 mm |
| Peso | 0.075 kg |
| material de isolamento do fio | PvR |
| face de detecção | frontal |
| material do invólucro | latão niquelado |
| composição de cabos | 3 x 0,34 mm² |
| material frontal | PPS |
| limites de tensão de alimentação | 10-36 V CC |
| maximum delay first up | 10 ms |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -40-85 °C |
| resistência ao choque | 50 gn of 11 ms para IEC 60068-2-27 |
| resistência à vibração | 25 gn amplitude = +/- 2 mm (f = 10-55 Hz) para IEC 60068-2-6 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| certificações do produto | UL |
| certificações do produto | CSA |
| Principal | |
| tensão nominal de fornecimento [Us] | 12 ... 24 V CC com proteção da polaridade inversa |
| tipo de saída digital | PNP |
| função de saída digital | 1 NA |
| comprimento do cabo | 2 m |
| tipo de sinal de saída | digital |
| linha de produto | OsiSense XS |
| tipo de corpo | fixo |
| nome da série | função genérica |
| tamanho | 37 mm |
| técnica de fiação | 3 fios |
| grau de proteção IP | isolamento duplo IP68 para IEC 60529 |
| grau de proteção IP | IP69K para DIN 40050 |
| material | metal |
| nome do sensor | XS5 |
| tipo do sensor | sensor de proximidade indutivo |
| aceitação de montagem embutida do detector | possibilidade de montagem embutida |
| conexão elétrica | cabo |
| capacidade de comutação em mA | <= 200 mA CC com proteção contra sobrecargas e curtos-circuitos |
| design do sensor | M12 cilíndrico |
| tipo de circuito de saída | CC |
| aplicativo do dispositivo | - |
| [Sn] distância de detecção nominal | 2 mm |
