XS4P18MA230 - SENSOR INDUTIVO
Ref: 21.55.495 Cód: XS4P18MA230 Marca: Telemecanique Sensors

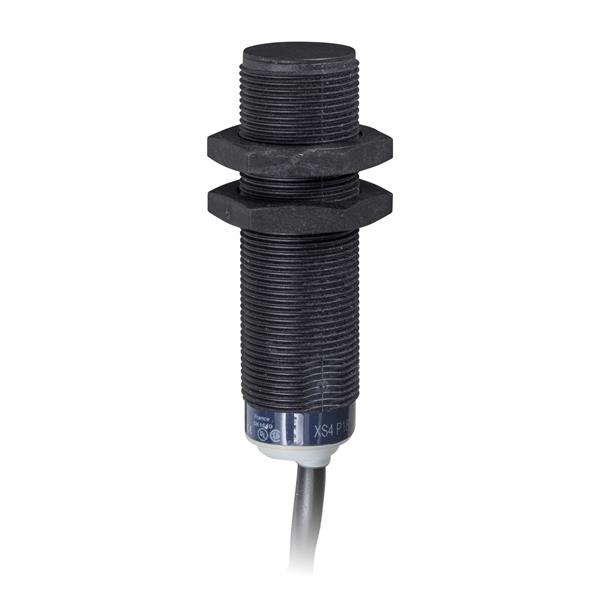

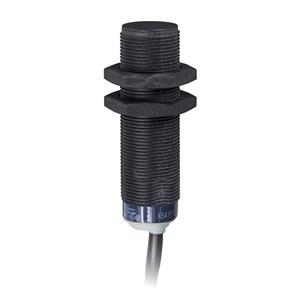

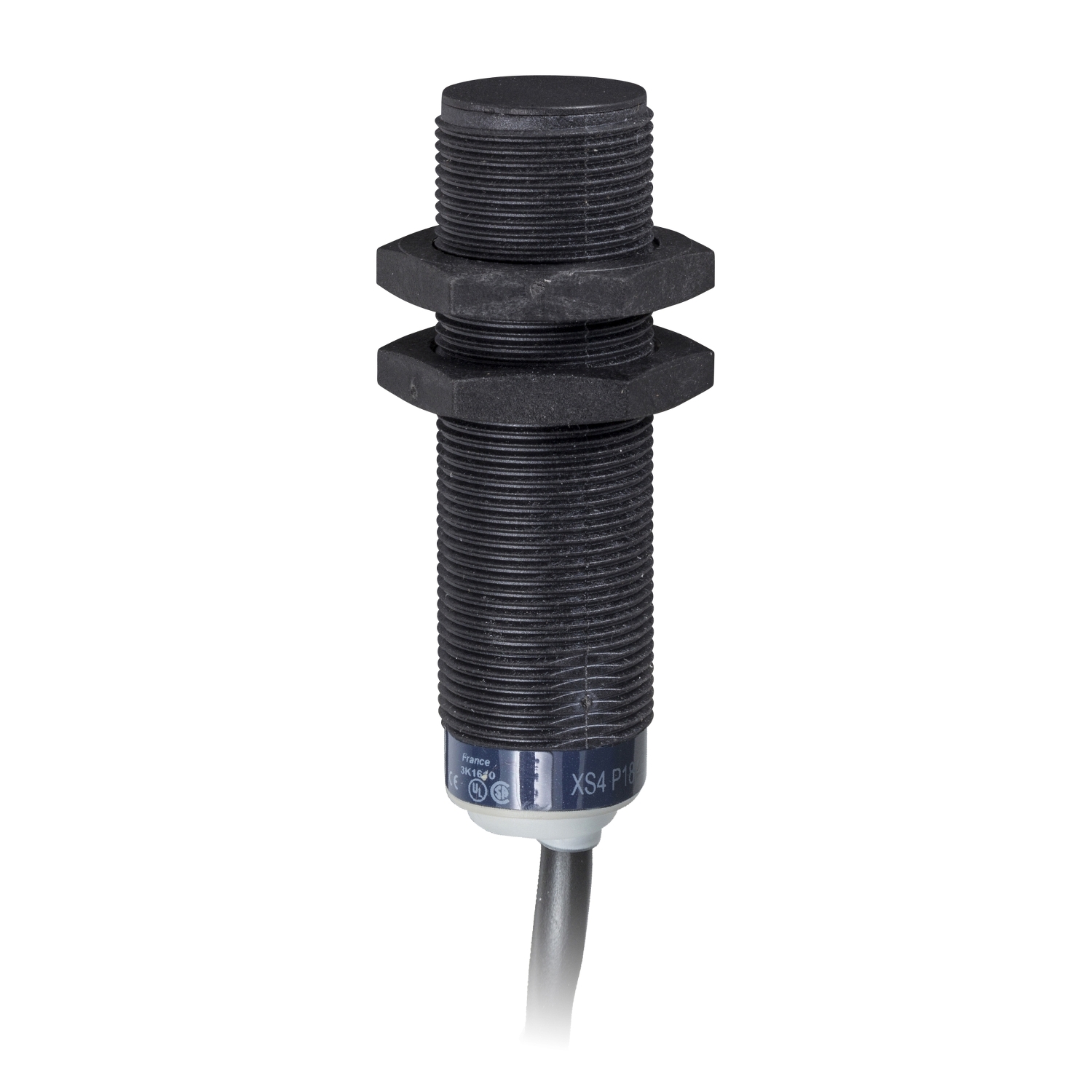

SENSOR INDUTIVO D18 CA/CC NA 8MM CA XS4P18MA230
A linha XS é uma oferta de sensores de proximidade indutivos para a detecção, sem contato físico, de objetos metálicos. As vantagens da detecção indutiva são inúmeras, nenhum contato físico com o objeto a ser detectado. Assim, evitando o desgaste e permitindo a detecção de objetos frágeis ou recentemente pintados. Altas taxas de operação. Resposta rápida. Excelente resistência a ambientes industriais (produtos robustos, totalmente encapsulados em resina). Este produto é um sensor de montagem cilíndrico não embutido. Diâmetro 18mm, rosqueado M18 x 1. Ele possui uma caixa de plástico e um cabo PvR de 2 m de comprimento. Tem uma distância de detecção de 8 mm. Dois fios, alimentação CA ou CC, 24 V a 240 V, função NA. Esse sensor é certificado pela ECOLAB.
Documentos:
Product Data SheetDeclaração de Conformidade - XS4P18MA230 Declaração RoHS da UE| Complementar | |
| altura | 18 mm |
| maximum delay response | 0.2 ms |
| LED de status | estado de saída: 1 LED (amarelo) |
| zona de funcionamento | 0-6.4 mm |
| maximum voltage drop | <5.5 V (fechado) |
| comprimento roscado | 52 mm |
| sinalização | CE |
| Peso | 0.1 kg |
| maximum residual current | 0.6 mA estado aberto |
| frequência de comutação | <= 2.000 Hz CC |
| frequência de comutação | <= 25 Hz CA |
| tipo de rosca | M18 x 1 |
| distância sensora | > 4...8 mm |
| maximum delay first up | 40 ms |
| material de isolamento do fio | PvR |
| face de detecção | frontal |
| material do invólucro | PPS |
| composição de cabos | 2 x 0,34 mm² |
| material frontal | PPS |
| comprimento | 62 mm |
| curso do diferencial | 1...15% de Sr |
| maximum delay recovery | 0.2 ms |
| limites de tensão de alimentação | 20-264 V CA/CC |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -40-85 °C |
| resistência ao choque | 50 gn of 11 ms para IEC 60068-2-27 |
| resistência à vibração | 25 gn amplitude = +/- 2 mm (f = 10-55 Hz) para IEC 60068-2-6 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| certificações do produto | CCC |
| certificações do produto | Ecolab |
| certificações do produto | CSA |
| certificações do produto | UL |
| Principal | |
| conexão elétrica | cabo |
| tensão nominal de fornecimento [Us] | 24...240 V CA/CC 50/60 Hz |
| função de saída digital | 1 NA |
| tipo de sinal de saída | digital |
| linha de produto | OsiSense XS |
| comprimento do cabo | 2 m |
| nome do sensor | XS4 |
| nome da série | função genérica |
| tamanho | 62 mm |
| técnica de fiação | 2 fios |
| grau de proteção IP | isolamento duplo IP68 para IEC 60529 |
| tipo do sensor | sensor de proximidade indutivo |
| aceitação de montagem embutida do detector | sem possibilidade de montagem embutida |
| capacidade de comutação em mA | 5...200 mA CC |
| capacidade de comutação em mA | 5...300 mA CA |
| design do sensor | M18 cilíndrico |
| tipo de corpo | fixo |
| material | plástico |
| tipo de circuito de saída | CA/CC |
| [Sn] distância de detecção nominal | 8 mm |
