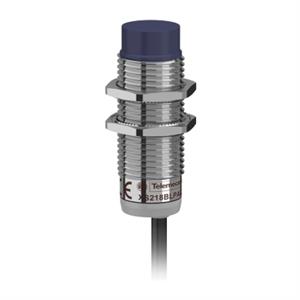

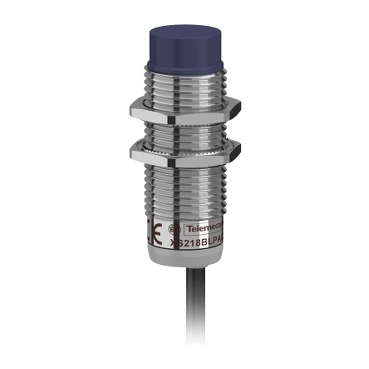

XS218BLPAL2 - SENSOR INDUTIVO
Ref: 21.55.354 Cód: XS218BLPAL2 Marca: Telemecanique Sensors
SENSOR INDUTIVO CC D18 PNP NA 8MM CABO XS218BLPAL2
Documentos:
Product Data SheetDeclaração de Conformidade - XS218BLPAL2 Declaração RoHS da UEDeclaração de Conformidade - XS218BLPAL2 Declaração RoHS da UEDeclaração de Conformidade - XS218BLPAL2 Declaração RoHS da UEDeclaração de Conformidade - XS218BLPAL2 Declaração RoHS da UEDeclaração de Conformidade Ambiental - XS218BLPAL2 Declaração RoHS da UE| Complementar | |
| rosca ISO | M18 x 1 |
| consumo de corrente | <= 10 mA sem carga |
| altura | 18 mm |
| maximum delay response | 0.1 ms |
| LED de status | estado de saída: 1 LED (amarelo) |
| zona de funcionamento | 0-6.4 mm |
| maximum voltage drop | <2 V (fechado) |
| comprimento roscado | 33 mm |
| sinalização | CE |
| comprimento | 53 mm |
| material | metal |
| Peso | 0.105 kg |
| frequência de comutação | <= 500 Hz |
| distância sensora | > 4...8 mm |
| curso do diferencial | 1...15% de Sr |
| maximum delay recovery | 1 ms |
| maximum delay first up | 15 ms |
| limites de tensão de alimentação | 10-36 V CC |
| aceitação de montagem embutida do detector | sem possibilidade de montagem embutida |
| material de isolamento do fio | PVC |
| face de detecção | frontal |
| composição de cabos | 3 x 0,14 mm² |
| material frontal | PBT |
| tipo de circuito de saída | CC |
| Meio ambiente | |
| resistência ao choque | 50 gn of 11 ms para IEC 60068-2-27 |
| resistência à vibração | 25 gn amplitude = +/- 2 mm (f = 10-55 Hz) para IEC 60068-2-6 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| temperatura ambiente do ar para armazenamento | -40-85 °C |
| Principal | |
| tipo de sinal de saída | digital |
| linha de produto | OsiSense XS |
| conexão elétrica | cabo |
| tensão nominal de fornecimento [Us] | 12 ... 24 V CC com proteção da polaridade inversa |
| tipo de saída digital | PNP |
| função de saída digital | 1 NA |
| comprimento do cabo | 2 m |
| nome do sensor | XS2 |
| tipo de corpo | fixo |
| nome da série | função genérica |
| tamanho | 53 mm |
| técnica de fiação | 3 fios |
| grau de proteção IP | IP67 para IEC 60529 |
| material do invólucro | latão niquelado |
| capacidade de comutação em mA | <= 200 mA com proteção contra sobrecargas e curtos-circuitos |
| design do sensor | M18 cilíndrico |
| tipo do sensor | sensor de proximidade indutivo |
| [Sn] distância de detecção nominal | 8 mm |
