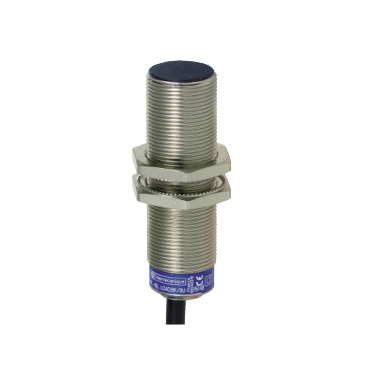

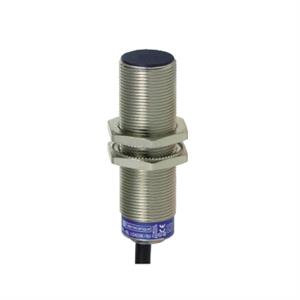

XS1M18MA250 - SENSOR INDUTIVO
Ref: 21.55.200 Cód: XS1M18MA250 Marca: Telemecanique Sensors
SENSOR INDUTIVO D18 CA/CC NA 5MM CABO XS1M18MA250
A linha XS é uma oferta de sensores de proximidade indutivos para a detecção, sem contato físico, de objetos metálicos. As vantagens da detecção indutiva são inúmeras, nenhum contato físico com o objeto a ser detectado. Assim, evitando o desgaste e permitindo a detecção de objetos frágeis ou recentemente pintados. Altas taxas de operação. Resposta rápida. Excelente resistência a ambientes industriais (produtos robustos, totalmente encapsulados em resina). Este produto é um sensor de montagem embutida, cilíndrico, multivoltagem. Diâmetro 18mm, rosqueado M18 x 1. Possui uma caixa de latão banhado a níquel e um cabo de 2 m de comprimento. Tem uma distância de detecção de 5 mm Alimentação CA ou CC de dois fios, 24 V a 240 V, saída NO, com proteção contra curto-circuito.
Documentos:
Product Data SheetDeclaração de Conformidade - XS1M18MA250 Declaração RoHS da UEDeclaração de Conformidade Ambiental - XS1M18MA250 Declaração RoHS da UE| Complementar | |
| material frontal | PPS |
| altura | 18 mm |
| LED de status | estado de saída: 1 LED (amarelo) |
| LED de status | alimentação ligada: 1 LED (verde) |
| zona de funcionamento | 0-4 mm |
| maximum delay response | 2 ms |
| maximum voltage drop | <5.5 V (estado fechado) |
| comprimento roscado | 51 mm |
| sinalização | CE |
| Peso | 0.12 kg |
| maximum residual current | 1.5 mA estado aberto |
| frequência de comutação | <= 2.000 Hz CC |
| frequência de comutação | <= 25 Hz CA |
| tipo de rosca | M18 x 1 |
| distância sensora | > 4...8 mm |
| comprimento | 60 mm |
| curso do diferencial | 1...15% de Sr |
| maximum delay recovery | 4 ms |
| maximum delay first up | 70 ms |
| material de isolamento do fio | PvR |
| face de detecção | frontal |
| material do invólucro | latão niquelado |
| composição de cabos | 2 x 0,34 mm² |
| Meio ambiente | |
| resistência ao choque | 50 gn of 11 ms para IEC 60068-2-7 |
| resistência à vibração | 25 gn amplitude = +/- 2 mm (f = 10-55 Hz) para IEC 60068-2-6 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| certificações do produto | UL |
| certificações do produto | CSA |
| certificações do produto | CCC |
| temperatura ambiente do ar para armazenamento | -40-85 °C |
| Principal | |
| tipo de proteção | proteção contra curtos-circuitos multitensão |
| tipo de circuito de saída | CA/CC |
| aplicativo do dispositivo | 2-fios AC proteção contra curto circuito |
| conexão elétrica | cabo |
| tensão nominal de fornecimento [Us] | 24...210 V CC |
| tensão nominal de fornecimento [Us] | 24...240 V CA 50/60 Hz |
| função de saída digital | 1 NA |
| tipo de sinal de saída | digital |
| linha de produto | OsiSense XS |
| comprimento do cabo | 2 m |
| nome do sensor | XS1 |
| tamanho | 60 mm |
| técnica de fiação | 2 fios |
| grau de proteção IP | isolamento duplo IP68 para IEC 60529 |
| configuração de fiação | 2 fios |
| [Sn] distância de detecção nominal | 5 mm |
| tipo do sensor | sensor de proximidade indutivo |
| aceitação de montagem embutida do detector | possibilidade de montagem embutida |
| capacidade de comutação em mA | 5...300 mA CA com proteção contra sobrecargas e curtos-circuitos |
| capacidade de comutação em mA | 5...200 mA CC com proteção contra sobrecargas e curtos-circuitos |
| design do sensor | M18 cilíndrico |
| tipo de corpo | fixo |
| material | metal |
| nome da série | função genérica |
