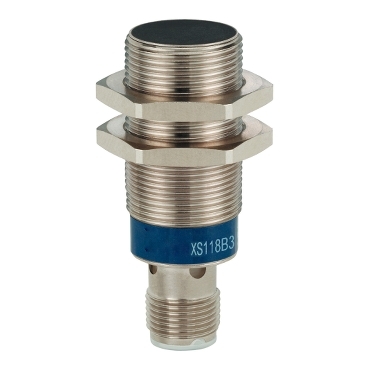

XS118B3PAM12 - SENSOR INDUTIVO
Ref: 21.55.086 Cód: XS118B3PAM12 Marca: Telemecanique Sensors
SENSOR INDUTIVO M18 1224VCC PNP NA FACEADO CONECTOR M12 XS118B3PAM12
| Complementar | |
| limites de tensão de alimentação | 10-36 V CC |
| face de detecção | frontal |
| material do invólucro | latão niquelado |
| material frontal | PPS |
| maximum delay response | 0.3 ms |
| LED de status | estado de saída: 1 LED (amarelo) |
| zona de funcionamento | 0-6.4 mm |
| maximum voltage drop | <2 V (fechado) |
| consumo de corrente | <= 10 mA sem carga |
| comprimento roscado | 28 mm |
| sinalização | CE |
| comprimento | 50 mm |
| frequência de comutação | <= 1.000 Hz |
| tipo de rosca | M18 x 1 |
| distância sensora | > 4...8 mm |
| curso do diferencial | 1...15% de Sr |
| maximum delay recovery | 0.7 ms |
| maximum delay first up | 10 ms |
| Meio ambiente | |
| resistência ao choque | 50 gn of 11 ms para IEC 60068-2-27 |
| certificações do produto | CSA |
| certificações do produto | UL |
| certificações do produto | E2 |
| resistência à vibração | 25 gn amplitude = +/- 2 mm (f = 10-55 Hz) para IEC 60068-2-6 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| temperatura ambiente do ar para armazenamento | -40-85 °C |
| Principal | |
| tipo de sinal de saída | digital |
| linha de produto | OsiSense XS |
| conexão elétrica | conector macho M12, 4 pinos |
| tensão nominal de fornecimento [Us] | 12 ... 24 V CC com proteção da polaridade inversa |
| tipo de saída digital | PNP |
| função de saída digital | 1 NA |
| nome do sensor | XS1 |
| material | metal |
| tamanho | 50 mm |
| técnica de fiação | 3 fios |
| grau de proteção IP | IP65 para IEC 60529 |
| grau de proteção IP | IP67 para IEC 60529 |
| [Sn] distância de detecção nominal | 8 mm |
| tipo de corpo | fixo |
| nome da série | função genérica |
| tipo de circuito de saída | CC |
| aplicativo do dispositivo | equipamento móvel |
| tipo do sensor | sensor de proximidade indutivo |
| aceitação de montagem embutida do detector | possibilidade de montagem embutida |
| capacidade de comutação em mA | <= 200 mA com proteção contra sobrecargas e curtos-circuitos |
| design do sensor | M18 cilíndrico |
