VIZOR ZB4BV04
Ref: 21.16.494 Cód: ZB4BV04 Marca: Schneider Electric

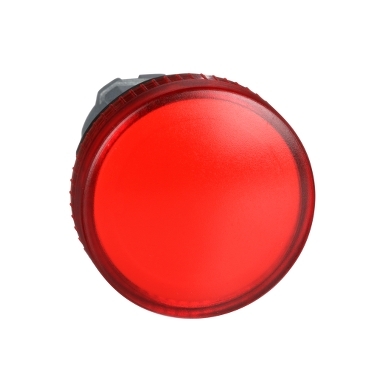

Cabeçote para sinalizador modular Ø22mm metálico, para lâmpada BA9s, vermelho
O ZB4BV04 é um cabeçote para sinalizador modular vermelho com lâmpada BA9s da linha Harmony XB4. Este cabeçote para sinalizador com lâmpada BA9s foi projetado para durar, dispensando manutenção para um indicador brilhante das operações do processo e da máquina. É claramente distinguível visualmente à distância graças à cor clara das lentes, permitindo que estados complexos da máquina sejam lidos rapidamente. É resistente a impactos, à poeira, à água e à vibração graças ao seu IP66. Possui moldura metálica, o que o torna ideal para aplicações que exigem alta resistência a impactos e vibrações. Ele foi projetado para caber em um recorte padrão de 22 mm, garantindo compatibilidade na instalação em máquinas pré-existentes. Sua ampla faixa de temperaturas de operação de -40°C a 70°C permite versatilidade no uso do produto.
Documentos:
Product Data SheetDeclaração de Conformidade - ZB4BV04 Declaração REAChDeclaração de Conformidade - ZB4BV04 Declaração RoHS da UEDeclaração de Conformidade - ZB4BV04 Declaração RoHS da ChinaDeclaração de Conformidade - ZB4BV04 Declaração RoHS da ChinaDeclaração de Conformidade - ZB4BV04 Declaração RoHS da ChinaDeclaração de Conformidade - ZB4BV04 Declaração RoHS da China| Complementar | |
| grupo de produto | BA9s ajustados às lentes |
| grupo principal | luz piloto |
| código de composição elétrica | P3 em montagem frontal com BA 9s |
| código de composição elétrica | P4 em montagem frontal com 9s BA e transformador |
| customizable | 1 |
| Peso | 0.027 kg |
| altura total CAD | 29 mm |
| apresentação do dispositivo | basic element |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| GCR BRIDGE | ZB4BVCUST01 |
| cor de lente ou tampa/operador | vermelho |
| compatibilidade de gama | ZB4 |
| escudo de isolamento | sim |
| largura total CAD | 29 mm |
| profundidade total CAD | 31 mm |
| Meio ambiente | |
| tratamento de proteção | TH |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe I para IEC 60536 |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| grau de proteção IK | IK06 para IEC 50102 |
| temperatura ambiente do ar para funcionamento | -40-55 °C |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN/IEC 60947-1 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-5 |
| padrões | EN/IEC 60947-5-4 |
| padrões | JIS C8201-1 |
| Principal | |
| informações adicionais do operador | com lente simples |
| linha de produto | Harmony XB4 |
| diâmetro de montagem | 22 mm |
| tipo de produto ou componente | cabeça para luz piloto |
| forma da cabeça da unidade de sinalização | redondo |
| cor de lente ou tampa/operador | vermelho |
| tipo de cabeça | standard |
| material do aro | metal cromado |
| venda por quantidade indivisível | 1 |
| compatibilidade do produto | BA 9s |
| nome abreviado do dispositivo | ZB4 |
