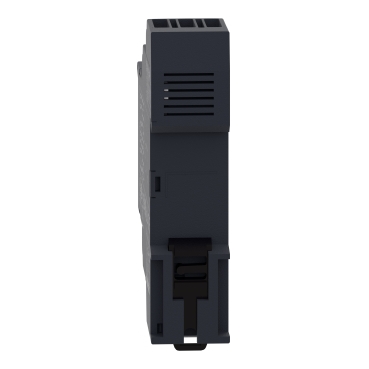

TEMPOR. REPOUSO RE7RM11BU/RE22R1CMR
Ref: 21.08.107 Cód: RE22R1CMR Marca: Schneider Electric
Relé temporizador modular, 8A, 1NAF, 0,05s...300h, função dupla - atraso na desenergização, 24...240VCA/CC
O RE22R1CMR é um relé temporizador modular de dupla função da linha Harmony RE22. Pode ser definido entre 0,05 segundos e 300 horas, tem uma corrente de saída de 8 A. Este relé de temporização modular de dupla função é ideal para fornecer controle de temporização em sistemas de automação, como abertura automática de portas, alarme, iluminação em banheiros e barreiras de estacionamento. Possui um dos formatos mais finos do mercado, permitindo uma instalação fácil e flexível em trilho DIN, usando o mesmo espaço que qualquer dispositivo DIN modular de 2 pólos. Também oferece tampa selável, configurações simples e precisas com cortadores rotativos. A faixa de temporização selecionável oferece uma solução completa para o seu sistema de gerenciamento de energia. Temporizador de dupla função para uma integração simples em esquemas lógicos conectados, ideal para reforma de instalações antigas sem uso de CLP.
Documentos:
Product Data SheetDeclaração de Conformidade - RE22R1CMR Declaração RoHS da UEDeclaração de Conformidade - RE22R1CMR Declaração RoHS da ChinaDeclaração de Conformidade - RE22R1CMR Declaração REAChDeclaração de Conformidade - RE22R1CMR Declaração REACh| Complementar | |
| consumo de potência em W | 1.5 W a 240 V CC |
| dados de fiabilidade de segurança | MTTFd = 205.4 years |
| dados de fiabilidade de segurança | B10d = 190000 |
| tipo e composição dos contatos | 1 F/A contato cronometrado, sem cádmio |
| imunidade a microquebras | 10 ms |
| consumo de potência em VA | 3-3 VA a 240 V CA |
| definição da precisão do atraso horário | +/- 10% da escala completa a 25 ? para IEC 61812-1 |
| distância de escoamento | 4 kV/3 para IEC 60664-1 |
| maximum delay response | 100 ms |
| tipo de controle | botão giratório |
| tipo de controle | diagnostic button |
| tipo de controle | potentiometer external |
| capacidade de comutação em VA | 2000 VA |
| duração mínima do pulso | 100 ms com carga em paralelo |
| duração mínima do pulso | 30 ms |
| Peso | 0.1 kg |
| posição de montagem | qualquer posição |
| desvio de tensão | +/- 0,2%/V |
| tempo de reposição | 120 ms na desenergização |
| tensão de comutação máxima | 250 V CA |
| conexões - terminais | terminais de parafuso, 1 x 0,5 ... 1 x 3,3 mm² (AWG 20 ... AWG 6 sólido sem ponta do cabo |
| conexões - terminais | terminais de parafuso, 2 x 0,5 x 2 ... 2,5 mm² (AWG 20...AWG 14 sólido sem ponta do cabo |
| conexões - terminais | terminais de parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 24 ... 16 AWG flexível com extremidade do cabo |
| conexões - terminais | terminais de parafuso, 2 x 0,2...2 x 1,5 mm² (AWG 24 ... 18 AWG flexível com extremidade do cabo |
| contacts type and composition | 1 C/O |
| funcionalidade | off-delay sincronismo |
| derivação de temperatura | +/- 0,05%/°C |
| tensão nominal de fornecimento [Us] | 24...240 V CA/CC 50/60 Hz |
| time delay range | 10...100 s |
| time delay range | 3...30 s |
| time delay range | 0.05...1 s |
| time delay range | 30...300 s |
| time delay range | 30...300 h |
| time delay range | 30...300 min |
| time delay range | 3...30 min |
| time delay range | 3...30 h |
| time delay range | 0.3...3 s |
| time delay range | 1...10 s |
| corrente de comutação máxima | 8:00 AM |
| resistência de isolamento | 100 mOhm a 500 V CC para IEC 60664-1 |
| intervalo de tensões | 0,85...1,1 Us |
| corrente de comutação mínima | 10 mA a 5 V CC |
| categoria de sobretensão | III para IEC 60664-1 |
| tensão de entrada | <= 2.4 V |
| suporte de montagem | trilho DIN de 35 mm para EN/IEC 60715 |
| durabilidade elétrica | 100000 ciclos, 8 A a 250 V, CA-1 |
| durabilidade elétrica | 100000 ciclos, 2 A a 24 V, CC-1 |
| durabilidade mecânica | 10000000 ciclos |
| material da caixa | autoextintor |
| LED de status | verde retroiluminação LED (fixo) of dial pointer indication |
| LED de status | amarelo LED (fixo) of output relay energised |
| LED de status | amarelo LED (fast flashing) of timing in progress and output relay de-energised |
| LED de status | amarelo LED (slow flashing) of timing in progress and output relay energised |
| [Uimp] tensão suportável de impulso nominal | 5 kV of 1.2-50 µs para IEC 60664-1 |
| largura | 22.5 mm |
| time delay type | C, Ct |
| tipo de atraso | C |
| tipo de atraso | Ct |
| torque de aperto | 0.6-1 N.m para IEC 60947-1 |
| frequência de alimentação | 50..0,60 Hz +/- 5 % |
| precisão de repetição | +/- 0.5 % para IEC 61812-1 |
| Meio ambiente | |
| umidade relativa | 95-95 % a 25-55 °C |
| grau de proteção IP | envoltório: IP40 para IEC 60529 |
| grau de proteção IP | face frontal: IP50 para IEC 60529 |
| grau de proteção IP | terminais: IP20 para IEC 60529 |
| resistência à vibração | 20 m/s² (f = 10-150 Hz) para IEC 60068-2-6 |
| padrões | UL 508 |
| padrões | IEC 61812-1 |
| resistência ao choque | 15 gn fora de funcionamento of 11 ms para IEC 60068-2-27 |
| resistência ao choque | 5 gn em funcionamento of 11 ms para IEC 60068-2-27 |
| graus de poluição | 3 para IEC 60664-1 |
| directivas | 2004/108 / CE - compatibilidade electromagnética |
| directivas | 2006/95 / CE - diretiva de baixa tensão |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| força dielétrica | 2.5 kV of 1 mA/1 minuto a 50 Hz between relay output and power supply com isolamento básico para IEC 61812-1 |
| compatibilidade eletromagnética | teste de imunidade momentânea rápida - nível de teste: 1 kV (grampo de ligação capacitiva)nível 3 para IEC 61000-4-4 |
| compatibilidade eletromagnética | imunidade a microquebras e quedas de tensão - nível de teste: 100 % (20 ms) para IEC 61000-4-11 |
| compatibilidade eletromagnética | surge immunity test - nível de teste: 1 kV (modo diferencial)nível 3 para IEC 61000-4-5 |
| compatibilidade eletromagnética | surge immunity test - nível de teste: 2 kV (modo comum)nível 3 para IEC 61000-4-5 |
| compatibilidade eletromagnética | descarga eletroestática - nível de teste: 6 kV (descarga do contato)nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | descarga eletroestática - nível de teste: 8 kV (descarga do ar)nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | teste de imunidade ao campo eletromagnético de radiofrequência com radiação - nível de teste: 10 V/m (80 MHz ... 1 GHz)nível 3 para IEC 61000-4-3 |
| compatibilidade eletromagnética | perturbações de RF por condução - nível de teste: 10 V (0,15...80 MHz)nível 3 para IEC 61000-4-6 |
| compatibilidade eletromagnética | rajadas momentâneas rápidas - nível de teste: 2 kV (contato direto)nível 3 para IEC 61000-4-4 |
| compatibilidade eletromagnética | imunidade a microquebras e quedas de tensão - nível de teste: 30 % (500 ms) para IEC 61000-4-11 |
| temperatura ambiente do ar para funcionamento | -20-60 °C |
| certificações do produto | UL |
| certificações do produto | CE |
| certificações do produto | CCC |
| certificações do produto | CSA |
| certificações do produto | China RoHS |
| certificações do produto | GL |
| certificações do produto | RCM |
| certificações do produto | EAC |
| Principal | |
| tipo de saída digital | relé |
| linha de produto | Zelio Time |
| tipo de produto ou componente | relé de temporização modular |
| corrente de saída nominal | 8:00 AM |
| nome abreviado do dispositivo | RE22 |
