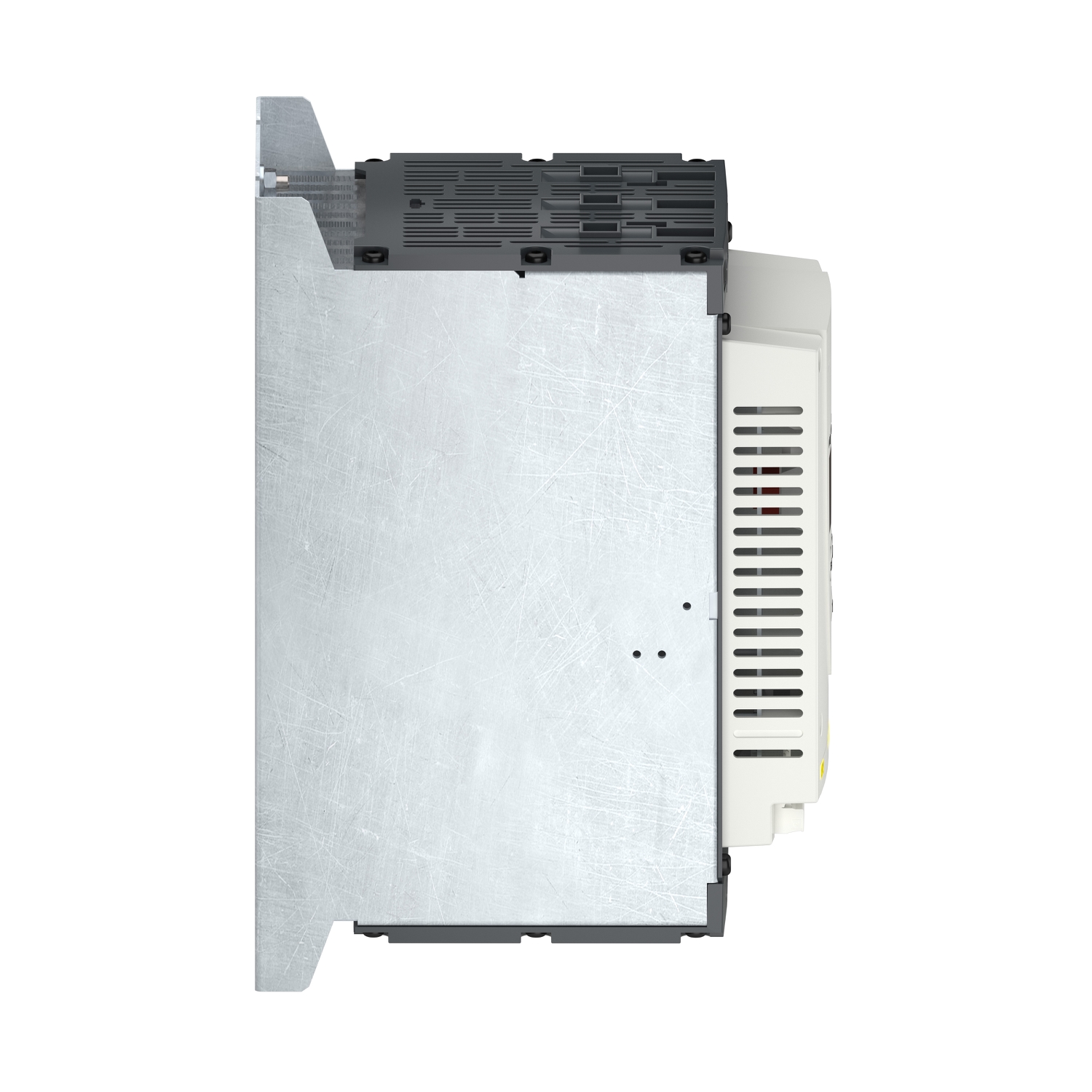

SOFT START ATS22D75Q
Ref: 21.63.153 Cód: ATS22D75Q Marca: Schneider Electric
Partida suave eletrônica ATS22 - 75 A - 200-440 VAC
As Soft Starters ATS22 permitem uma partida e parada suave, evitando estresse mecânico e prolongando a vida útil da máquina. As mesmas foram projetadas para atender máquinas simples e complexas, como bombas, ventiladores, compressores e equipamento de manuseio de materiais. O modelo ATS22D75Q, pode alimentar motores assíncronos com corrente de 75A, possui tensão trifásica de 200...240Vac e uma potência nominal de até 37kW para motores com fechamento normal, e de até 45kW para fechamento em delta.
Documentos:
Product Data SheetDeclaração de Conformidade - ATS22D75Q Declaração REAChDeclaração de Conformidade - ATS22D75Q Declaração RoHS da ChinaDeclaração de Conformidade - ATS22D75Q Declaração RoHS da UEDeclaração de Conformidade Ambiental - ATS22D75Q Declaração REACh| Complementar | |
| tipo de proteção | falha de fase: linha |
| tipo de proteção | proteção térmica: motor |
| tipo de proteção | proteção térmica: acionador |
| frequência de alimentação | 50..0,60 Hz - 10...10 % |
| entrada de sonda PTC | 750 Ohm |
| largura | 145 mm |
| taxa de transmissão | 4800, 9600 ou 19200 bps |
| profundidade | 207 mm |
| lógica de entrada digital | lógica positiva LI1, LI2, LI3 no Estado 0: < 5 V e <= 2 mA no Estado 1: > 11 V, >= 5 mA |
| limites de tensão de alimentação | 195-484 V |
| tipo de entrada digital | (LI1, LI2, LI3 lógica, 5 mA 4.3 kOhm |
| interface física | multidrop RS485 |
| Peso | 12 kg |
| tipo de resfriamento | convecção forçada |
| número de entrada digital | 3 |
| sentido de montagem | com dissipador |
| posição de operação | vertical +/- 10 graus |
| tipo de saída digital | saídas de relé R1 230 V em funcionamento, alarme, disparo, parado, não parado, inciando, pronto C/O |
| tipo de saída digital | saídas de relé R2 230 V em funcionamento, alarme, disparo, parado, não parado, inciando, pronto C/O |
| corrente de comutação máxima | 5 A 250 V CA resistivo 1 saídas de relé |
| corrente de comutação máxima | 5 A 30 V CC resistivo 1 saídas de relé |
| corrente de comutação máxima | 2 A 250 V CA indutivo 0.4 20 ms saídas de relé |
| corrente de comutação máxima | 2 A 30 V CC indutivo 7 ms saídas de relé |
| tensão de entrada digital | 24 V <= 30 V |
| sinalização | CE |
| power range | 15-25 kW a 200-240 V trifásico |
| power range | 30-50 kW a 380-440 V trifásico |
| Corrente de saída | 0,4...1 Icl ajustável |
| dispositivo instalado | 31 |
| tipo de conector | 1 RJ45 |
| motor starter type | soft starter |
| ligação para comunicação de dados | série |
| função disponível | derivação interna |
| número de saída digital | 2 |
| consumo do circuito de controle | 20 W |
| protocolo da porta de comunicação | Modbus |
| conexão do dispositivo | na linha de alimentação do motor |
| conexão do dispositivo | para os terminais delta do motor |
| frequência da rede | 45...66 Hz |
| corrente de comutação mínima | 100 mA a 12 V CC (saídas de relé) |
| tensão de circuito de controle | 230 V - 15...10 % 50/60 Hz |
| altura | 295 mm |
| Meio ambiente | |
| certificações do produto | CSA |
| certificações do produto | UL |
| certificações do produto | GOST |
| certificações do produto | CCC |
| certificações do produto | C-Tick |
| nível de ruído | 45 dB |
| graus de poluição | nível 2 para IEC 60664-1 |
| resistência à vibração | 1 gn (f = 13-200 Hz) para EN/IEC 60068-2-6 |
| resistência à vibração | 1.5 mm (f = 2-13 Hz) para EN/IEC 60068-2-6 |
| compatibilidade eletromagnética | emissões guiadas e irradiadas nível A para IEC 60947-4-2 |
| compatibilidade eletromagnética | ondas oscilatórias amortecidas nível 3 para IEC 61000-4-12 |
| compatibilidade eletromagnética | descarga eletroestática nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | imunidade a rajadas elétricas nível 4 para IEC 61000-4-4 |
| compatibilidade eletromagnética | imunidade a interferência radioelétrica irradiada nível 3 para IEC 61000-4-3 |
| compatibilidade eletromagnética | impulso de tensão/corrente nível 3 para IEC 61000-4-5 |
| temperatura ambiente do ar para funcionamento | -10-40 °C (sem) |
| temperatura ambiente do ar para funcionamento | 40-60 °C (com degradação de corrente de 2,2% por °C) |
| resistência ao choque | 15 gn of 11 ms para EN/IEC 60068-2-27 |
| altitude de funcionamento | <= 1000 m sem |
| altitude de funcionamento | > 1000...< 2000 m com degradação atual de 2,2% por 100 m adicionais |
| umidade relativa | 0-95 % sem condensação ou goteira para EN/IEC 60068-2-3 |
| temperatura ambiente do ar para armazenamento | -25-70 °C |
| padrões | EN/IEC 60947-4-2 |
| Principal | |
| classificação inicial IcL | 75 A of ligação na linha de alimentação do motor para aplicações padrão |
| tipo de início | iniciar com controle de torque (corrente limitada a 3.5 In) |
| corrente definida de fábrica | 69 A |
| grau de proteção IP | IP20 |
| aplicação específica do produto | pumps and fans |
| alimentação do motor kW | 37 kW 400 V |
| alimentação do motor kW | 37 kW 440 V |
| alimentação do motor kW | 18.5 kW 230 V |
| tipo de produto ou componente | acionador suave |
| nome do componente | ATS22 |
| número de fases da rede | trifásico |
| dissipação de alimentação em W | 63 W para aplicações padrão |
| categoria de uso | CA -53A |
| linha de produto | Altistart 22 |
| destino do produto | motores assíncronos |
| tensão nominal de fornecimento [Us] | 230..0,440 V - 15...10 % |
