| Complementar |
| conexões - terminais | terminais de braçadeiras roscadas, <= 2 x 1,5 mm² com extremidade do cabo para EN/IEC 60947-1 |
| conexões - terminais | terminais de braçadeiras roscadas, 1 x 0,5...1 x 2,5 mm² sem ponta do cabo para EN/IEC 60947-1 |
| descrição de terminais ISO nº 1 | (X1-X2)PL |
| [Ui] tensão de isolamento nominal | 250 V (graus de Poluição 3) para EN/IEC 60947-1 |
| tipo de sinalização | fixo |
| modo de fixação | porca de fixação sob a cabeça torque recomendado: 1.2 N.m (+/- 0,4 N.m) |
| centro de fixação | >= 30 x 40 mm (painel de suporte metal - Densidade: 1-6 mm |
| centro de fixação | >= 30 x 40 mm (painel de suporte plástico - Densidade: 2-6 mm |
| limites de tensão de alimentação | 0.8-1.1 V CA/CC |
| altura | 29 mm |
| vida útil | 50000 H com tensão nominal e 25 °C |
| compatibilidade de gama | XA2E |
| forma da cabeça do parafuso | cruzado compatível com JIS Nº 1 chave de fendas |
| forma da cabeça do parafuso | cruzado compatível com Philips Nº 1 chave de fendas |
| forma da cabeça do parafuso | cruzado compatível com pozidriv Nº 1 chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 4 mm chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 5,5 mm chave de fendas |
| [Uimp] tensão suportável de impulso nominal | 6 kV para EN/IEC 60947-1 |
| montagem do dispositivo | orifício de fixação - Diâmetro: 22.5 mm 22.3 +0.4/0 para EN/IEC 60947-5-1 |
| consumo de corrente | 20...27 mA |
| sinalização | CE |
| sinalização | CCC |
| largura | 29 mm |
| torque de aperto | 0.8-1.2 N.m para EN 60947-1 |
| Peso | 0.017 kg |
| profundidade | 53 mm |
| Meio ambiente |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| tratamento de proteção | TC |
| grau de proteção IP | IP40 para IEC 60529 (face frontal) |
| grau de proteção IP | IP40 para IEC 60529 (face posterior) |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| temperatura ambiente do ar para armazenamento | -40-80 °C |
| categoria de sobretensão | classe I para IEC 536 |
| padrões | GB 14.048,1 |
| padrões | IEC 60947-1 |
| padrões | GB 14048.5 |
| padrões | IEC 60947-5-1 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| certificações do produto | CE |
| certificações do produto | CCC |
| Principal |
| tensão nominal de fornecimento [Us] | 24 V CA/CC 50/60 Hz |
| linha de produto | Harmony Fácil XA2 |
| fonte de luz | LED |

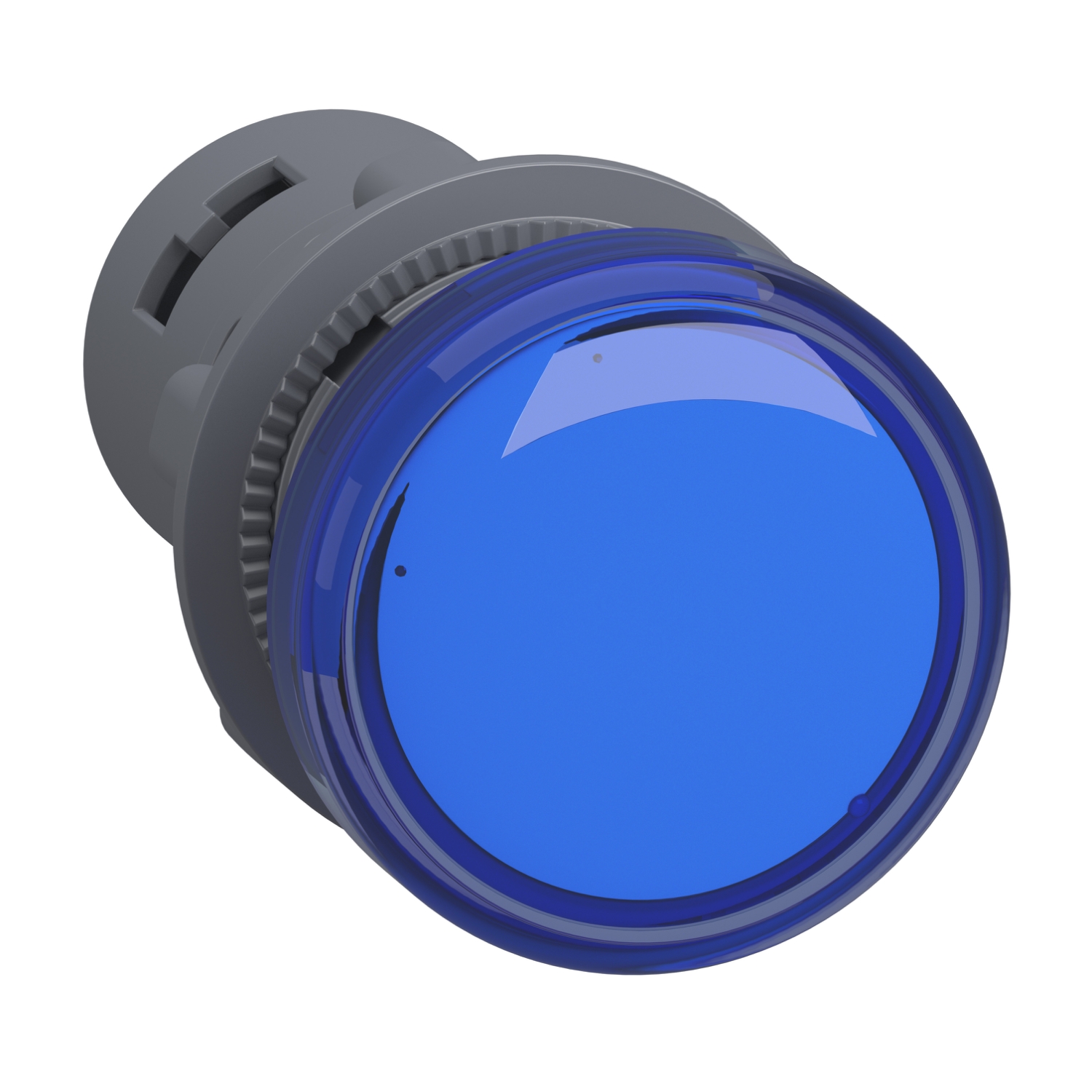

| tipo de produto ou componente | luz piloto monolítica |
| forma da cabeça da unidade de sinalização | redondo |
| diâmetro de montagem | 22 mm |
| venda por quantidade indivisível | 1 |
| base da lâmpada | LED incorporado |
| nome abreviado do dispositivo | XA2 |
| cor de lente ou tampa/operador | azul |
