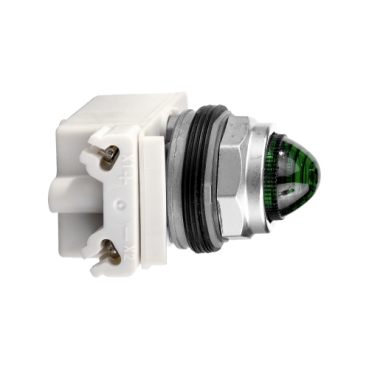

SINALEIRO S/TRAFO XB3BV33/9001KP1G9

Ref: 21.21.195 Cód: 9001KP1G9 Marca: Schneider Electric

SINALIZADOR 30MM METALICO COM TRAFO 110 6V VERDE

Descrição
Caracteristicas Técnicas

Documentos:

Product Data Sheet Declaração de Conformidade - 9001KP1G9 Declaração RoHS da China Declaração de Conformidade - 9001KP1G9 Declaração REACh Declaração de Conformidade - 9001KP1G9 Declaração RoHS da UE

Complementar
apresentação do dispositivo	Conjunto Montado
conexões - terminais	terminais de braçadeiras roscadas, 1 x 0,22...2 x 1,5 mm² para IEC 60947-1
fonte de luz	incandescente
[Ui] tensão de isolamento nominal	250 V (graus de Poluição 2) para IEC 60947-1
forma da cabeça da unidade de sinalização	redondo
cor de lente ou tampa/operador	verde
forma da cabeça do parafuso	com slots cruzados
base da lâmpada	BA 9s
tensão nominal de fornecimento [Us]	110 ... 120 V CA
proteção contra curto-circuito	10 A fusível tipo cartucho para IEC 60947-5-1
fonte de luz	incandescente
alimentação do bloco luminoso	via transformador integral 120 V CA 6 V)
diâmetro de montagem	30 mm
[Ith] corrente térmica ao ar livre convencional	10:00 AM
Peso	0.21 kg
[Uimp] tensão suportável de impulso nominal	2.5 kV para IEC 60947-1
altura total CAD	70 mm
material do aro	metal cromado
compatibilidade de gama	9001K
posição de operação	qualquer posição
torque de aperto	0.8-0.8 N.m para IEC 60947-1
largura total CAD	54 mm
tipo de lente	abobadado plástico
forma da cabeça do parafuso	com slots cruzados
profundidade total CAD	42 mm
Meio ambiente
tratamento de proteção	TC
grau de proteção NEMA	NEMA 1
grau de proteção NEMA	NEMA 12
grau de proteção NEMA	NEMA 13
grau de proteção NEMA	NEMA 2
grau de proteção NEMA	NEMA 3
grau de proteção NEMA	NEMA 3R
grau de proteção NEMA	NEMA 4
grau de proteção NEMA	NEMA 6
grau de proteção IP	IP66 para IEC 60529
resistência ao choque	50 gn para IEC 60068-2-27
padrões	CSA C22.2 No 14
padrões	EN/IEC 60947-5-4
padrões	EN/IEC 60947-1
padrões	UL 508
padrões	EN/IEC 60947-5-1
padrões	JIS C 852
padrões	JIS C8201-5-1
padrões	JIS C8201-1
temperatura ambiente do ar para funcionamento	-25-70 °C
certificações do produto	UL 508
certificações do produto	NEMA
resistência à vibração	7 gn (f = 2-500 Hz) para IEC 60068-2-6
temperatura ambiente do ar para armazenamento	-40-70 °C
categoria de sobretensão	classe II para IEC 61140
Principal
linha de produto	Harmony 9001K
tipo de produto ou componente	luz piloto
nome abreviado do dispositivo	9.001K
