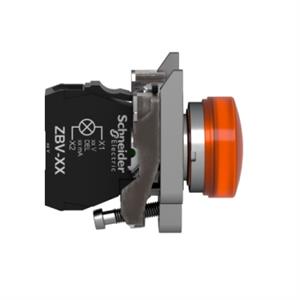

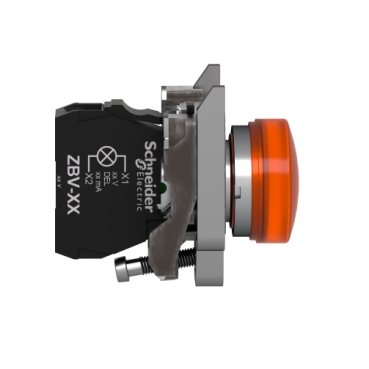

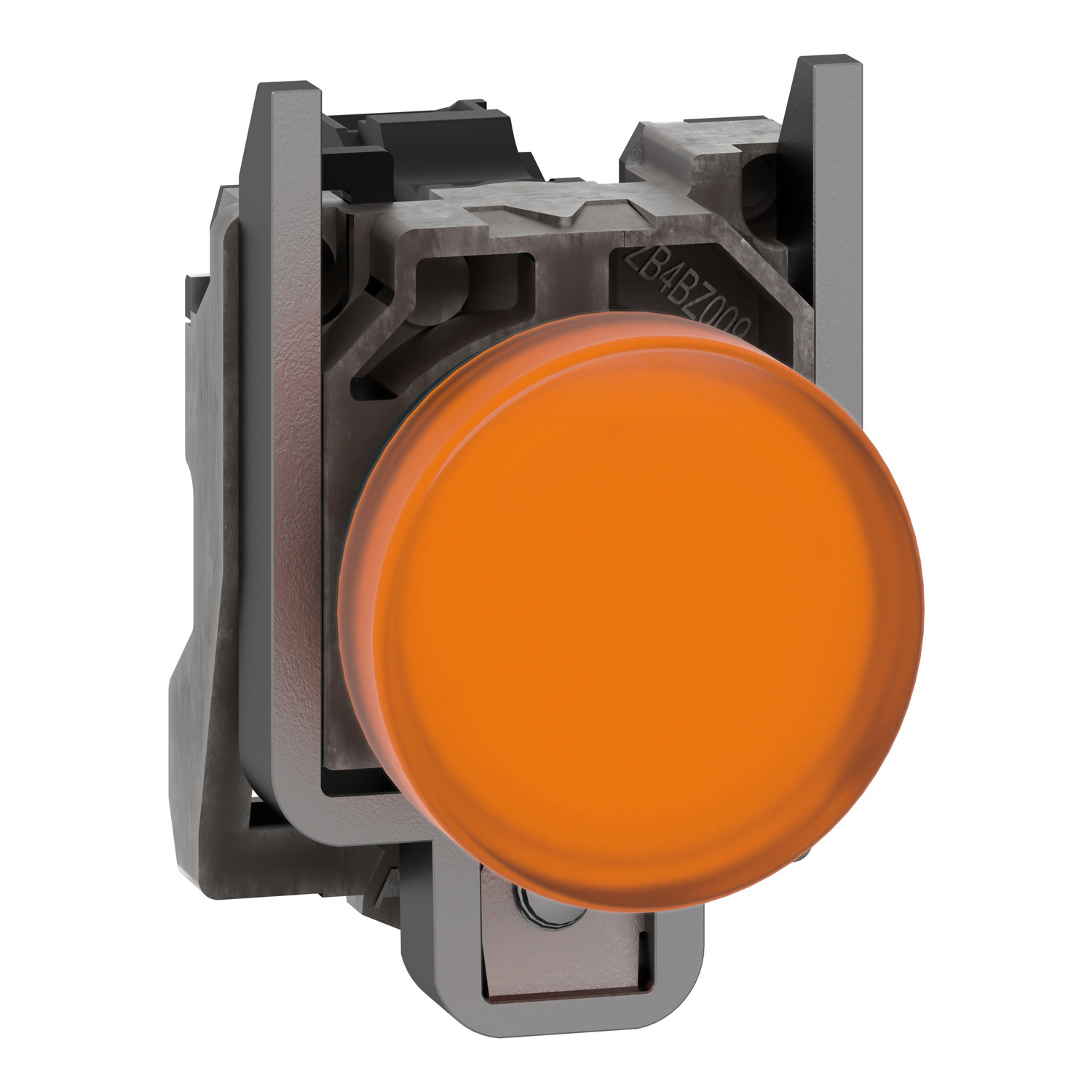

SINALEIRO C/LED XB4BVB5
Ref: 21.16.235 Cód: SINALEIRO C/LED XB4BVB5 Marca: SCHNEIDER
Sinalizador modular Ø22mm metálico, LED, laranja, 24VCA/CC
O XB4BVB5 é um sinalizador metálico laranja da linha Harmony XB4, sua tens
ão de funcionamento é de 24VCA/CC e utiliza a tecnologia de LED integrado.
É projetado para indicar de forma clara o status do processo e das operaçõ
es da máquina, pode ser facilmente instalado em painéis com furação padr?
?o de 22mm. Mesmo à distância é visualmente distinguível graças a sua il
uminação brilhante. É resistente a impactos, poeira, água e vibração gr
aças ao seu IP66 / IP67 / IP69 / IP69K, tornando-a ideal para operação em
ambientes agressivos. Graças à sua simplicidade de instalação, flexibilid
ade e robustez, atende aos requisitos da maioria das aplicações industriais
, dentre elas podemos citar: Mineradoras, Petroleiras, Máquinas de usinagem
e embalagem, Indústrias automotivas e de Tratamento de água.
Documentos:
Product Data SheetDeclaração de Conformidade - XB 4BVB5 Declaração RoHS da ChinaDeclaração de Conformidade - XB4BVB5 Declaração RoHS da UE| Complementar | |
| largura | 30 mm |
| profundidade | 54 mm |
| descrição de terminais ISO nº 1 | (X1-X2)PL |
| customizable | 1 |
| Peso | 0.08 kg |
| [Uimp] tensão suportável de impulso nominal | 4 kV para EN 60947-1 |
| consumo de corrente | 18 mA |
| apresentação do dispositivo | Conjunto Montado |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| GCR BRIDGE | XB4BVCUST03 |
| conexões - terminais | terminais de braçadeiras roscadas, <= 2 x 1,5 mm² com extremidade do cabo para EN/IEC 60947-1 |
| conexões - terminais | terminais de braçadeiras roscadas, 1 x 0,22...2 x 2,5 mm² sem ponta do cabo para EN/IEC 60947-1 |
| vida útil | 100000 H com tensão nominal e 25 °C |
| resistência a sobretensão | 1 kV para IEC 61000-4-5 |
| [Ui] tensão de isolamento nominal | 250 V (graus de Poluição 3) para EN 60947-1 |
| tipo de sinalização | fixo |
| limites de tensão de alimentação | 19.2-30 V CC |
| limites de tensão de alimentação | 21.6-26.4 V CA |
| compatibilidade de gama | XB4 |
| escudo de isolamento | sim |
| tensão nominal de fornecimento [Us] | 24 V |
| altura | 47 mm |
| Meio ambiente | |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| grau de proteção IK | IK06 para IEC 50102 |
| certificações do produto | CSA |
| certificações do produto | UL listado |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-5-4 |
| padrões | JIS C8201-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-1 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-5 |
| padrões | JIS C8201-1 |
| classe de proteção contra choques elétricos | classe I para IEC 60536 |
| resistência a descarga eletroestática | 6 kV no contato (em peças metálicas) para IEC 61000-4-2 |
| resistência a descarga eletroestática | 8 kV ao ar livre (em peças de isolamento) para IEC 61000-4-2 |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência a campos eletromagnéticos | 10 V/m para IEC 61000-4-3 |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| tratamento de proteção | TH |
| resistência a rajadas momentâneas rápidas | 2 kV para IEC 61000-4-4 |
| resistência à vibração | 5 gn (f = 12-500 Hz) para IEC 60068-2-6 |
| emissão eletromagnética | classe B para IEC 55011 |
| Principal | |
| base da lâmpada | LED incorporado |
| nome abreviado do dispositivo | XB4 |
| tipo de produto ou componente | luz piloto |
| forma da cabeça da unidade de sinalização | redondo |
| cor de lente ou tampa/operador | laranja |
| informações adicionais do operador | com lente simples |
| linha de produto | Harmony XB4 |
| tipo de cabeça | standard |
| material do colar de fixação | zamak |
| material do aro | metal cromado |
| venda por quantidade indivisível | 1 |
| cor da fonte de luz | laranja |
| fonte de luz | LED protegido |
| diâmetro de montagem | 22 mm |
| tensão nominal de fornecimento [Us] | 24 V CA/CC 50/60 Hz |
