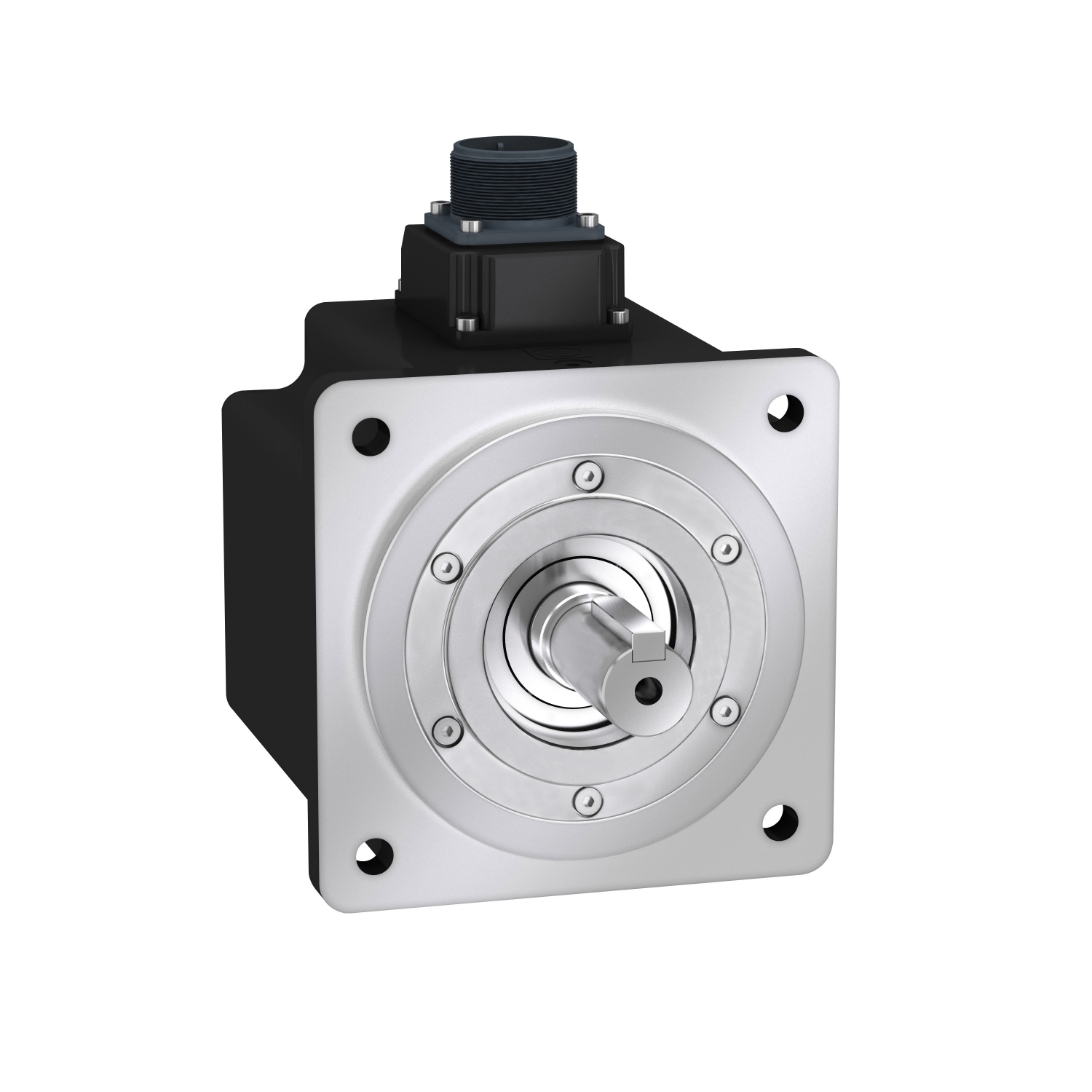

SERVO MOTOR BCH2MM1023CA6C
Ref: 21.86.010 Cód: BCH2MM1023CA6C Marca: Schneider Electric
Este produto faz parte da faixa do Lexium 28, uma oferta de unidades de servo de movimento para máquinas de 0,05 a 4,5kW. O motor servo sem escova possui um alto momento de inércia com velocidade mecânica máxima de 3000rpm e eixo de chave paralela IP65 sem segurar o freio. É um servo motores de segunda geração, adequado para uma ampla variedade de aplicações devido aos diferentes níveis de inércia motora oferecidos. Possui uma tensão de alimentação nominal de 220V, uma corrente contínua de 5,77a e uma potência contínua de 1000W. Este produto é compatível com as unidades LEXIUM 28 e LEXIUM 26D servo. Ele suporta suporte de flange padrão asiático de 130 mm com um sistema de resfriamento de convecção natural. Lexium 28 e Lexium BCH2, o pacote de servo otimizado para todas as soluções de controle de movimento são econômicas, eficientes em termos de energia e segurança incorporada. Lexium 28 drives servo e lexium bch2 servo motores, pacotes de servo otimizados para máquinas compactas.
Documentos:
Product Data SheetDeclaração de Conformidade - BCH2MM1023CA6C Declaração RoHS da ChinaDeclaração de Conformidade - BCH2MM1023CA6C Declaração RoHS da UEDeclaração de Conformidade - BCH2MM1023CA6C Declaração RoHS da UEDeclaração de Conformidade Ambiental - BCH2MM1023CA6C Declaração REACh| Complementar | |
| temperatura do ima quente | 100 °C |
| coeficiente de saturação 2 | -0.0078140960163432 |
| coeficiente de saturação 3 | 1,58E-11 |
| coeficiente de saturação 1 | -3,82E-08 |
| compatibilidade do produto | LXM26D propulsor servo motor a 1 kW, 220 V, monofásico |
| compatibilidade do produto | LXM26D propulsor servo motor a 1 kW, 220 V, trifásico |
| compatibilidade do produto | LXM28... propulsor servo motor a 1 kW, 220 V, monofásico |
| compatibilidade do produto | LXM28... propulsor servo motor a 1 kW, 220 V, trifásico |
| constante temporal elétrica do estator | 11.94 ms a 20 °C |
| esforço radial máximo Fr | 670 N a 2000 rpm |
| conexão elétrica | conector MIL |
| suporte de montagem | flange padrão asiático |
| número de pilhas do motor | 1 |
| inércia do rotor | 6.63 kg.cm² |
| Constante de força eletromotriz inversa | 50 V/krpm a 20 °C |
| esforço axial máximo Fa | 200 N |
| profundidade do colar de centralização | 8 mm |
| freio de retenção | sem |
| corrente máxima permanente | 6.29 A |
| diâmetro do circulo dos orifícios de montagem | 145 mm |
| potencia continua | 1000 W |
| velocidade máxima mecânica | 3000 rpm |
| corrente continua parado | 5.77 A |
| coeficiente de queda de tensão do motor | 1 |
| torque nominal | 4.77 N.m of LXM26D a 7 A, 220 V, monofásico |
| torque nominal | 4.77 N.m of LXM26D a 7 A, 220 V, trifásico |
| torque nominal | 4.77 N.m of LXM28... a 7 A, 220 V, monofásico |
| torque nominal | 4.77 N.m of LXM28... a 7 A, 220 V, trifásico |
| temperatura do ima rt | 20 °C |
| número de fases da rede | 1 |
| coeficiente 1_5 | -7.8919E-30 N.m/rpm5 |
| coeficiente 1_6 | 3.2E-34 N.m/rpm6 |
| coeficiente 1_3 | -2.965143E-22 N.m/rpm3 |
| coeficiente 1_4 | 7.11E-26 N.m/rpm4 |
| coeficiente 1_1 | -1.87500000003E-5 N.m/rpm |
| coeficiente 1_2 | 5.62440546E-19 N.m/rpm² |
| constante de torque | 0.83 N.m/A a 20 °C |
| torque de perda contínua | 4.77 N.m of LXM26D a 7 A, 220 V, monofásico |
| torque de perda contínua | 4.77 N.m of LXM26D a 7 A, 220 V, trifásico |
| torque de perda contínua | 4.77 N.m of LXM28... a 7 A, 220 V, monofásico |
| torque de perda contínua | 4.77 N.m of LXM28... a 7 A, 220 V, trifásico |
| temperatura do cobre quente | 135 °C |
| fim de eixo | roscado |
| velocidade nominal | 2000 rpm of LXM26D a 7 A, 220 V, monofásico |
| velocidade nominal | 2000 rpm of LXM26D a 7 A, 220 V, trifásico |
| velocidade nominal | 2000 rpm of LXM28... a 7 A, 220 V, monofásico |
| velocidade nominal | 2000 rpm of LXM28... a 7 A, 220 V, trifásico |
| tipo de feedback | 20 bits single turn absolute encoder |
| resistência do estator | 0.62 Ohm a 20 °C |
| coeficiente 2_0 | 0 N.m |
| coeficiente 2_1 | 8.75000000000026E-6 N.m/rpm |
| comprimento do eixo | 55 mm |
| potencia de entrada de frenagem | 19.7 W |
| número de fases da rede | trifásico |
| número de fases da rede | monofásico |
| corrente máxima Irms | 19.64 A of LXM28... a 1 kW, 220 V |
| comprimento | 147 mm |
| Peso | 7 kg |
| referência de medição | BCH2 |
| diametro do colar de centragem | 110 mm |
| indutância do estator | 7.4 mH a 20 °C |
| tamanho da flange do motor | 130 mm |
| tensão nominal de fornecimento [Us] | 220 V |
| potência nominal de saída | 1000 W of LXM26D a 7 A, 220 V, monofásico |
| potência nominal de saída | 1000 W of LXM26D a 7 A, 220 V, trifásico |
| potência nominal de saída | 1000 W of LXM28... a 7 A, 220 V, monofásico |
| potência nominal de saída | 1000 W of LXM28... a 7 A, 220 V, trifásico |
| torque de perda máxima | 14.3 N.m of LXM26D a 7 A, 220 V, monofásico |
| torque de perda máxima | 14.3 N.m of LXM26D a 7 A, 220 V, trifásico |
| torque de perda máxima | 14.3 N.m of LXM28... a 7 A, 220 V, monofásico |
| torque de perda máxima | 14.3 N.m of LXM28... a 7 A, 220 V, trifásico |
| número de orifícios de montagem | 4 |
| flange do eixo de distância | 8 mm |
| comprimento de chave | 8 mm |
| diâmetro do eixo | 22 mm |
| diâmetro do orifícios de montagem | 9.2 mm |
| tipo de resfriamento | convecção natural |
| erro de precisão (angular) | 0.044 ° |
| Meio ambiente | |
| grau de proteção IP | IP50 IM V3 |
| grau de proteção IP | IP65 IM B5, IM V1 |
| temperatura ambiente do ar para funcionamento | -20-40 °C |
| Principal | |
| nome abreviado do dispositivo | BCH2 |
| compatibilidade de gama | Lexium 28 |
| tipo de produto ou componente | servomotor |
