RELE TENSAO RM4TR31/RM22TR31

Ref: 21.08.158 Cód: RM22TR31 Marca: Schneider Electric

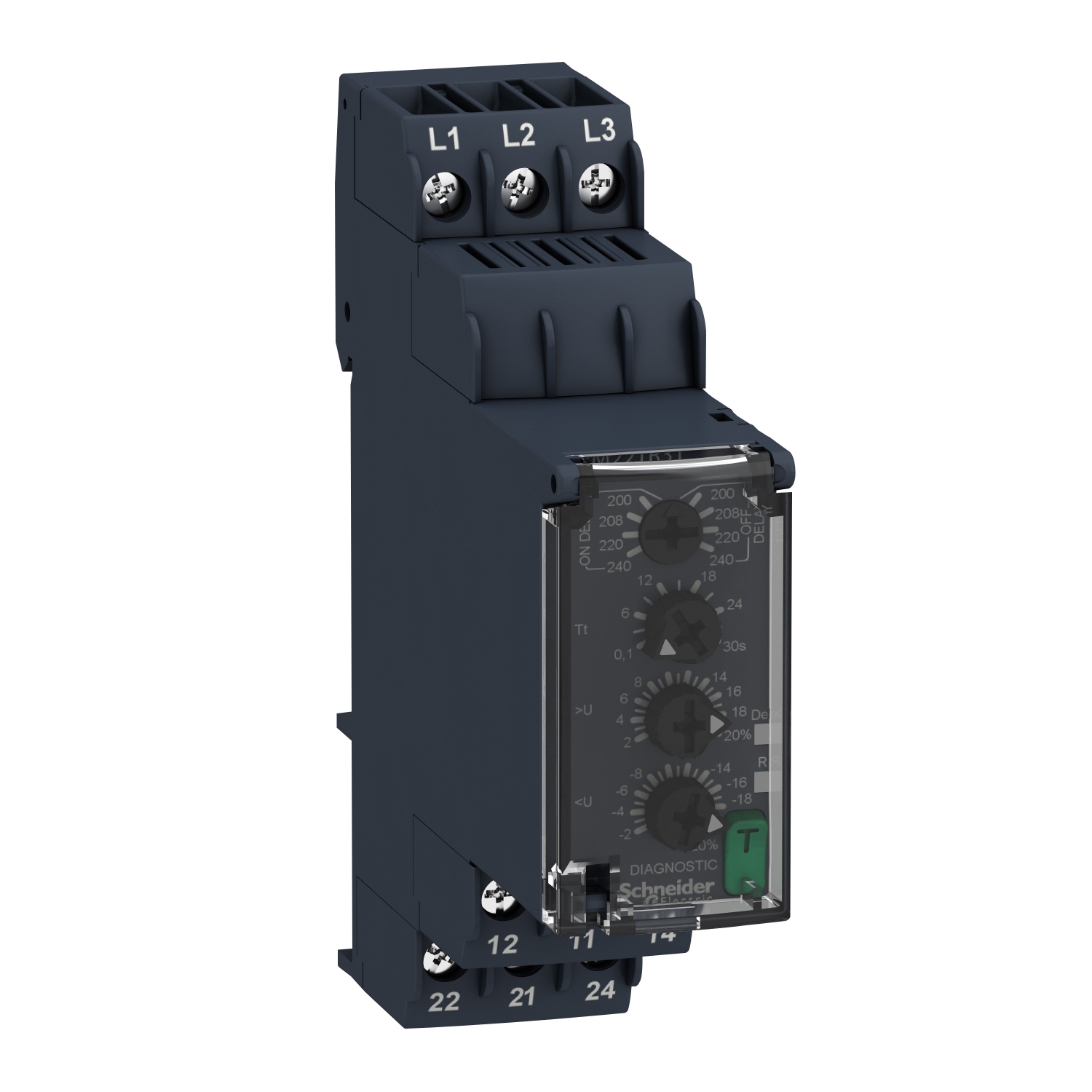

Relé de controle e medição de redes trifásicas, multifunção, on/off delay (0,1...30s), 2NAF, 8A, 200...240VCA

Descrição
Caracteristicas Técnicas

Este relé de controle Harmony RM22TR permite o monitoramento do controle de tensão em redes de 3 fases. Este relé de controle modular de 3 fases é ideal para o monitoramento dos valores elétricos e da variação de tensão em painéis de controle industriais e prediais. Ele se aplica a um amplo tipo de aplicações de automação industrial, como de içamento, embalagem, elevadores, têxteis, água. Ele tem um dos formatos finos do mercado com 22,5 mm de largura, permitindo uma instalação flexível e fácil no trilho DIN, usando o mesmo espaço que qualquer dispositivo DIN modular de 1 polo. Também oferece uma função de memória selecionável, LED integral para indicar o status do controle, tampa selável, com ajustes simples e precisos com aparadores de parafuso. Ele fornece ao usuário informações sobre o gerenciamento e a falha do desligamento automático para uma rápida identificação e solução de problemas da falha. Controlador multifunção para ampla escolha selecionado em sistemas automatizados lógicos com fiação, ideal para reforma de instalações antigas sem usar um PLC.

Documentos:

Product Data Sheet Declaração de Conformidade - RM22TR31 Declaração RoHS da UE Declaração de Conformidade - RM22TR31 Declaração REACh Declaração de Conformidade - RM22TR31 Declaração RoHS da China

Complementar
categoria de uso	CA-15 para IEC 60947-5-1
categoria de uso	CC-13 para IEC 60947-5-1
categoria de uso	CA-1 para IEC 60947-4-1
categoria de uso	CC-1 para IEC 60947-4-1
Peso	0.09 kg
tensão de comutação máxima	250 V CA
resistência de isolamento	> 100 MOhm a 500 V CC para IEC 60255-27
tempo de reposição	1500 ms a tensão máxima
conexões - terminais	terminais de parafuso, 2 x 0,5 x 2 ... 2,5 mm² (AWG 20...AWG 14 sólido sem ponta do cabo
conexões - terminais	terminais de parafuso, 2 x 0,2...2 x 1,5 mm² (AWG 24 ... 18 AWG flexível com extremidade do cabo
conexões - terminais	terminais de parafuso, 1 x 0,5 ... 1 x 3,3 mm² (AWG 20 ... AWG 6 sólido sem ponta do cabo
conexões - terminais	terminais de parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 24 ... 16 AWG flexível com extremidade do cabo
categoria de sobretensão	III para IEC 60664-1
categoria de sobretensão	III para UL 508
desvio de atraso	<= 0.05 % per degree centigrade dependendo da temperatura ambiente admissível
desvio de atraso	<= 1 % within the supply voltage range
definição da precisão do atraso horário	10%
limites de tensão de alimentação	160-288 V CA
suporte de montagem	trilho DIN de 35 mm para EN/IEC 60715
durabilidade mecânica	10000000 ciclos
compatibilidade de gama	RM22
material da caixa	plástico auto-extintor
limites de tensão de circuito de controle	- 20 % + 20 % Un
tensão de ajuste do limiar	2...20% de Un selecionados
posição de montagem	qualquer posição
largura	22.5 mm
torque de aperto	0.6-1 N.m para IEC 60947-1
durabilidade elétrica	100000 ciclos
aumento de atraso na inicialização	650 ms
frequência de alimentação	50..0,60 Hz +/- 10 %
precisão de repetição	+/- 0.5 % of circuito de entrada e medição
precisão de repetição	+/- 3% of atraso
tensão nominal de fornecimento [Us]	200...240 V CA
intervalo de tensões	200...240 V Fase Fase
dados de fiabilidade de segurança	MTTFd = 388.1 years
dados de fiabilidade de segurança	B10d = 350000
corrente de comutação mínima	10 mA a 5 V CC
maximum measuring cycle	150 ms ciclo de medição como valor rms verdadeiro
desvio do limite de comutação	<= 0.05 % per degree centigrade dependendo da temperatura ambiente admissível
desvio do limite de comutação	<= 1 % within the supply voltage range
corrente de comutação máxima	8 A CA
histerese	2-2 % fixo seleccionável
erro de medição	< 1% sobre todo o intervalo com variação da tensão
erro de medição	< 0,05%/°C com variação da temperatura
limiar de detecção da tensão	< 100 V CA
LED de status	retransmitir ON: LED (amarelo)
LED de status	potência LIGAR: LED (verde)
contatos de saída	2 F/A
consumo de potência em VA	10-10 VA a 240 V CA 60 Hz
material de contatos	sem cádmio
tempo de resposta	<= 300 ms
definição da precisão do limiar de comutação	+/- 10 % of the full scale
Meio ambiente
resistência à vibração	0,075 mm (f = 10-58.1 Hz não está em funcionamento para IEC 60068-2-6
resistência à vibração	1 gn (f = 10-58.1 Hz não está em funcionamento para IEC 60068-2-6
resistência à vibração	0.035 mm (f = 58.1-150 Hz em funcionamento para IEC 60068-2-6
resistência à vibração	0,5 gn (f = 58.1-150 Hz em funcionamento para IEC 60068-2-6
tensão de teste dielétrica	2.5 kV CA 50 Hz, 1 min para IEC 60255-27
imunidade a microquebras	10 ms
resistência ao choque	15 gn (Duração = 11 ms of não está em funcionamento para IEC 60068-2-27
resistência ao choque	5 gn (Duração = 11 ms of em funcionamento para IEC 60068-2-27
temperatura ambiente do ar para funcionamento	-20-50 °C a 60 Hz
temperatura ambiente do ar para funcionamento	-20-60 °C a 50 Hz CA/CC
compatibilidade eletromagnética	immunity for residential, commercial and light-industrial environments para EN/IEC 61000-6-1
compatibilidade eletromagnética	imunidade para ambientes industriais para EN/IEC 61000-6-2
compatibilidade eletromagnética	emissão padrão para ambientes residenciais, comerciais e industriais leve para EN/IEC 61000-6-3
compatibilidade eletromagnética	emissão padrão para ambientes industriais para EN/IEC 61000-6-4
compatibilidade eletromagnética	descarga eletroestática - nível de teste: 6 kV (descarga do contato)nível 3 para IEC 61000-4-2
compatibilidade eletromagnética	descarga eletroestática - nível de teste: 8 kV (descarga do ar)nível 3 para IEC 61000-4-2
compatibilidade eletromagnética	teste de imunidade ao campo eletromagnético de radiofrequência com radiação - nível de teste: 10 V/mnível 3 para IEC 61000-4-3
compatibilidade eletromagnética	teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: 4 kV (direto)nível 4 para IEC 61000-4-4
compatibilidade eletromagnética	teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: 2 kV (capacitive coupling)nível 4 para IEC 61000-4-4
compatibilidade eletromagnética	surge immunity test - nível de teste: 4 kV (modo comum)nível 4 para IEC 61000-4-5
compatibilidade eletromagnética	surge immunity test - nível de teste: 2 kV (modo diferencial)nível 4 para IEC 61000-4-5
compatibilidade eletromagnética	emissões guiadas e irradiadasgrupo de classe B 1 para CISPR 11
compatibilidade eletromagnética	emissões guiadas e irradiadasclasse B para CISPR22
padrões	EN / IEC 60255-1
certificações do produto	CSA
certificações do produto	CCC
certificações do produto	EAC
certificações do produto	China RoHS
certificações do produto	RCM
certificações do produto	CE
certificações do produto	GL
certificações do produto	UL
graus de poluição	3 para IEC 60664-1
graus de poluição	3 para UL 508
temperatura ambiente do ar para armazenamento	-40-70 °C
umidade relativa	93-97 % a 25-55 °C para IEC 60068-2-30
grau de proteção IP	IP20 para IEC 60529 (terminais)
grau de proteção IP	IP40 para IEC 60529 (caixa)
grau de proteção IP	IP50 para IEC 60529 (painel frontal)
Principal
Relé	RM22TR
tipo de relé	relé de controle
tipo de atraso	angulada 0.1...30 s, +/- 10% do valor da escala completa ao ultrapassar o limiar Tt
parâmetros monitorizados do relé	sequência de fases
parâmetros monitorizados do relé	detecção de falha de fase
parâmetros monitorizados do relé	detecção de sobretensão e subtensão
linha de produto	Zelio Control
intervalo de medição	200...240 V tensão CA
capacidade de comutação em VA	2000 VA
tipo de produto ou componente	relés de controle e medição modular
número de fases da rede	trifásico
