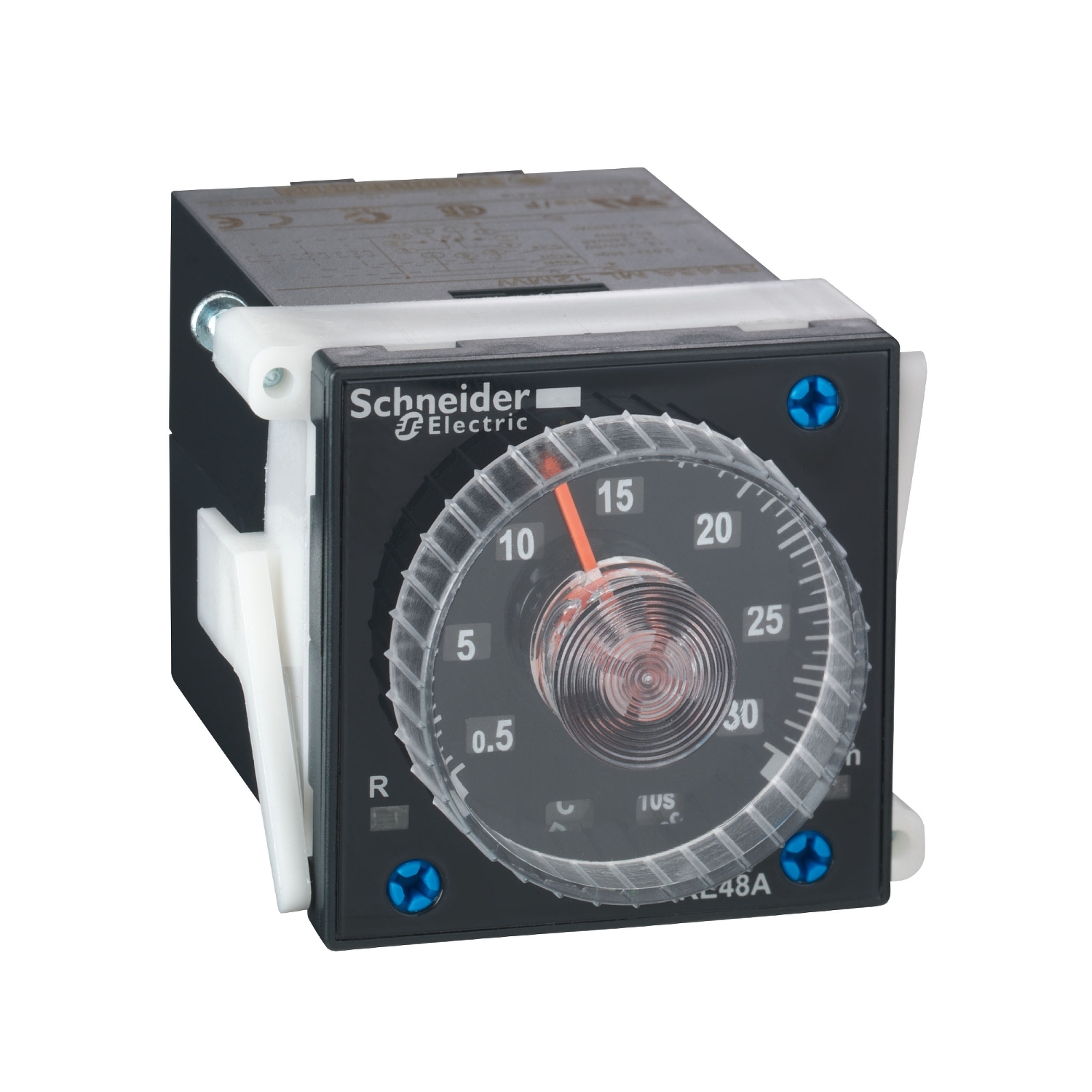

RELE TEMPORIZ. MULTIFUNCOES RE48AML12MW

Ref: 21.08.123 Cód: RE48AML12MW Marca: Schneider Electric

Relé temporizador eletrônico, 5A, 2NAF, 0,02s...300h, multifunção, 24...240VCA/CC, 11 pinos

Descrição
Caracteristicas Técnicas

O RE48AML12MW é um relé temporizador eletrônico de multifunção da linha Harmony RE48. Pode ser definido entre 0,02 segundos e 300 horas, tem uma corrente de saída de 8 A. Este relé de temporização eletrônico de multifunção é ideal para fornecer controle de temporização em sistemas de automação, como abertura automática de portas, alarme, iluminação em banheiros e barreiras de estacionamento. Possui um dos formatos mais finos do mercado, permitindo uma instalação fácil e flexível em trilho DIN, usando o mesmo espaço que qualquer dispositivo DIN eletrônico. Também oferece tampa selável, configurações simples e precisas com cortadores rotativos. A faixa de temporização selecionável oferece uma solução completa para o seu sistema de gerenciamento de energia. Temporizador de multifunção para uma integração simples em esquemas lógicos conectados, ideal para reforma de instalações antigas sem uso de CLP.

Documentos:

Product Data Sheet Declaração de Conformidade - RE48AML12MW Declaração RoHS da China Declaração de Conformidade - RE48AML12MW Declaração REACh Declaração de Conformidade - RE48AML12MW Declaração RoHS da UE Declaração de Conformidade - RE48AML12MW Declaração RoHS da UE Declaração de Conformidade - RE48AML12MW Declaração RoHS da UE Declaração de Conformidade - RE48AML12MW Declaração RoHS da UE

Complementar
tensão de saída	240 V a 5 A CA-12
tensão de saída	30 V a 2 A CC-13
tensão de saída	240 V a 1.5 A CA-15
consumo de potência em W	0.5 W a 24 V
consumo de potência em W	1.7 W a 240 V
definição da precisão do atraso horário	+/- 5% da escala completa a 25 ? para IEC 61812-1
duração mínima do pulso	20 ms
tempo de reposição	25 ms na desenergização
consumo de potência em VA	1.1 VA a 24 V
consumo de potência em VA	4.8 VA a 240 V
tensão de comutação máxima	250 V CA/CC
funcionalidade	multifunções
suporte de montagem	montado na base: tomada
suporte de montagem	montado no painel: sistema fornecido com o produto
derivação de temperatura	+/-0,02%/°C do valor de definição máximo para IEC 61812-1
duração da detecção	55 ms
corrente de comutação máxima	5:00 AM
tipo de controle	interruptor seletor painel frontal
sinalização	CE
tamanho da placa frontal do produto	48 x 48 mm
Peso	0.14 kg
resistência a sobretensão	1 kV modo diferencial para IEC 61000-4-5, nível 3
resistência a sobretensão	2 kV modo comum para IEC 61000-4-5, nível 3
desvio de tensão	+/- 0,2%/V do valor de definição máximo a 48...240 V
desvio de tensão	+/- 1%/V do valor de definição máximo a 24...48 V
durabilidade elétrica	100000 ciclos
corrente de comutação mínima	100 mA
sinalização local	N/A
sinalização local	N/A
sinalização local	N/A
durabilidade mecânica	30000000 ciclos
no fator de carga	100%
material da caixa	autoextintor
capacidade de corte	1250 VA
time delay type	A, B, C, Di
precisão de repetição	+/-0,2% do valor de definição máximo para IEC 61812-1
compatibilidade de gama	RE48
Meio ambiente
desvio de umidade	+/-0,05%/%RH do valor de definição máximo para IEC 61812-1
resistência à vibração	0,35 mm (f = 10-55 Hz) para IEC 60068-2-6
resistência a descarga eletroestática	6 kV em contato para EN/IEC 61000-4-2, nível 3
resistência a descarga eletroestática	8 kV em ar para EN/IEC 61000-4-2, nível 3
umidade relativa	93-93 % sem condensação para IEC 60068-2-3
imunidade a campos radioelétricos	10 V (0,15...80 MHz) para EN/IEC 61000-4-6, nível 3
força dielétrica	1 kV 1 mA/1 minuto para IEC 61812-1
resistência a rajadas momentâneas rápidas	N/A
resistência a rajadas momentâneas rápidas	N/A
temperatura ambiente do ar para armazenamento	-40-70 °C
grau de proteção IP	IP40 para IEC 60529 (caixa)
grau de proteção IP	IP50 para IEC 60529 (face frontal)
immunity to voltage dips	30 % / 10 ms para EN/IEC 61000-4-11
immunity to voltage dips	60 % / 100 ms para EN/IEC 61000-4-11
immunity to voltage dips	95 % / 5 s para EN/IEC 61000-4-11
proteção contra choques elétricos	4 kV class III para IEC 60664-1
proteção contra choques elétricos	4 kV class III para IEC 61812-1
resistência a campos eletromagnéticos	10 V/m 26 MHz a 1 GHz para IEC 61000-4-3, nível 3
temperatura ambiente do ar para funcionamento	-20-50 °C
padrões	IEC 61812-1
padrões	EN 50081-1/2
padrões	93/68/CEE
padrões	89/336/CEE
padrões	EN 50082-1/2
padrões	IEC 60669-2-3
padrões	73/23/CEE
perturbação com radiação/conduzida	classe B 0,15...30 MHz para EN 55022 (EN 55011 grupo 1)
imunidade a microquebras	10 ms
certificações do produto	GL
certificações do produto	UL
certificações do produto	cULus
certificações do produto	CSA
certificações do produto	C-Tick
Principal
intervalo de tensões	0,85...1,1 Us CA
intervalo de tensões	0,9...1,1 Us CC
tipo e composição dos contatos	2 F/A contatos cronometrados, AgNi (sem cádmio)
tipo de saída digital	relé
tipo de produto ou componente	relé de temporização eletrônico
nome do componente	RE48A
linha de produto	Zelio Time
tensão nominal de fornecimento [Us]	24...240 V CA/CC 50/60 Hz
time delay range	0.5...30 s
time delay range	5...300 s
time delay range	0.2...12 mín
time delay range	0.5...30 H
time delay range	2...120 s
time delay range	0.05...3 s
time delay range	0.2...12 s
time delay range	0.02...1.2 s
time delay range	2...120 mín
time delay range	5...300 mín
time delay range	0.5...30 mín
time delay range	5...300 H
time delay range	2...120 H
time delay range	0.2...12 H
tipo de atraso	B
tipo de atraso	ED
tipo de atraso	A
tipo de atraso	C
[In] corrente nominal	5:00 AM
conexão elétrica	sub-base de ligação 11 pino(s)
