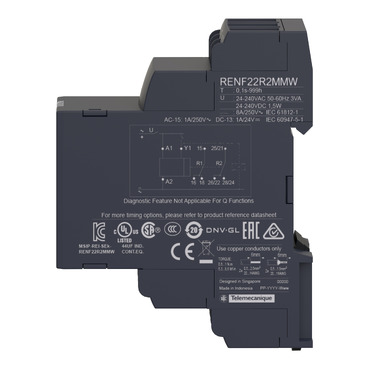

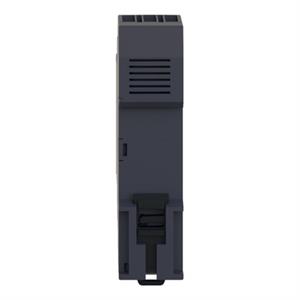

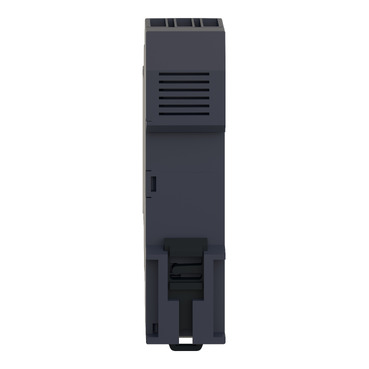

RELE TEMPORIZ. MULTIFUNCAO RENF22R2MMW
Ref: 21.08.120 Cód: RENF22R2MMW Marca: Schneider Electric
Relé temporizador modular NFC, 8A, 2NAF, 0,1s...999h, multifunção, 24...240VCA/CC
O RENF22R2MMW é um relé de temporização modular NFC da linha Harmony REN. É ideal para fornecer controle de temporização em sistemas de automação, como abertura automática de portas, alarme, iluminação em banheiros e barreiras de estacionamento. Possui um dos formatos mais finos do mercado, permitindo uma instalação fácil e flexível em trilho DIN, usando o mesmo espaço que qualquer dispositivo DIN modular de 1 pólo. Também oferece tampa selável, configurações simples e precisas com cortadores rotativos.
Documentos:
Product Data SheetDeclaração de Conformidade - RENF22R2MMW Declaração RoHS da UEDeclaração de Conformidade - RENF22R2MMW Declaração REAChDeclaração de Conformidade - RENF22R2MMW Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - RENF22R2MMW Declaração RoHS da China| Complementar | |
| consumo de potência em W | 1.5 W a 240 V CC |
| consumo de potência em W | 0.6 W a 24 V CC |
| tipo e composição dos contatos | 2 F/A contato cronometrado, sem cádmio |
| tipo e composição dos contatos | 1 F/A timed and instantaneous contact, sem cádmio |
| tipo de saída digital | relé |
| definição da precisão do atraso horário | +/- 1 % of 1...999 h a 25 °C |
| definição da precisão do atraso horário | +/- 2 % of 1 H a 25 °C |
| definição da precisão do atraso horário | +/- 20 ms of 100 ms...10 s a 25 °C |
| resistência de isolamento | 100 mOhm a 500 V CC para IEC 60664-1 |
| consumo de potência em VA | 3-3 VA a 240 V CA |
| distância de escoamento | 4 kV/3 para IEC 60664-1 |
| maximum delay response | 100 ms |
| potência nominal | 2.0E-4 MW |
| capacidade de comutação em VA | 2000 VA |
| duração mínima do pulso | 100 ms com carga em paralelo |
| duração mínima do pulso | 60 ms sem carga |
| corrente de comutação máxima | 8:00 AM |
| distância de funcionamento | 10 mm |
| intervalo de tensões | 0,85...1,1 Un |
| material da caixa | autoextintor |
| dados de fiabilidade de segurança | MTTFd = 227.5 years 100 % duty cycle continuous operating condition at 30 °C |
| posição de montagem | qualquer posição |
| largura | 22.5 mm |
| tipo de atraso | TT |
| tipo de atraso | Ak |
| tipo de atraso | Ah |
| tipo de atraso | ED |
| tipo de atraso | Pt |
| tipo de atraso | H |
| tipo de atraso | At |
| tipo de atraso | Dt |
| tipo de atraso | Ad |
| tipo de atraso | A |
| tipo de atraso | Qt |
| tipo de atraso | N |
| tipo de atraso | Li |
| tipo de atraso | L |
| tipo de atraso | Qtt |
| tipo de atraso | O |
| tipo de atraso | Ht |
| tipo de atraso | Lit |
| tipo de atraso | C |
| tipo de atraso | Lt |
| tipo de atraso | W |
| tipo de atraso | Tl |
| tipo de atraso | P |
| tipo de atraso | CA |
| tipo de atraso | Dit |
| tipo de atraso | B |
| tipo de atraso | D |
| tipo de atraso | Bw |
| compatibilidade do produto | NFC enabled mobile device |
| torque de aperto | 0.6-1 N.m para IEC 60947-1 |
| torque de aperto | 5.3-8.8 lbf.pol para IEC 60947-1 |
| Peso | 0.0904 kg |
| sinalização local | Un, verde LED fixo) of potência LIGAR |
| sinalização local | R1, âmbar LED fixo) of relay energised |
| sinalização local | R2, âmbar LED fixo) of relay energised |
| sinalização local | pairing, verde LED fixo) of estado da comunicação |
| sinalização local | Un, verde LED fast blinking) of diagnosis mode |
| sinalização local | R1, âmbar LED piscando) of timing in progress |
| sinalização local | R2, âmbar LED piscando) of timing in progress |
| [Uimp] tensão suportável de impulso nominal | 5 kV 1,2/50 µs para IEC 60664-1 |
| desvio de tensão | +/- 0,2%/V |
| tempo de reposição | 120 ms na desenergização |
| tensão de comutação máxima | 250 V |
| conexões - terminais | terminais de parafuso, 1 x 0,5 ... 1 x 3,3 mm² (AWG 20 ... AWG 6 sólido sem ponta do cabo |
| conexões - terminais | terminais de parafuso, 2 x 0,5 x 2 ... 2,5 mm² (AWG 20...AWG 14 sólido sem ponta do cabo |
| conexões - terminais | terminais de parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 24 ... 16 AWG flexível com extremidade do cabo |
| conexões - terminais | terminais de parafuso, 2 x 0,2...2 x 1,5 mm² (AWG 24 ... 18 AWG flexível com extremidade do cabo |
| derivação de temperatura | +/- 0,05%/°C |
| tensão nominal de fornecimento [Us] | 24...240 V CA/CC |
| time delay range | 0.1 s...999 h |
| tensão de entrada | <= 2.4 V |
| suporte de montagem | trilho DIN de 35 mm para EN/IEC 60715 |
| corrente de saída nominal | 8:00 AM |
| tempo de resposta | 2 s |
| durabilidade elétrica | 100000 ciclos of resistivo carga, 8 A a 250 V, AC |
| durabilidade mecânica | 10000000 ciclos |
| frequência máxima de funcionamento | 13.56 MHz |
| frequência de alimentação | 50..0,60 Hz +/- 5 % |
| precisão de repetição | +/- 0.2 % of 10 s...999 h |
| precisão de repetição | +/- 0.5 % of 100 ms...10 s |
| corrente de comutação mínima | 10 mA a 5 V |
| categoria de sobretensão | III para IEC 60664-1 |
| Meio ambiente | |
| grau de proteção IP | envoltório: IP40 para IEC 60529 |
| grau de proteção IP | face frontal: IP40 para IEC 60529 |
| grau de proteção IP | terminais: IP20 para IEC 60529 |
| umidade relativa | 95-95 % a 25-55 °C |
| graus de poluição | 3 para IEC 60664-1 |
| directivas | 2014/35/EU - low voltage directive |
| directivas | 2014/53/EU - radio equipment directive |
| directivas | 2014/30/EU - electromagnetic compatibility |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| resistência à vibração | 20 m/s² (f = 10-150 Hz) para IEC 60068-2-6 |
| resistência ao choque | 15 gn fora de funcionamento of 11 ms para IEC 60068-2-27 |
| resistência ao choque | 5 gn em funcionamento of 11 ms para IEC 60068-2-27 |
| força dielétrica | 2.5 kV of 1 mA/1 minuto a 50 Hz com between relay output and power supply with basic insulation |
| força dielétrica | com isolamento básico |
| imunidade a microquebras | 10 ms |
| compatibilidade eletromagnética | teste de imunidade de descarga eletrostática - nível de teste: 6 kV (descarga do contato)nível 3 para EN/IEC 61000-4-2 |
| compatibilidade eletromagnética | teste de imunidade de descarga eletrostática - nível de teste: 8 kV (descarga do ar)nível 3 para EN/IEC 61000-4-2 |
| compatibilidade eletromagnética | teste de imunidade momentânea rápida - nível de teste: 1 kV (grampo de ligação capacitiva)nível 3 para IEC 61000-4-4 |
| compatibilidade eletromagnética | teste de imunidade momentânea rápida - nível de teste: 2 kV (contato direto)nível 3 para IEC 61000-4-4 |
| compatibilidade eletromagnética | surge immunity test - nível de teste: 1 kV (modo diferencial)nível 3 para IEC 61000-4-5 |
| compatibilidade eletromagnética | surge immunity test - nível de teste: 2 kV (modo comum)nível 3 para IEC 61000-4-5 |
| compatibilidade eletromagnética | teste de imunidade ao campo eletromagnético de radiofrequência com radiação - nível de teste: 10 V (0,15...80 MHz)nível 3 para IEC 61000-4-6 |
| compatibilidade eletromagnética | teste de imunidade ao campo eletromagnético - nível de teste: 10 V/m (80 MHz ... 1 GHz)nível 3 para IEC 61000-4-3 |
| compatibilidade eletromagnética | imunidade a microquebras e quedas de tensão - nível de teste: 30 % (500 ms) para IEC 61000-4-11 |
| compatibilidade eletromagnética | imunidade a microquebras e quedas de tensão - nível de teste: 100 % (20 ms) para IEC 61000-4-11 |
| compatibilidade eletromagnética | emissão irradiadaclasse B para EN 55022 |
| compatibilidade eletromagnética | emissão guiadasclasse A para EN 55022 |
| compatibilidade eletromagnética | teste de imunidade ao campo eletromagnético - nível de teste: 3 V / m (1.4 GHz ... 2 GHz)nível 2 para IEC 61000-4-3 |
| compatibilidade eletromagnética | teste de imunidade ao campo eletromagnético - nível de teste: 1 V/m (2..0,20,7 GHz)level 1 para IEC 61000-4-3 |
| padrões | EN 61000-6-1 |
| padrões | EN 61000-6-2 |
| padrões | EN 61000-6-4 |
| padrões | EN 61812-1 |
| padrões | EN 61000-6-3 |
| temperatura ambiente do ar para funcionamento | -20-60 °C |
| certificações do produto | CE |
| certificações do produto | CSA |
| certificações do produto | KC |
| certificações do produto | UL |
| certificações do produto | CCC |
| certificações do produto | EAC |
| certificações do produto | DNV-GL |
| Principal | |
| designação do software | Zelio NFC (downloadable from Google Play store) |
| linha de produto | Zelio Time |
| tipo de produto ou componente | relé de temporização modular |
| sistema operacional | andróide |
| nome abreviado do dispositivo | RENF22 |
| versão do software | V4.4 and above |
