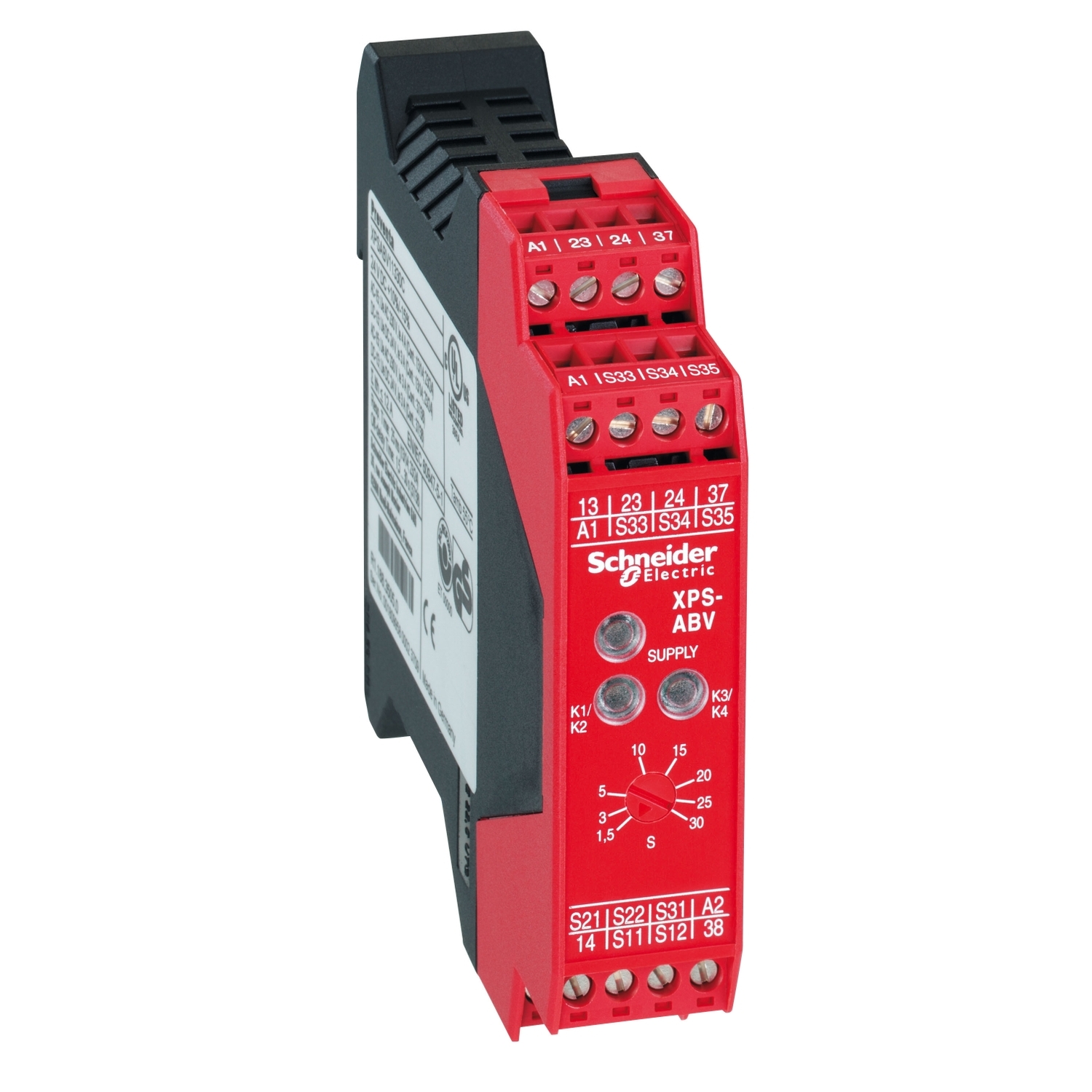

RELE SEGURANCA CAT4 24VCA XPSABV1133P
Ref: 21.65.041 Cód: XPSABV1133P Marca: Telemecanique
Relé de Segurança - Parada de Emergência - PL e / SILCL 3 - Conector Parafuso - 24 Vcc
Este módulo de segurança do XPSABV monitora PushButtons de desligamento de emergência e interruptores de limite. Ele atende aos requisitos da PL e/categoria 4 (saídas de segurança instantâneas), PL D/Categoria 3 (saídas de segurança com atraso de tempo) em conformidade com EN/ISO 13849-1. Ele atende também aos requisitos das SILCL3 (saídas instantâneas de segurança) e SILCL2 (saídas de segurança com atraso de tempo) em conformidade com EN/IEC 61508 e EN/IEC 62061. Pode ser usado para monitorar os circuitos de parada de emergência em conformidade com os padrões EN/ISO 13850 e EN/IEC 60204-1 e monitoramento elétrico de comutadores em dispositivos de proteção em conformidade com o padrão EN/ISO 14119. Possui terminais removíveis para um aperto de controle mais fácil e melhor, melhorando assim a confiabilidade da instalação.
Documentos:
Product Data SheetDeclaração de Conformidade - XPSABV1133P Declaração RoHS da ChinaDeclaração de Conformidade - XPSABV1133P Declaração REAChDeclaração de Conformidade - XPSABV1133P Declaração RoHS da UEDeclaração de Conformidade - XPSABV1133P Declaração RoHS da ChinaDeclaração de Conformidade - XPSABV1133P Declaração RoHS da UEDeclaração de Conformidade - XPSABV1133P Declaração RoHS da ChinaDeclaração de Conformidade - XPSABV1133P Declaração RoHS da UEDeclaração de Conformidade - XPSABV1133P Declaração RoHS da ChinaDeclaração de Conformidade - XPSABV1133P Declaração RoHS da UEDeclaração de Conformidade Ambiental - XPSABV1133P Declaração RoHS da UEDeclaração de Conformidade Ambiental - XPSABV1133P Declaração REACh| Complementar | |
| tensão de circuito de controle | 24 V CC |
| time delay range | 1.5...30 s |
| time delay range | 0,15 ... 3 s |
| [Ui] tensão de isolamento nominal | 300 V (graus de Poluição 2) para IEC 60947-5-1 |
| [Ui] tensão de isolamento nominal | 300 V (graus de Poluição 2) para DIN VDE 0110 parte 1 |
| corrente de saída mínima | 10 mA of saída de relé |
| [Ith] corrente térmica ao ar livre convencional | 12:00 AM |
| classificação do fusível associado | 6 A gG of saídas instantâneas e de atraso de tempo para EN/IEC 60947-5-1, DIN VDE 0660 parte 200 |
| [Uimp] tensão suportável de impulso nominal | 4 kV categoria de sobretensão III para IEC 60947-5-1 |
| [Uimp] tensão suportável de impulso nominal | 4 kV categoria de sobretensão III para DIN VDE 0110 parte 1 |
| Peso | 0.28 kg |
| sinalização local | N/A |
| tipo de proteção de entrada | interno, eletrônico |
| tempo de sincronização entre entradas | <0,5 s |
| capacidade de corte | 1.5 A a 24 V (CC-13) constante temporal: 50 ms of saída de relé |
| consumo de potência em W | 3 W CC |
| maximum response time on input open | 200 ms |
| capacidade de corte | 3600 VA irrupção CA-15 B300 |
| capacidade de corte | 360 VA retenção CA-15 B300 |
| suporte de montagem | calha DIN simétrica de 35 mm |
| corrente térmica de saída | 6 Um of saídas instantâneas e de atraso de tempo |
| tensão de saída mínima | 17 V of saída de relé |
| Meio ambiente | |
| grau de proteção IP | IP20 para EN/IEC 60529 |
| grau de proteção IP | IP40 para EN/IEC 60529 |
| padrões | EN/IEC 60204-1 |
| padrões | EN 1088/ISO 14119 |
| padrões | EN/ISO 13850 |
| padrões | EN/IEC 60947-5-1 |
| certificações do produto | BG |
| certificações do produto | CSA |
| certificações do produto | UL |
| temperatura ambiente do ar para armazenamento | -25-75 °C |
| temperatura ambiente do ar para funcionamento | -25-55 °C |
| Principal | |
| linha de produto | automação Preventa Safety |
| número de circuitos adicionais | 0 |
| nível de segurança | pode atingir PL d/categoria 3 saídas de segurança de atraso para EN/ISO 13849-1 |
| nível de segurança | pode atingir PL e/categoria 4 saídas de segurança instantâneas para EN/ISO 13849-1 |
| nível de segurança | pode atingir SILCL 3 saídas de segurança instantâneas para EN/IEC 62061 |
| nível de segurança | pode atingir SILCL 2 saídas de segurança de atraso para EN/IEC 62061 |
| aplicação do módulo de segurança | p/ monitoramento de interruptor e parada de emergência |
| dados de fiabilidade de segurança | MTTFd = 53 anos saídas de segurança instantâneas para EN/ISO 13849-1 |
| dados de fiabilidade de segurança | MTTFd = 53 anos saídas de segurança de atraso para EN/ISO 13849-1 |
| dados de fiabilidade de segurança | CC > 99 % saídas de segurança instantâneas para EN/ISO 13849-1 |
| dados de fiabilidade de segurança | CC = 60...90 % saídas de segurança de atraso para EN/ISO 13849-1 |
| dados de fiabilidade de segurança | PFHd = 3E-8 1 / h saídas de segurança instantâneas para EN/IEC 62061 |
| dados de fiabilidade de segurança | PFHd = 2E-7 1 / h saídas de segurança de atraso para EN/IEC 62061 |
| nome do módulo de segurança | XPSABV |
| tipo de saída | abertura instantânea de relé, 2 NA circuito(s), sem tensão |
| tipo de saída | abertura de intervalo de atraso do relé, 1 NO circuito(s), sem tensão |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível, 1 x 0,2...1 x 2,5 mm² sólido sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível, 1 x 0,2...1 x 2,5 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível, 1 x 0,25...1 x 2,5 mm² flexível com extremidade do cabo, sem aro |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível, 1 x 0,25...1 x 1,5 mm² flexível com extremidade do cabo, com aro |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível, 2 x 0,2...2 x 1 mm² sólido sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível, 2 x 0,2...2 x 1 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível, 2 x 0,25...2 x 1 mm² flexível com extremidade do cabo, sem aro |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível, 2 x 0,5 x 2 ... 1 mm² flexível com extremidade do cabo, com aro duplo |
| tensão nominal de fornecimento [Us] | 24 V CC - 15...10 % |
| tipo de produto ou componente | módulo de segurança Preventa |
