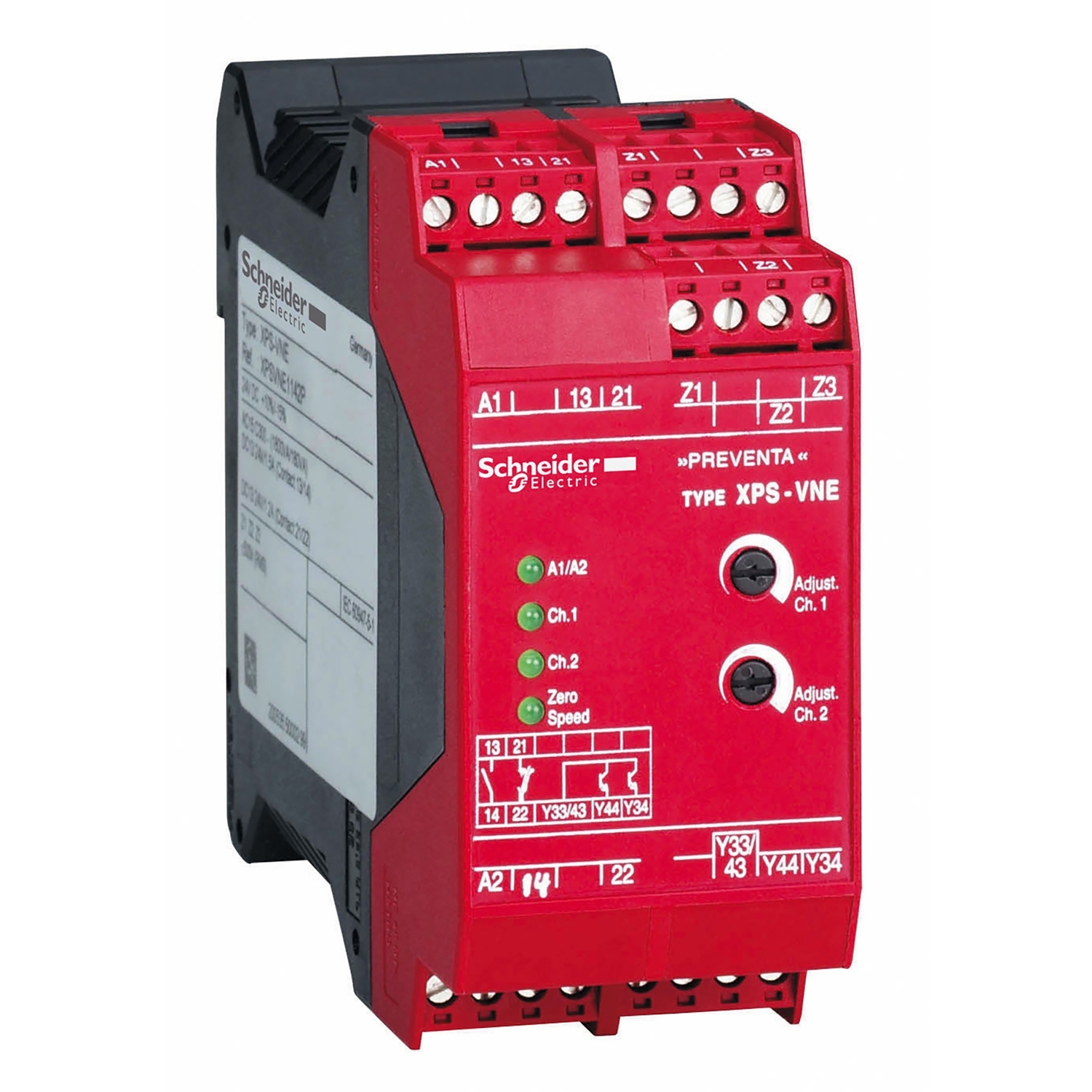

RELE PREVENTA XPSVNE1142HSP
Ref: 21.65.017 Cód: XPSVNE1142HSP Marca: Telemecanique
Relé de Segurança - Detecção de Velocidade Zero > 60 Hz - PL d / SILCL 2 - Conector Parafuso - 24 Vcc
Este módulo de segurança XPSVNE é para detecção de velocidade zero. Ele atende aos requisitos de PL C/Categoria 2 em conformidade com a EN/ISO 13849-1.And Silcl1 em conformidade com EN/IEC 61508 e EN/IEC 62061. Utilizado em conjunto com os sensores fotoelétricos de feixe único XU2S (testados periodicamente), ele estabelece uma cortina de luz de categoria 2 em conformidade com as partes 1 e 2 da IEC/EN 61496. Possui terminais removíveis para um aperto de controle mais fácil e melhor, melhorando assim a confiabilidade da instalação. Possui saída adicional de estado sólido para comunicação com os PLCs sobre o status de segurança do seu processo.
Documentos:
Product Data SheetDeclaração de Conformidade - XPSVNE1142HSP Declaração RoHS da UEDeclaração de Conformidade - XPSVNE1142HSP Declaração RoHS da ChinaDeclaração de Conformidade - XPSVNE1142HSP Declaração RoHS da UEDeclaração de Conformidade - XPSVNE1142HSP Declaração RoHS da ChinaDeclaração de Conformidade - XPSVNE1142HSP Declaração RoHS da UEDeclaração de Conformidade - XPSVNE1142HSP Declaração RoHS da ChinaDeclaração de Conformidade - XPSVNE1142HSP Declaração RoHS da UEDeclaração de Conformidade - XPSVNE1142HSP Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - XPSVNE1142HSP Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - XPSVNE1142HSP Declaração REACh| Complementar | |
| destino do produto | para fonte de alimentação do motor > 60 Hz |
| altura | 99 mm |
| [Ith] corrente térmica ao ar livre convencional | 2.5 A of saída de relé |
| suporte de montagem | calha DIN simétrica de 35 mm |
| maximum power consumption in W | 3.5 W |
| tensão de saída mínima | 17 V of saída de relé |
| tensão de entrada | 500 Vrms |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível flexível cabos: 0,2...1,5 mm² sem ponta do cabo, 2 fios |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível flexível cabos: 0,2...2,5 mm² sem ponta do cabo, 1 fio |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível flexível cabos: 0,25...1 mm² com extremidade do cabo, sem aro, 2 fios |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível flexível cabos: 0,25...2,5 mm² com extremidade do cabo, com aro, 1 fio |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível flexível cabos: 0,25...2,5 mm² com extremidade do cabo, sem aro, 1 fio |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível flexível cabos: 0,5...1,5 mm² com extremidade do cabo, com aro duplo, 2 fios |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível sólido cabos: 0,2...1 mm² sem ponta do cabo, 2 fios |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível sólido cabos: 0,2...2,5 mm² sem ponta do cabo, 1 fio |
| sinalização local | N/A |
| corrente de saída mínima | 10 mA of saída de relé |
| classificação do fusível associado | 4 A gG of saída de relé para EN/IEC 60947-5-1, DIN VDE 0660 parte 200 |
| [Uimp] tensão suportável de impulso nominal | 4 kV categoria de sobretensão III para IEC 60947-5-1 |
| [Uimp] tensão suportável de impulso nominal | 4 kV categoria de sobretensão III para DIN VDE 0110 peças 1 e 2 |
| Peso | 0.5 kg |
| largura | 45 mm |
| profundidade | 114 mm |
| limiar de detecção de entrada | 0,01...0,1 V |
| capacidade de corte | 1.2 A a 24 V (CC-13) constante temporal: 50 ms of circuito de saída de relé NF |
| capacidade de corte | 1.5 A a 24 V (CC-13) constante temporal: 50 ms of circuito de saída de relé NA |
| capacidade de corte | 10 mA a 48 V of circuito de saída de estado sólido |
| capacidade de corte | 20 mA a 24 V of circuito de saída de estado sólido |
| capacidade de corte | 180 VA retenção CA-15 C300 saída de relé |
| capacidade de corte | 1800 VA irrupção CA-15 C300 saída de relé |
| [Ui] tensão de isolamento nominal | 300 V (graus de Poluição 2) para IEC 60947-5-1 |
| [Ui] tensão de isolamento nominal | 300 V (graus de Poluição 2) para DIN VDE 0110 peças 1 e 2 |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -25-85 °C |
| grau de proteção IP | IP20 (terminais) para EN/IEC 60529 |
| grau de proteção IP | IP40 (invólucro) para EN/IEC 60529 |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN/IEC 60204-1 |
| temperatura ambiente do ar para funcionamento | -10-55 °C |
| certificações do produto | UL |
| certificações do produto | CSA |
| certificações do produto | TÜV |
| Principal | |
| tensão nominal de fornecimento [Us] | 24 V CC - 15...10 % |
| linha de produto | automação Preventa Safety |
| tipo de produto ou componente | módulo de segurança Preventa |
| nível de segurança | pode atingir PL d/categoria 3 para EN/ISO 13849-1 |
| nível de segurança | pode atingir SILCL 2 para EN/IEC 62061 |
| nome do módulo de segurança | XPSVNE |
| número de circuitos adicionais | 2 saídas de estado sólido |
| tipo de saída | relé, 1 NA + 1 NF circuito(s), sem tensão |
| aplicação do módulo de segurança | para detecção de velocidade zero |
| dados de fiabilidade de segurança | MTTFd = 124,1 anos para EN/ISO 13849-1 |
| dados de fiabilidade de segurança | CC > 99 % para EN/ISO 13849-1 |
| dados de fiabilidade de segurança | PFHd = 9,26E-9 1/h para EN/IEC 62061 |
| função do módulo | monitorando motor trifásico + unidade de velocidade variável |
| função do módulo | monitorando motor trifásico |
| função do módulo | monitorando XPS AK |
| função do módulo | monitorando motor trifásico com acionador delta-estrela |
| função do módulo | monitorando motor cc |
| função do módulo | monitorando motor trifásico com número variável polos e acionador delta-estrela |
| função do módulo | monitorando acionador motor delta-estrela e int. proteção tipo XCS E |
