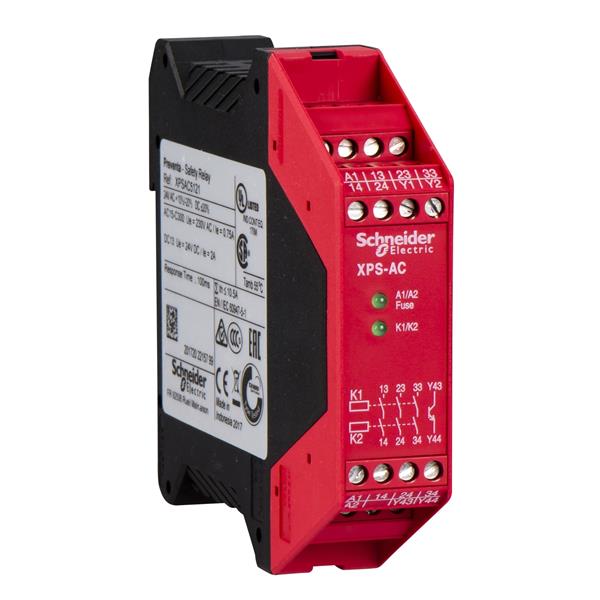

RELE PREVENTA XPSAC5121
Ref: 21.65.012 Cód: XPSAC5121 Marca: Telemecanique
Relé de Segurança - Parada de Emergência - PL e / SILCL 3 - Conector Parafuso - 24 Vac/cc
Este módulo de segurança do XPSAC monitora PushButtons de desligamento de emergência e interruptores de limite. Ele atende aos requisitos do nível de desempenho PL E/Categoria 4 em conformidade com o padrão EN/ISO 13849-1 e SILCL3 em conformidade com EN/IEC 61508 e EN/IEC 62061. Pode ser usado para monitorar os circuitos de parada de emergência em conformidade com os padrões EN/ISO 13850 e EN/IEC 60204-1. A fonte de 24V CA/CC permite a oferta direta por meio de um transformador auxiliar, como o ABT7 ou ABL6, permitindo economizar no tempo de instalação. Possui saída adicional de estado sólido para comunicação com os PLCs sobre o status de segurança do seu processo.
Documentos:
Product Data SheetDeclaração de Conformidade - XPSAC5121 Declaração RoHS da ChinaDeclaração de Conformidade - XPSAC5121 Declaração REAChDeclaração de Conformidade - XPSAC5121 Declaração RoHS da UEDeclaração de Conformidade - XPSAC5121 Declaração RoHS da UEDeclaração de Conformidade Ambiental - XPSAC5121 Declaração REACh| Complementar | |
| sinalização local | N/A |
| corrente de saída mínima | 10 mA of saída de relé |
| [Ith] corrente térmica ao ar livre convencional | 10.5 A |
| classificação do fusível associado | 4 A gG ou gL of saída de relé para EN/IEC 60947-5-1, DIN VDE 0660 parte 200 |
| classificação do fusível associado | 6 A golpe rápido of saída de relé para EN/IEC 60947-5-1, DIN VDE 0660 parte 200 |
| [Uimp] tensão suportável de impulso nominal | 4 kV categoria de sobretensão III para IEC 60947-5-1 |
| [Uimp] tensão suportável de impulso nominal | 4 kV categoria de sobretensão III para DIN VDE 0110 parte 1 |
| Peso | 0.16 kg |
| tensão de circuito de controle | 24 V |
| consumo de corrente | 40 mA a 24 V CC na fonte de alimentação |
| consumo de corrente | 90 mA a 24 V CA na fonte de alimentação |
| [Ui] tensão de isolamento nominal | 300 V (graus de Poluição 2) para IEC 60947-5-1 |
| [Ui] tensão de isolamento nominal | 300 V (graus de Poluição 2) para DIN VDE 0110 parte 1 |
| capacidade de corte | 1.5 A a 24 V (CC-13) constante temporal: 50 ms of saída de relé |
| consumo de potência em VA | 2.5 VA CA |
| consumo de potência em W | 1.2 W CC |
| frequência de alimentação | 50/60 Hz |
| maximum response time on input open | 100 ms |
| capacidade de corte | 180 VA retenção CA-15 C300 saída de relé |
| capacidade de corte | 1800 VA irrupção CA-15 C300 saída de relé |
| suporte de montagem | calha DIN simétrica de 35 mm |
| corrente térmica de saída | 6 A por relé of saída de relé |
| tensão de saída mínima | 16 V of saída de relé |
| Meio ambiente | |
| grau de proteção IP | IP20 (terminais) para EN/IEC 60529 |
| grau de proteção IP | IP40 (invólucro) para EN/IEC 60529 |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN/ISO 13850 |
| padrões | EN 60204-1 |
| padrões | EN 1088/ISO 14119 |
| certificações do produto | UL |
| certificações do produto | CSA |
| certificações do produto | TÜV |
| temperatura ambiente do ar para armazenamento | -25-85 °C |
| temperatura ambiente do ar para funcionamento | -10-55 °C |
| Principal | |
| linha de produto | automação Preventa Safety |
| tipo de produto ou componente | módulo de segurança Preventa |
| número de circuitos adicionais | 1 saída de estado sólido |
| nível de segurança | pode atingir PL e/categoria 4 para EN/ISO 13849-1 |
| nível de segurança | pode atingir SILCL 3 para EN/IEC 62061 |
| nome do módulo de segurança | XPSAC |
| tipo de início | não monitorizado |
| tipo de saída | abertura instantânea de relé, 3 NA circuito(s), sem tensão |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, 1 x 0,14...1 x 2,5 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, 1 x 0,14...1 x 2,5 mm² sólido sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, 1 x 0,25...1 x 1,5 mm² flexível com extremidade do cabo, com aro |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, 1 x 0,25...1 x 2,5 mm² flexível com extremidade do cabo, sem aro |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, 2 x 0,14...2 x 0,75 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, 2 x 0,14...2 x 0,75 mm² sólido sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, 2 x 0,25...2 x 1 mm² flexível com extremidade do cabo, sem aro |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, 2 x 0,5...2 x 1,5 mm² flexível com extremidade do cabo, com aro duplo |
| aplicação do módulo de segurança | p/ monitoramento de interruptor e parada de emergência |
| dados de fiabilidade de segurança | MTTFd = 210,4 anos para EN/ISO 13849-1 |
| dados de fiabilidade de segurança | CC > 99 % para EN/ISO 13849-1 |
| dados de fiabilidade de segurança | PFHd = 3,56E-9 1/h para EN/IEC 62061 |
| função do módulo | parada de emergência |
| função do módulo | monitoramento de interruptor |
| tensão nominal de fornecimento [Us] | 24 V CA - 20...10 % |
| tensão nominal de fornecimento [Us] | 24 V CC - 20...20 % |
