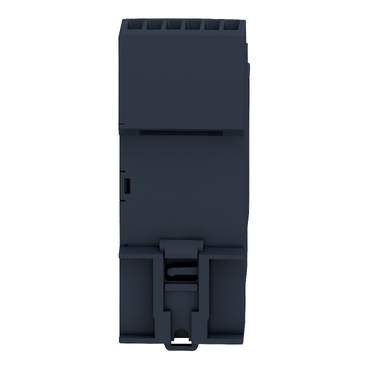

RELE MED/CONT. CORR. RM4JA32M/RM35JA32MR
Ref: 21.08.190 Cód: RM35JA32MR Marca: Schneider Electric
Relé de controle de corrente, multifunção, off delay (0,1...30s), 2NAF, 8A, 150mA...15A, 24...240VCA/CC
O RM35JA32MR é um relé de controle de corrente multifunção da linha Harmony RM35. Permite o monitoramento do controle de corrente em redes monofásicas. Este relé modular multifuncional de controle de corrente monofásico é ideal para monitoramento de valores elétricos em painéis de controle industriais e prediais. Aplica-se a um amplo tipo de aplicações de automação industrial, como içamento, embalagem, elevadores, têxteis, água. Possui um formato médio do mercado, permitindo uma instalação fácil e flexível em trilho DIN, ocupando o mesmo espaço de qualquer dispositivo DIN modular de 3 polos. Também oferece botão de diagnóstico, tampa selável, configurações simples e precisas com cortadores de parafuso. Ele fornece gerenciamento de desligamento automático e informações de falhas ao usuário para uma rápida identificação de falhas e solução de problemas. Controlador multifuncional para ampla escolha selecionada em sistemas automatizados lógicos cabeados, ideal para reforma de instalações antigas sem uso de CLP.
Documentos:
Product Data SheetDeclaração de Conformidade - RM35JA32MR Declaração RoHS da UEDeclaração de Conformidade - RM35JA32MR Declaração REAChDeclaração de Conformidade - RM35JA32MR Declaração RoHS da China| Complementar | |
| definição da precisão do limiar de comutação | +/- 10 % of the full scale |
| categoria de uso | CA-15 para IEC 60947-5-1 |
| categoria de uso | CC-13 para IEC 60947-5-1 |
| categoria de uso | CA-1 para IEC 60947-4-1 |
| categoria de uso | CC-1 para IEC 60947-4-1 |
| Peso | 0.12 kg |
| definição de limiar | 10...100 % |
| tensão de comutação máxima | 250 V CA |
| resistência de isolamento | > 100 MOhm a 500 V CC para IEC 60255-27 |
| tempo de reposição | 1500 ms a tensão máxima |
| conexões - terminais | terminais de parafuso, 2 x 0,5 x 2 ... 2,5 mm² (AWG 20...AWG 14 sólido sem ponta do cabo |
| conexões - terminais | terminais de parafuso, 2 x 0,2...2 x 1,5 mm² (AWG 24 ... 18 AWG flexível com extremidade do cabo |
| conexões - terminais | terminais de parafuso, 1 x 0,5 ... 1 x 3,3 mm² (AWG 20 ... AWG 6 sólido sem ponta do cabo |
| conexões - terminais | terminais de parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 24 ... 16 AWG flexível com extremidade do cabo |
| funcionalidade | overcurrent or undercurrent detection |
| categoria de sobretensão | III para IEC 60664-1 |
| categoria de sobretensão | III para UL 508 |
| isolamento | entre a alimentação e a medição |
| desvio de atraso | <= 0.05 % per degree centigrade dependendo da temperatura ambiente admissível |
| desvio de atraso | <= 1 % within the supply voltage range |
| definição da precisão do atraso horário | 10% |
| material da caixa | plástico auto-extintor |
| resistência entre terminais | 0.005 Ohm a terminais E3-M |
| resistência entre terminais | 0.015 Ohm a terminais E2-M |
| resistência entre terminais | 0.05 Ohm a terminais E1-M |
| limites de tensão de circuito de controle | - 15 % + 10 % Un |
| posição de montagem | qualquer posição |
| largura | 35 mm |
| torque de aperto | 0.6-1 N.m para IEC 60947-1 |
| consumo de potência em W | 1.5 W CC |
| durabilidade elétrica | 100000 ciclos |
| aumento de atraso na inicialização | 0.3 s |
| precisão de repetição | +/- 0.5 % of circuito de entrada e medição |
| precisão de repetição | +/- 2 % of atraso |
| limites de tensão de alimentação | 20.4-264 V CA/CC |
| suporte de montagem | trilho DIN de 35 mm para EN/IEC 60715 |
| corrente de saída nominal | 8:00 AM |
| durabilidade mecânica | 10000000 ciclos |
| compatibilidade de gama | RM3 |
| tensão nominal de fornecimento [Us] | 24...240 V CA/CC 50/60 Hz +/- 10 % |
| dados de fiabilidade de segurança | MTTFd = 296,8 anos |
| dados de fiabilidade de segurança | B10d = 270000 |
| corrente de comutação mínima | 10 mA a 5 V CC |
| maximum measuring cycle | 100 ms ciclo de medição como valor rms verdadeiro |
| desvio do limite de comutação | <= 0.05 % per degree centigrade dependendo da temperatura ambiente admissível |
| desvio do limite de comutação | <= 1 % within the supply voltage range |
| corrente de comutação máxima | 8 A CA |
| histerese | 5-50 % ajustável definição de limiar of detecção de sobrecorrente ou subcorrente |
| histerese | 3-3 % fixo full scale for window mode |
| erro de medição | < 1% sobre todo o intervalo com variação da tensão |
| erro de medição | 0,05%/°C com variação da temperatura |
| resistência de entrada interna | 0.015 Ohm |
| resistência de entrada interna | 0.005 Ohm |
| resistência de entrada interna | 0.05 Ohm |
| tempo de resposta | <= 500 ms (ao ultrapassar o limiar) |
| LED de status | retransmitir ON: LED (amarelo) |
| LED de status | potência LIGAR: LED (verde) |
| contatos de saída | 2 F/A |
| consumo de potência em VA | 3.5-3.5 VA CA |
| material de contatos | sem cádmio |
| Meio ambiente | |
| tensão de teste dielétrica | 2.5 kV CA 50 Hz, 1 min para IEC 60255-27 |
| compatibilidade eletromagnética | immunity for residential, commercial and light-industrial environments para EN/IEC 61000-6-1 |
| compatibilidade eletromagnética | imunidade para ambientes industriais para EN/IEC 61000-6-2 |
| compatibilidade eletromagnética | emissão padrão para ambientes industriais para EN/IEC 61000-6-4 |
| compatibilidade eletromagnética | descarga eletroestática - nível de teste: 6 kV (descarga do contato)nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | descarga eletroestática - nível de teste: 8 kV (descarga do ar)nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | teste de imunidade ao campo eletromagnético de radiofrequência com radiação - nível de teste: 10 V/mnível 3 para IEC 61000-4-3 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: 4 kV (direto)nível 4 para IEC 61000-4-4 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: 2 kV (capacitive coupling)nível 4 para IEC 61000-4-4 |
| compatibilidade eletromagnética | surge immunity test - nível de teste: 4 kV (modo comum)nível 4 para IEC 61000-4-5 |
| compatibilidade eletromagnética | surge immunity test - nível de teste: 2 kV (modo diferencial)nível 4 para IEC 61000-4-5 |
| compatibilidade eletromagnética | emissões guiadas e irradiadasgrupo de classe B 1 para CISPR 11 |
| compatibilidade eletromagnética | emissões guiadas e irradiadasclasse B para CISPR22 |
| compatibilidade eletromagnética | emissão padrão para ambientes residenciais, comerciais e industriais leve (except radiated emission) para EN/IEC 61000-6-3 |
| característica ambiental | 3K3 C |
| resistência à vibração | 0,075 mm (f = 10-58.1 Hz não está em funcionamento para IEC 60068-2-6 |
| resistência à vibração | 1 gn (f = 10-58.1 Hz não está em funcionamento para IEC 60068-2-6 |
| resistência à vibração | 0.035 mm (f = 58.1-150 Hz em funcionamento para IEC 60068-2-6 |
| resistência à vibração | 0,5 gn (f = 58.1-150 Hz em funcionamento para IEC 60068-2-6 |
| imunidade a microquebras | 50 ms |
| resistência ao choque | 15 gn (Duração = 11 ms of não está em funcionamento para IEC 60068-2-27 |
| resistência ao choque | 5 gn (Duração = 11 ms of em funcionamento para IEC 60068-2-27 |
| temperatura ambiente do ar para funcionamento | -20-50 °C a 60 Hz |
| temperatura ambiente do ar para funcionamento | -20-60 °C a 50 Hz CA/CC |
| padrões | EN / IEC 60255-1 |
| certificações do produto | CE |
| certificações do produto | GL |
| certificações do produto | CCC |
| certificações do produto | EAC |
| certificações do produto | RCM |
| certificações do produto | China RoHS |
| certificações do produto | UL |
| certificações do produto | CSA |
| graus de poluição | 3 para IEC 60664-1 |
| graus de poluição | 3 para UL 508 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| umidade relativa | 93-97 % a 25-55 °C para IEC 60068-2-30 |
| grau de proteção IP | IP20 para IEC 60529 (terminais) |
| grau de proteção IP | IP50 para IEC 60529 (painel frontal) |
| grau de proteção IP | IP30 para IEC 60529 (caixa) |
| Principal | |
| Relé | RM35JA |
| tipo de relé | relé de controle de corrente |
| parâmetros monitorizados do relé | sobrecorrente ou subcorrente no modo de janela |
| parâmetros monitorizados do relé | detecção de sobrecorrente ou subcorrente |
| tipo de atraso | angulada 0.1...30 s, +/- 10% do valor da escala completa ao ultrapassar o limiar Tt |
| intervalo de medição | 0,15...1,5 A terminais E1-M |
| intervalo de medição | 0,5...5 A terminais E2-M |
| intervalo de medição | 1,5...15 A terminais E3-M |
| intervalo de medição | 150 mA..0,15 A corrente CA/CC 50/60 Hz |
| linha de produto | Zelio Control |
| tipo de produto ou componente | relés de controle e medição modular |
| capacidade de comutação em VA | 2000 VA |
