Complementar |
frequência da rede | 0...400 Hz |
[Ith] corrente térmica ao ar livre convencional | 5 A of circuito de sinalização |
conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível sem ponta do cabo |
conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível com |
conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² sólido sem ponta do cabo |
conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1.5-10 mm² flexível sem ponta do cabo |
conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível com |
conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1-6 mm² sólido sem ponta do cabo |
sensibilidade da falha de fase | corrente de desarme de 130 % da Ir em duas fases, a última em 0 |
[Ue] tensão de operação nominal | 690 V CA 0...400 Hz |
Peso | 0.124 kg |
[Uimp] tensão suportável de impulso nominal | 6 kV |
limiar de disparo | 1,14 +/- 0,06 Ir para IEC 60947-4-1 |
torque de aperto | circuito de controle: 1.7 N.m - Ligar terminais de braçadeiras roscadas |
torque de aperto | circuito de potência: 1.7 N.m - Ligar terminais de braçadeiras roscadas |
tipo de controle | vermelho Botão: Pare |
tipo de controle | azul Botão: reinicialização |
suporte de montagem | placa, com acessórios específicos |
suporte de montagem | calha, com acessórios específicos |
suporte de montagem | com contator |
compatibilidade de gama | LRD |
largura | 45 mm |
profundidade | 70 mm |
compensação de temperatura | -20-60 °C |
corrente admissível | 3 A a 120 V CA-15 of circuito de sinalização |
corrente admissível | 0.22 A a 125 V CC-13 of circuito de sinalização |
Meio ambiente |
temperatura ambiente do ar para armazenamento | -60-70 °C |
grau de proteção IP | IP20 para IEC 60529 |
tratamento de proteção | TH para IEC 60068 |
temperatura ambiente do ar para funcionamento | -20-60 °C sem degradação para IEC 60947-4-1 |
força dielétrica | 6 kV a 50 Hz para IEC 60255-5 |
retardamento de chamas | V1 para UL 94 |
padrões | ATEX D 94/9/CE |
padrões | UL 508 |
padrões | IEC 60947-4-1 |
padrões | EN 60947-4-1 |
padrões | EN 60947-5-1 |
padrões | CSA C22.2 No 14 |
padrões | IEC 60947-5-1 |
força mecânica | vibrações: 6 gn para IEC 60068-2-6 |
força mecânica | choques: 15 Gn para 11 ms para IEC 60068-2-7 |
certificações do produto | CCC |
certificações do produto | CSA |
certificações do produto | ATEX INERIS |
certificações do produto | LROS (Lloyds register of shipping) |
certificações do produto | UL |
certificações do produto | GL |
certificações do produto | BV |
certificações do produto | DNV |
certificações do produto | GOST |
certificações do produto | RINA |
Principal |

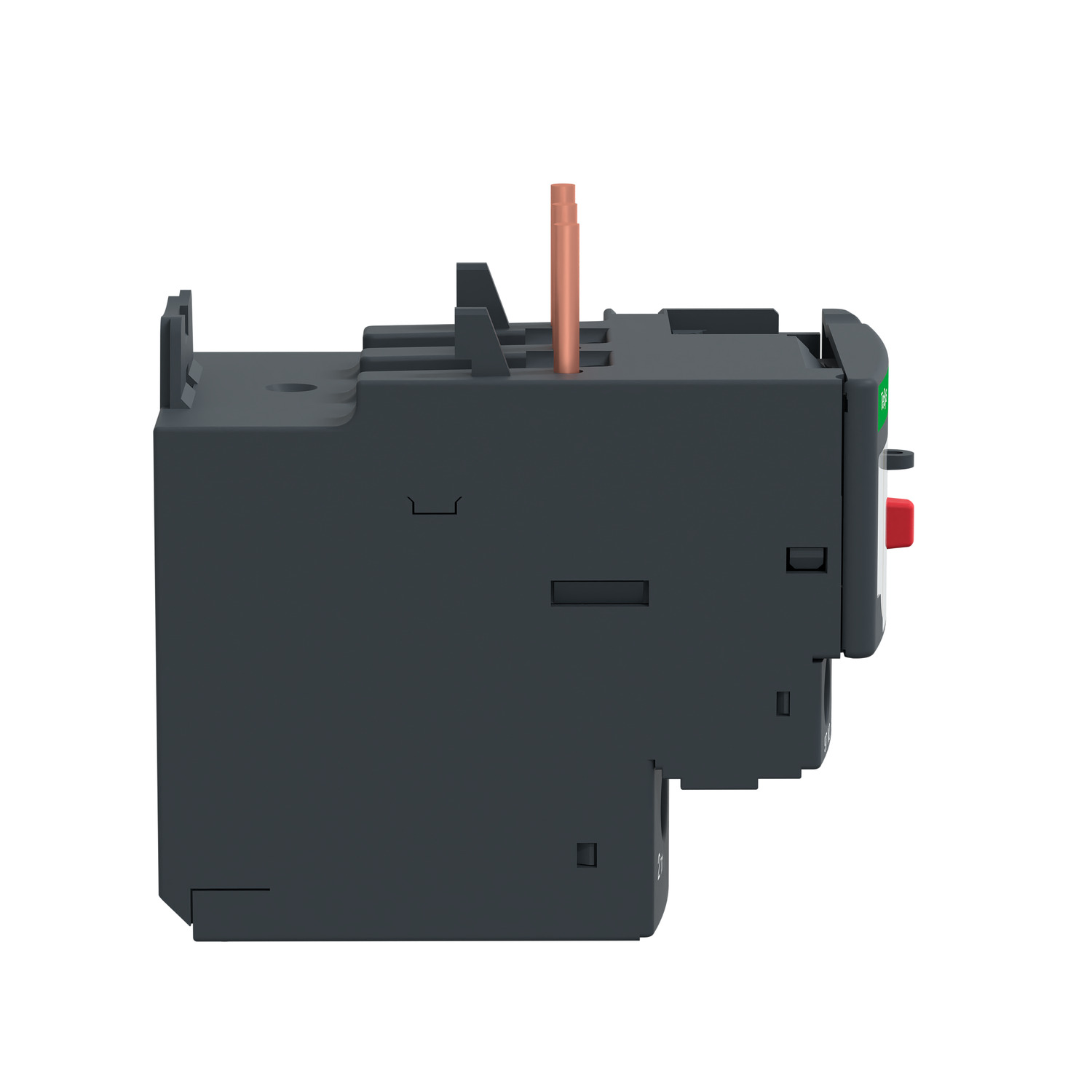

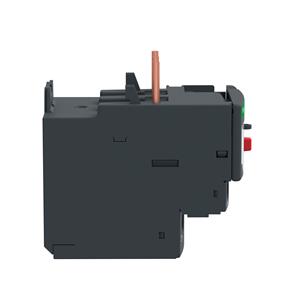

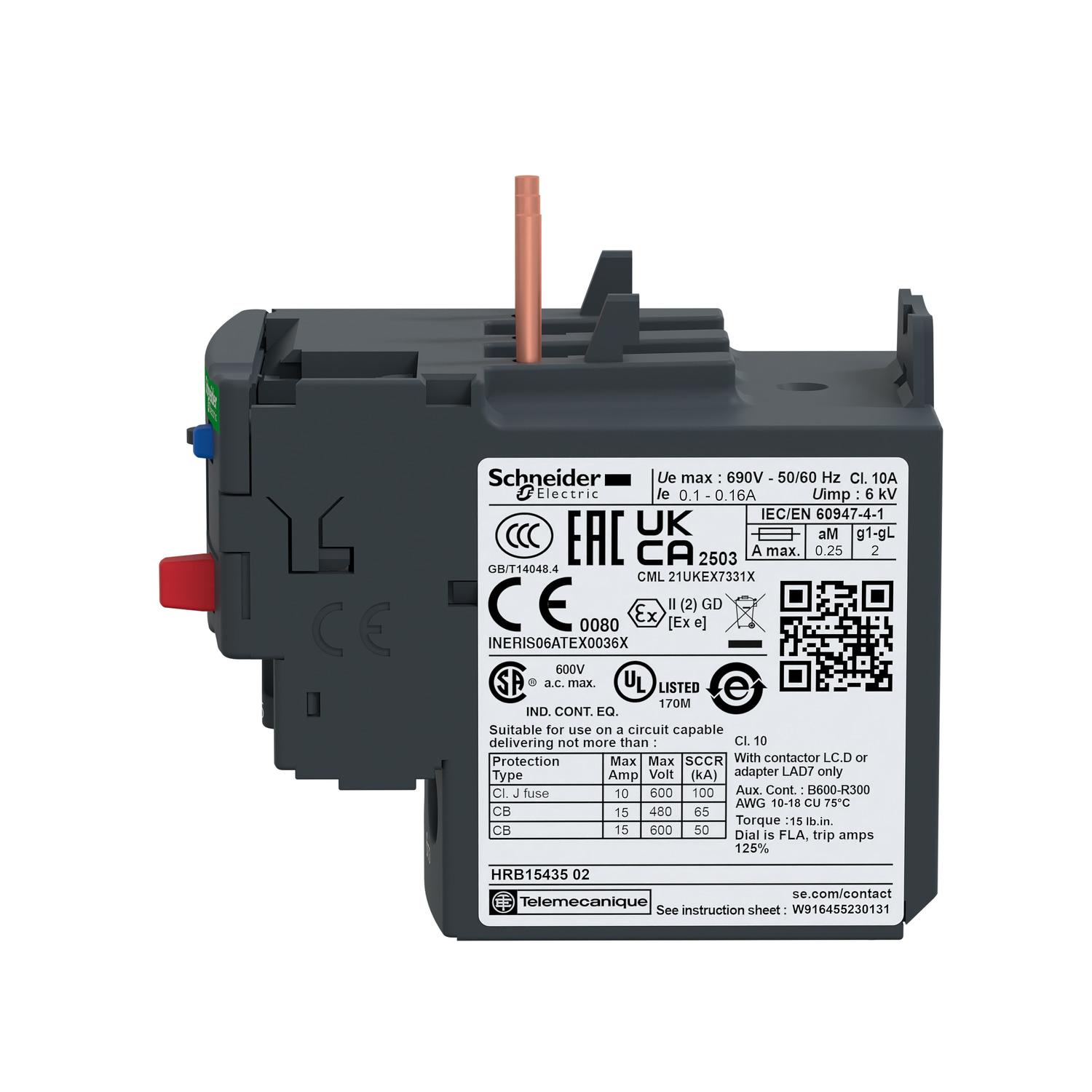

nome do produto | TeSys LRD |
gama | TeSys |
linha de ajuste de proteção térmica | 4-6 A |
tipo de rede | CC |
tipo de rede | CA |
aplicação de relé | proteção do motor |
tipo de produto ou componente | relé de sobrecarga térmica diferencial |
[Ui] tensão de isolamento nominal | circuito de potência: 600 V para CSA |
[Ui] tensão de isolamento nominal | circuito de potência: 600 V para UL |
[Ui] tensão de isolamento nominal | circuito de potência: 690 V para IEC 60947-4-1 |
compatibilidade do produto | LC1D09 |
compatibilidade do produto | LC1D32 |
compatibilidade do produto | LC1D38 |
compatibilidade do produto | LC1D12 |
compatibilidade do produto | LC1D18 |
compatibilidade do produto | LC1D25 |
nome abreviado do dispositivo | LRD |
