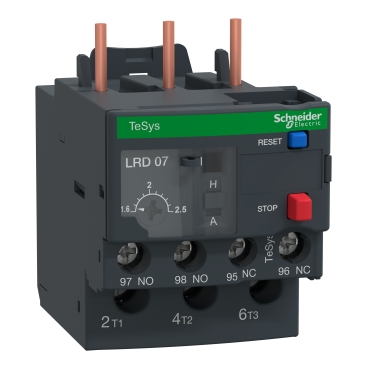

RELE LRD07 - 1,6/2,5 A
Ref: 21.09.007 Cód: LRD07 Marca: Schneider Electric
Relé de sobrecarga térmica Tesys Deca 1.6-2.5A classe 10A 1NA+1NF
Os relés Tesys Deca foram projetados para as linhas de contatores Tesys Deca demonstrando uma proteção segura e eficaz. Este produto possui uma faixa de ajuste térmico de 1.6-2.5A/690V, classe de disparo 10A e está destinado para a proteção de motores trifásicos com menos de 0.75kW/400V. Este relé é um dispositivo diferencial com falha de fase (perda). Ele fornece um dial de ajuste térmico, um seletor de reset manual-automático, um botão de teste para simulação de disparo, botões de reset e parada, um indicador de alerta e dois contatos auxiliares (1NA+1NF) para sinalização de falha As configurações são protegidas por uma tampa transparente que pode ser trancada por selagem. Sua conexão é por meio de terminais de parafuso, conecta-se diretamente aos terminais inferiores dos contatores 3 polos LC1D09-D38, ou separado do contator, com uso de um bloco de terminais LAD7B106 (a ser encomendado separadamente). Pode ser montado em riel DIN ou fixação por parafuso. Este produto tem certificação multipadrão (IEC, UL, CSA, CCC, EAC, ATEX, Marine). Os reles de sobrecarga Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
Documentos:
Product Data SheetDeclaração de Conformidade - LRD07 Declaração RoHS da UEDeclaração de Conformidade - LRD07 Declaração REAChDeclaração de Conformidade - LRD07 Declaração RoHS da ChinaDeclaração de Conformidade - LRD07 Declaração RoHS da ChinaDeclaração de Conformidade - LRD07 Declaração RoHS da ChinaComplementar | |
[Ith] corrente térmica ao ar livre convencional | 5 A of circuito de sinalização |
conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível sem ponta do cabo |
conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível com |
conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² sólido sem ponta do cabo |
conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1.5-10 mm² flexível sem ponta do cabo |
conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível com |
conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1-6 mm² sólido sem ponta do cabo |
frequência da rede | 0...400 Hz |
sensibilidade da falha de fase | corrente de desarme de 130 % da Ir em duas fases, a última em 0 |
[Ue] tensão de operação nominal | 690 V CA 0...400 Hz |
Peso | 0.124 kg |
[Uimp] tensão suportável de impulso nominal | 6 kV |
limiar de disparo | 1,14 +/- 0,06 Ir para IEC 60947-4-1 |
torque de aperto | circuito de controle: 1.7 N.m - Ligar terminais de braçadeiras roscadas |
torque de aperto | circuito de potência: 1.7 N.m - Ligar terminais de braçadeiras roscadas |
tipo de controle | vermelho Botão: Pare |
tipo de controle | azul Botão: reinicialização |
suporte de montagem | placa, com acessórios específicos |
suporte de montagem | calha, com acessórios específicos |
suporte de montagem | com contator |
compatibilidade de gama | LRD |
largura | 45 mm |
profundidade | 70 mm |
compensação de temperatura | -20-60 °C |
corrente admissível | 3 A a 120 V CA-15 of circuito de sinalização |
corrente admissível | 0.22 A a 125 V CC-13 of circuito de sinalização |
Meio ambiente | |
temperatura ambiente do ar para armazenamento | -60-70 °C |
retardamento de chamas | V1 para UL 94 |
tratamento de proteção | TH para IEC 60068 |
temperatura ambiente do ar para funcionamento | -20-60 °C sem degradação para IEC 60947-4-1 |
força dielétrica | 6 kV a 50 Hz para IEC 60255-5 |
grau de proteção IP | IP20 para IEC 60529 |
força mecânica | vibrações: 6 gn para IEC 60068-2-6 |
força mecânica | choques: 15 Gn para 11 ms para IEC 60068-2-7 |
padrões | EN 60947-4-1 |
padrões | IEC 60947-5-1 |
padrões | EN 60947-5-1 |
padrões | IEC 60947-4-1 |
padrões | UL 508 |
padrões | ATEX D 94/9/CE |
padrões | CSA C22.2 No 14 |
certificações do produto | ATEX INERIS |
certificações do produto | BV |
certificações do produto | DNV |
certificações do produto | CCC |
certificações do produto | UL |
certificações do produto | CSA |
certificações do produto | GOST |
certificações do produto | RINA |
certificações do produto | LROS (Lloyds register of shipping) |
certificações do produto | GL |
Principal | |
linha de ajuste de proteção térmica | 1.6-2.5 A |
tipo de rede | CC |
tipo de rede | CA |
aplicação de relé | proteção do motor |
tipo de produto ou componente | relé de sobrecarga térmica diferencial |
[Ui] tensão de isolamento nominal | circuito de potência: 600 V para CSA |
[Ui] tensão de isolamento nominal | circuito de potência: 600 V para UL |
[Ui] tensão de isolamento nominal | circuito de potência: 690 V para IEC 60947-4-1 |
nome do produto | TeSys LRD |
gama | TeSys |
compatibilidade do produto | LC1D18 |
compatibilidade do produto | LC1D38 |
compatibilidade do produto | LC1D32 |
compatibilidade do produto | LC1D25 |
compatibilidade do produto | LC1D12 |
compatibilidade do produto | LC1D09 |
nome abreviado do dispositivo | LRD |
