| Complementar |
| compensação de temperatura | -20-70 °C |
| sinalização local | indicador de disparo |
| largura | 150 mm |
| profundidade | 127.6 mm |
| altura | 136.8 mm |
| [Ith] corrente térmica ao ar livre convencional | 5 A of circuito de controle |
| torque de aperto | circuito de controle: 1.2 N.m Ligar terminais de braçadeiras roscadas |
| torque de aperto | circuito de potência: 35 N.m Ligar terminais de braçadeiras roscadas |
| reposição | reposição manual no relé frontal |
| potência nominal em W | 100 VA a 24 V CA |
| potência nominal em W | 600 VA a 380 V CA |
| potência nominal em W | 600 VA a 600 V CA |
| potência nominal em W | 100 W a 24 V CC |
| potência nominal em W | 100 W a 48 V CC |
| potência nominal em W | 200 VA a 48 V CA |
| potência nominal em W | 25 W a 440 V CC |
| potência nominal em W | 400 VA a 110 V CA |
| potência nominal em W | 45 W a 220 V CC |
| potência nominal em W | 50 W a 110 V CC |
| potência nominal em W | 600 VA a 220 V CA |
| frequência da rede | 50/60 Hz |
| consumo de corrente | <= 5 mA sem carga |
| sensibilidade da falha de fase | disparo em 4 s +/- 20% para IEC 60947-4-1 |
| [Ue] tensão de operação nominal | 1.000 V CA 50/60 Hz of circuito de potência para VDE 0110, grupo C |
| capacidade de comutação em mA | 0...150 mA |
| Peso | 2.32 kg |
| [Uimp] tensão suportável de impulso nominal | 8 kV para IEC 60947-1 |
| maximum voltage drop | <2.5 V estado fechado |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 cabo 0.75-2.5 mm² - rigidez do Cabo: flexível - com extremidade do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 cabo 0.75-2.5 mm² - rigidez do Cabo: sólido |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 cabo 0.75-4 mm² - rigidez do Cabo: flexível - sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo 1-1.5 mm² - rigidez do Cabo: flexível - com extremidade do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo 1-2.5 mm² - rigidez do Cabo: flexível - sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo 1-1 mm² - rigidez do Cabo: sólido |
| conexões - terminais | circuito de potência: terminais olhais/anéis M10 |
| [Ui] tensão de isolamento nominal | circuito de potência: 1000 V CA para IEC 60947-4 |
| tipo e composição dos contatos | 1 NA + 1 NF |
| limites de tensão de alimentação | 17-32 V |
| resistência a sobretensão | 4 kV para IEC 61000-4-5 |
| limiar de disparo | 1,12 +/- 0,06 In disparo para IEC 60947-4-1 |
| suporte de montagem | direto no contator |
| suporte de montagem | placa |
| tipo de controle | discar RAL 9003 plena carga atual de ajuste |
| tipo de controle | botão de teste vermelho |
| tipo de controle | Botão vermelho reinicialização |
| tipo de controle | Botão Pare |
| compatibilidade de gama | LR9F |
| Meio ambiente |
| altitude de funcionamento | <= 2000 m sem degradação |
| resistência a incêndios | 850 °C para IEC 60695-2-1 |
| tratamento de proteção | TH |
| temperatura ambiente do ar para armazenamento | -40-85 °C |
| força dielétrica | 6 kV 50 Hz para IEC 255-5 |
| compatibilidade eletromagnética | resistência a descarga eletroestática: 6 kV no modo indireto para IEC 61000-4-2 |
| compatibilidade eletromagnética | resistência a descarga eletroestática: 8 kV em ar para IEC 61000-4-2 |
| compatibilidade eletromagnética | teste de imunidade ao campo eletromagnético de radiofrequência com radiação: 10 V/m para IEC 61000-4-3 |
| compatibilidade eletromagnética | teste de imunidade momentânea rápida: 2 kV para IEC 61000-4-4 |
| temperatura ambiente do ar para funcionamento | -20-55 °C para IEC 60255-8 |
| força mecânica | choques: 13 Gn para 11 ms para IEC 60068-2-7 |
| força mecânica | vibrações 5..0,300 Hz: 2 Gn para IEC 60068-2-6 |
| padrões | VDE 0660 |
| padrões | IEC 60947-4-1 |
| padrões | EN 60947-4-1 |
| padrões | IEC 60255-17 |
| padrões | IEC 60255-8 |
| certificações do produto | UL |
| certificações do produto | CSA |
| grau de proteção IP | IP20 para IEC 60529 |
| grau de proteção IP | IP20 para VDE 0106 |
| Principal |
| compatibilidade do produto | LC1F225...LC1F500 |

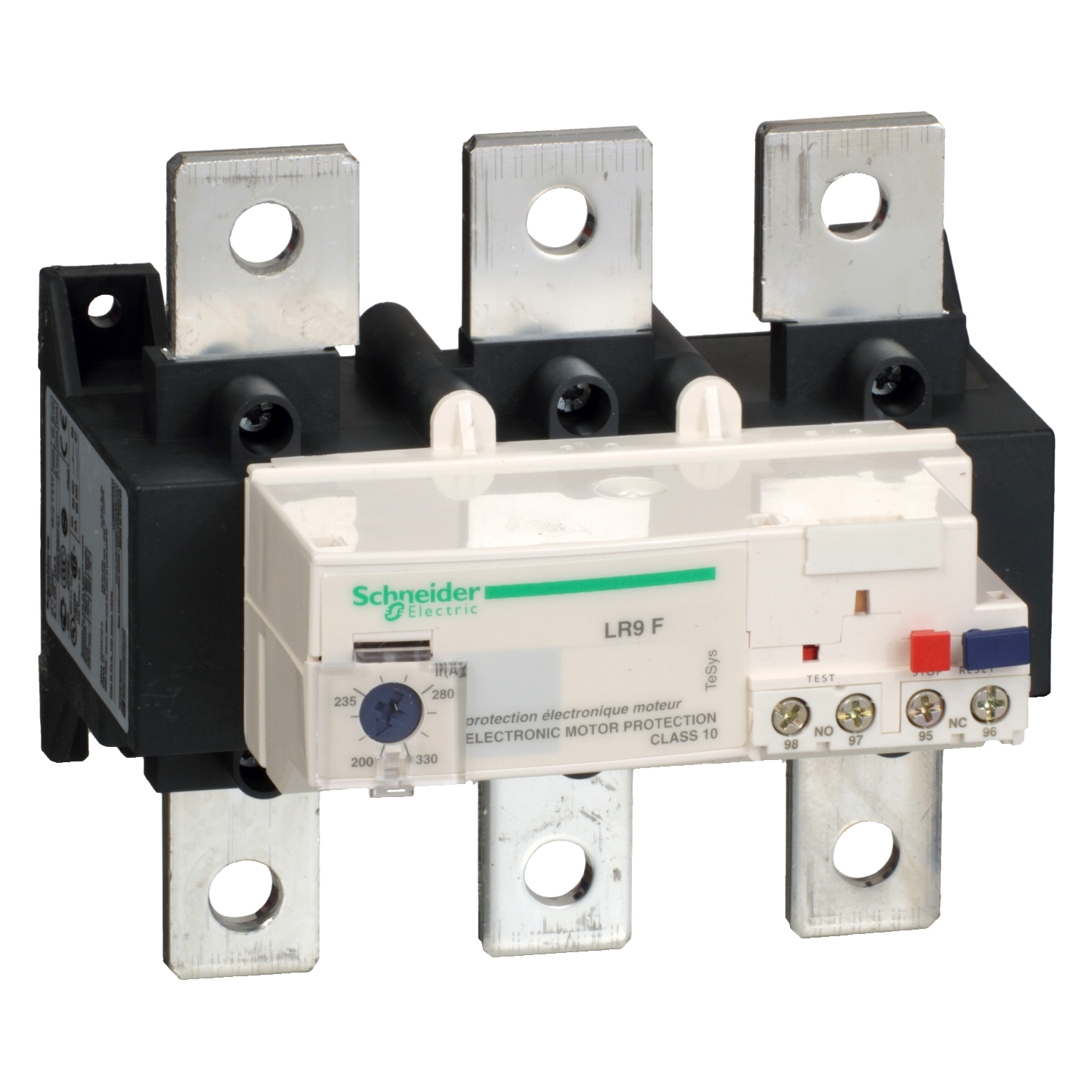

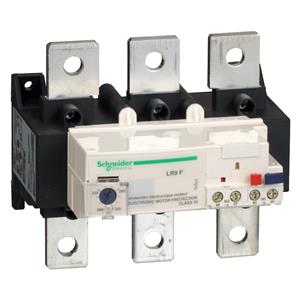

| nome abreviado do dispositivo | LR9F |
| linha de ajuste de proteção térmica | 200-330 A |
| tipo de rede | CA |
| aplicação de relé | proteção do motor |
| tipo de produto ou componente | relé eletrônico de sobrecarga térmica |
| nome do produto | TeSys LRF |
| classe do disparo de sobrecarga | classe 10 para IEC 60947-4 |
| gama | TeSys |
