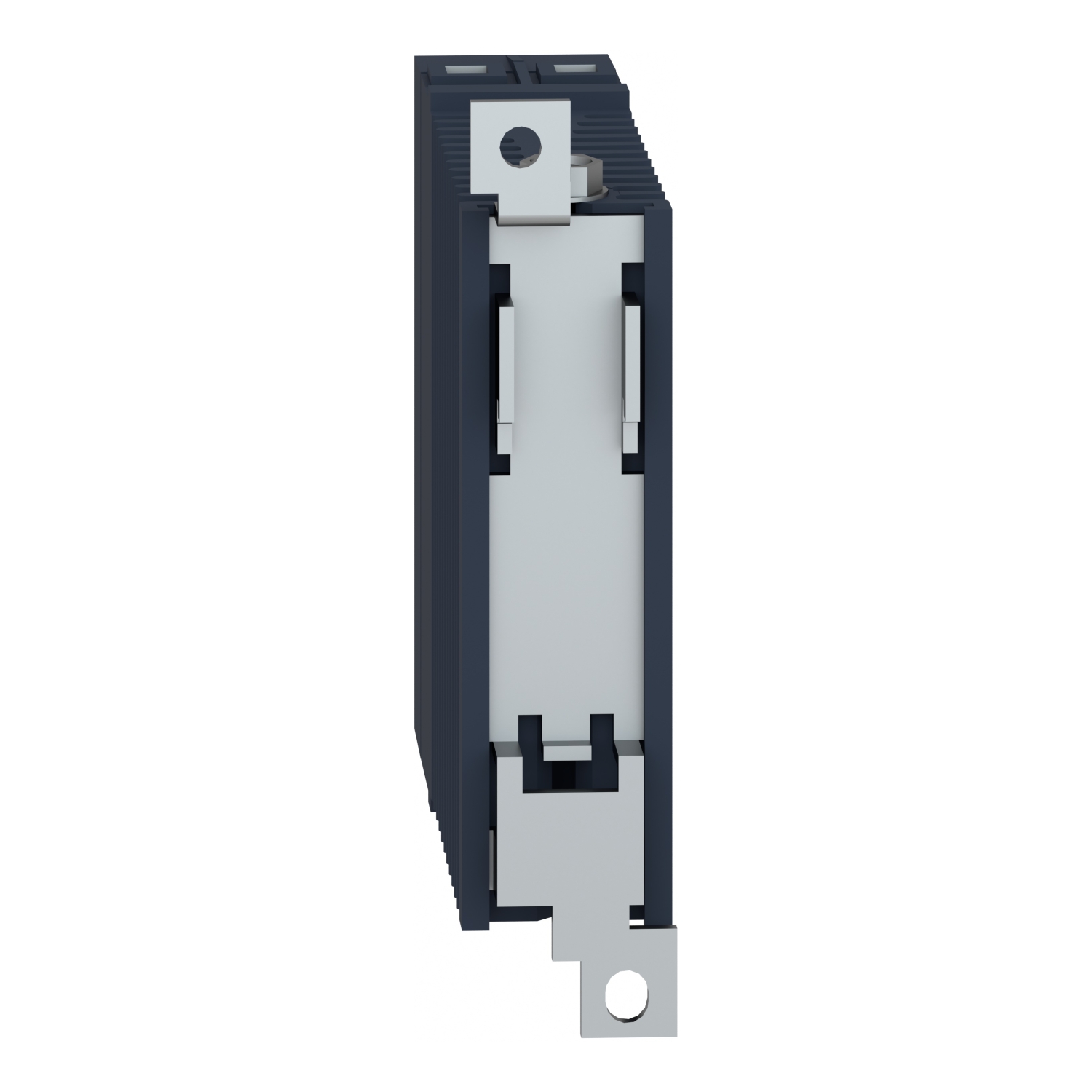

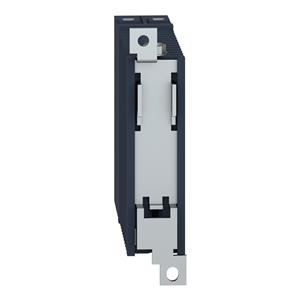

RELE ESTADO SOLIDO SSM1A130BD
Ref: 21.13.465 Cód: SSM1A130BD Marca: Schneider Electric
Relé de estado sólido, 30A, montagem em trilho DIN, comutação de tensão zero, entrada 4...32VCC, saída 24...280VCA
Documentos:
Product Data SheetDeclaração de Conformidade - SSM1A130BD Declaração RoHS da ChinaDeclaração de Conformidade - SSM1A130BD Declaração RoHS da UEDeclaração de Conformidade - SSM1A130BD Declaração RoHS da UEDeclaração de Conformidade - SSM1A130BD Declaração RoHS da UEDeclaração de Conformidade - SSM1A130BD Declaração RoHS da UE| Complementar | |
| tensão de saída | 24..0,280 V CA |
| tensão máxima absoluta | 600 V |
| tipo e composição dos contatos | 1 NA |
| tensão de circuito de controle | 4..0,32 V CC |
| torque de aperto | 0.6...0.7 N.m of entrada |
| torque de aperto | 1.36...1.7 N.m of saída |
| resistência de isolamento | 1000 MOhm a 500 V CC |
| dV/dt | 500 V/µs estado de bloqueio a tensão máxima |
| suporte de montagem | trilho DIN simétrica |
| sinalização local | N/A |
| tipo de saída de estado sólido | comutação com tensão nula |
| tipo de saída de estado sólido | saída SCR |
| desequilíbrio de capacitância | 8 pF of entrada/saída |
| I²t máximo para fusão | 6000 A².s of 8.3 ms |
| maximum voltage drop | <1.6 V em estado |
| [In] corrente nominal | 30 A |
| conexões - terminais | terminais de parafuso: 1 x 0,2...1 x 5,3 mm², (AWG 24 ... 12 AWG of entrada |
| conexões - terminais | terminais de parafuso: 1 x 0,2...1 x 5,3 mm², (AWG 24 ... 12 AWG of saída |
| tensão de comutação | 4 V CC ligar |
| tensão de comutação | 1 V CC desligar |
| corrente de sobretensão | 1200 A of 16.6 ms |
| limites da corrente de entrada | 8-12 mA |
| tempo de resposta | 0,5 ciclo (ligar) |
| tempo de resposta | 0,5 ciclo (desligar) |
| categoria de sobretensão | III |
| corrente de carga | 0.15-30 A |
| Peso | 0.28 kg |
| maximum leakage current | 10 mA estado de bloqueio |
| apresentação do dispositivo | Conjunto Montado |
| Meio ambiente | |
| grau de proteção IP | IP20 |
| temperatura ambiente do ar para armazenamento | -40-125 °C |
| sinalização | CE |
| sinalização | EAC |
| sinalização | UL |
| sinalização | CSA |
| força dielétrica | 4 kV CA of entrada/saída |
| força dielétrica | 4 kV CA of entrada ou saída para caso |
| graus de poluição | 2 |
| padrões | CSA C22.2 No 14 |
| padrões | UL 508 |
| padrões | IEC 60950-1 |
| temperatura ambiente do ar para funcionamento | -40-80 °C |
| certificações do produto | UL |
| certificações do produto | EAC |
| certificações do produto | CSA |
| Principal | |
| linha de produto | Harmony Relay |
| tipo de produto ou componente | relé de estado sólido |
| nome abreviado do dispositivo | SSM1 |
| número de fases da rede | monofásico |
