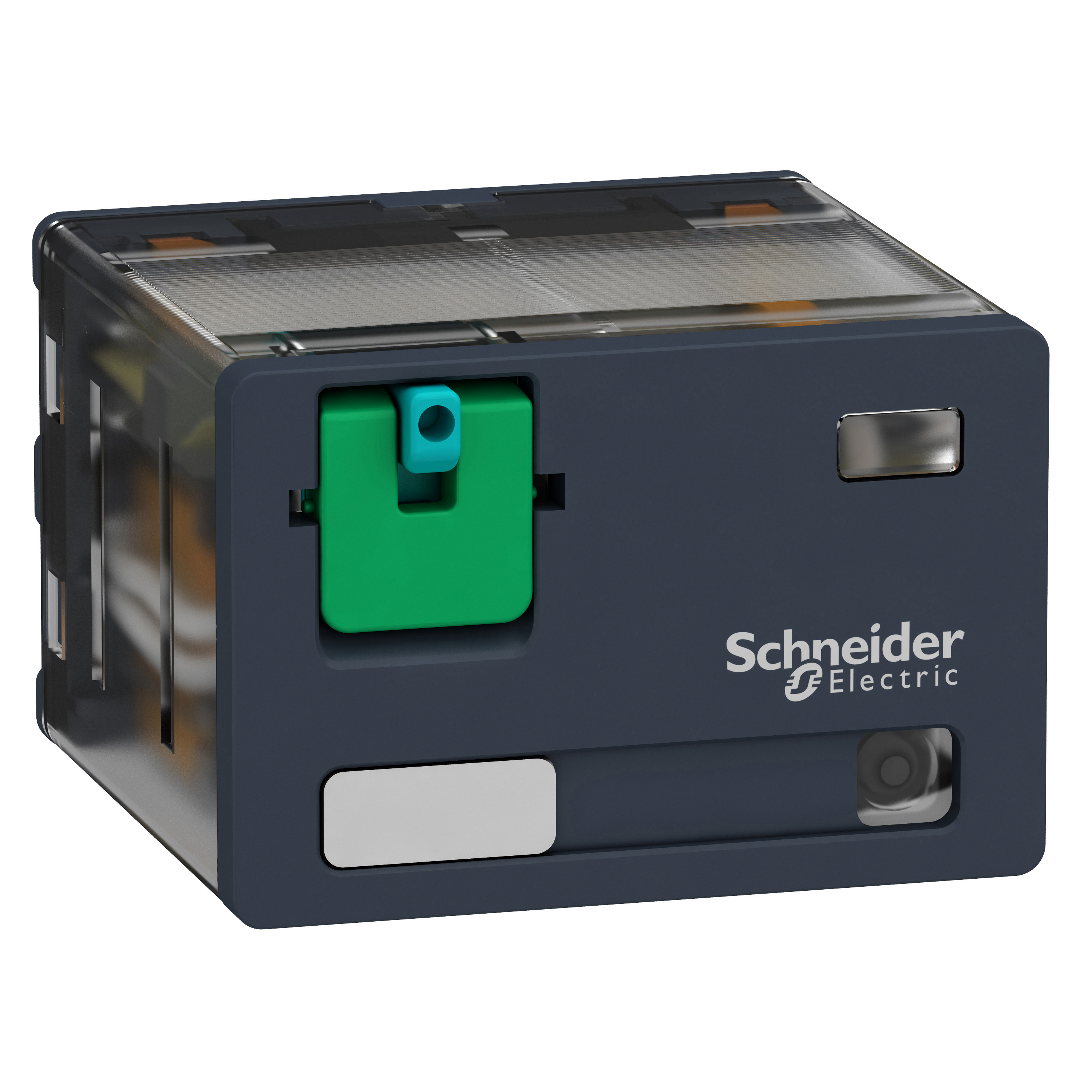

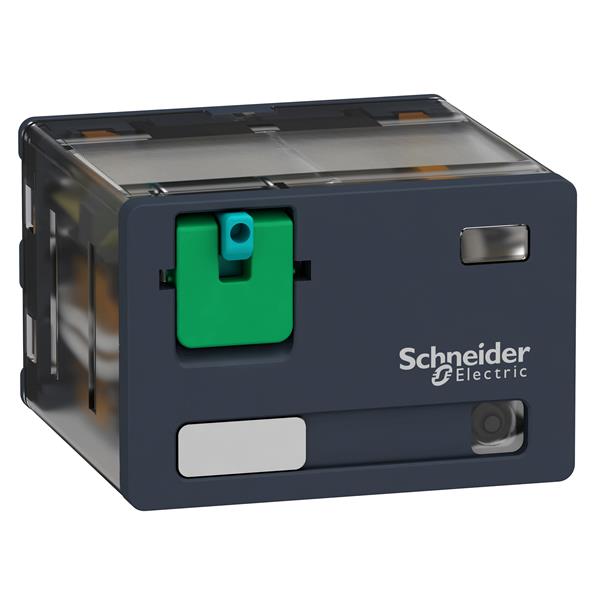

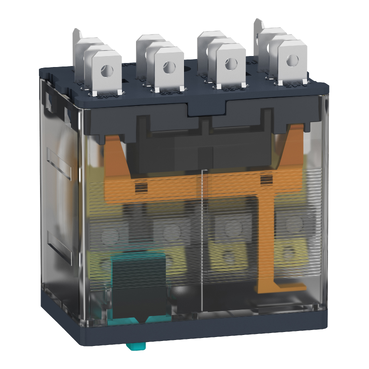

RELE DE POTENCIA C/LED RPM42BD

Ref: 21.08.350 Cód: RPM42BD Marca: Schneider Electric

Relé de potência, 15A, 4NAF, botão de teste, LED, 24VCC

Descrição
Caracteristicas Técnicas

O RPM42BD é um relé de potência da linha Harmony RPM. Possui terminais rápidos e tem uma tensão de controle de bobina de 24 VCC, possuindo 4 contatos normalmente aberto fechado com uma corrente de 15 A. Ajuda a reduzir o tamanho dos painéis e aumenta a confiabilidade da máquina, podendo ser montado em praticamente qualquer lugar. Funcionabilidade para sistemas lógicos automatizados conectados para complementar as funções de controladores lógicos programáveis ??industriais (CLPs).

Documentos:

Complementar
capacidade de comutação máxima	3750 VA
capacidade de comutação máxima	420 W
dados de fiabilidade de segurança	B10d = 100000
taxa de funcionamento	<= 1200 ciclos / hora subcarga
taxa de funcionamento	<= 18000 ciclos / hora sem carga
categoria de proteção	RT I
níveis de teste	nível A
durabilidade elétrica	100000 ciclos of resistivo carga
material de contatos	AgNi
forma do pino	plano
tempo de reposição	20 ms com tensão nominal
Peso	0.071 kg
tensão de comutação máxima	250 V para IEC
resistência média	303 Ohm a 20 °C +/- 10 %
apresentação do dispositivo	Conjunto Montado
consumo médio em W	1.6 W
limites de tensão de funcionamento nominal	19,2..0,260,4 V CC
durabilidade mecânica	10000000 ciclos
compatibilidade de gama	RPM
posição de operação	qualquer posição
tempo de funcionamento	20 ms com tensão nominal
corrente de carga	15 A a 250 V CA
corrente de carga	15 A a 28 V CC
[Uimp] tensão suportável de impulso nominal	4 kV durante 1,2/50 µs
limiar da tensão mínima de regulação	>= 0,1 Uc CC
capacidade de comutação mínima	170 mW a 10 mA, 17 V
[Ie] corrente nominal de operação	15 A a 277 V (AC para UL
[Ie] corrente nominal de operação	15 A a 28 V (DC para UL
[Ie] corrente nominal de operação	15 A a 250 V (AC não para IEC
[Ie] corrente nominal de operação	15 A a 28 V (DC não para IEC
[Ie] corrente nominal de operação	7.5 A a 250 V (AC NF para IEC
[Ie] corrente nominal de operação	7.5 A a 28 V (DC NF para IEC
graus de poluição	3
[Ui] tensão de isolamento nominal	250 V para IEC
[Ui] tensão de isolamento nominal	300 V para CSA
[Ui] tensão de isolamento nominal	300 V para UL
Meio ambiente
temperatura ambiente do ar para armazenamento	-40-85 °C
grau de proteção IP	IP40 para EN/IEC 60529
força dielétrica	1500 V CA entre os contatos com micro desconexão isolamento
força dielétrica	2000 V CA entre a bobina e o contato com reforçado isolamento
força dielétrica	2000 V CA entre polos com básico isolamento
resistência à vibração	3 gn amplitude = +/- 1 mm (f = 10-150 Hz)5 ciclos de operação
resistência à vibração	5 gn amplitude = +/- 1 mm (f = 10-150 Hz)5 ciclos que não operam
resistência ao choque	15 gn of em funcionamento
resistência ao choque	30 gn of fora de funcionamento
temperatura ambiente do ar para funcionamento	-40-55 °C
padrões	EN/IEC 61810-1
padrões	CSA C22.2 No 14
padrões	UL 508
certificações do produto	EAC
certificações do produto	CSA
certificações do produto	RoHS
certificações do produto	UL
certificações do produto	ALCANCE
Principal
coeficiente de utilização	20%
tensão de circuito de controle	24 V CC
linha de produto	Zelio Relay
tipo de produto ou componente	relé de ligação
LED de status	com
tipo de controle	botão de teste bloqueável
tipo e composição dos contatos	4 A/F
nome da série	potência
nome abreviado do dispositivo	RPM
[Ithe] corrente térmica convencional em isolamento	15 A a -40-55 °C
