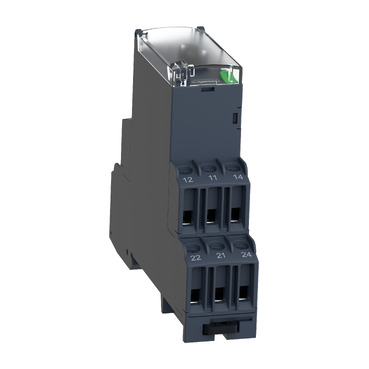

RELE ASSIM. RM4TA02/RM22TA33
Ref: 21.08.149 Cód: RM22TA33 Marca: Schneider Electric
Relé de controle e medição de redes trifásicas, multifunção, off delay (0,1...30s), 2NAF, 8A, 380...480VCA
Este relé de controle de assimetria Harmony RM22TA permite o monitoramento de circuitos de alimentação de energia em redes de 3 fases. Este relé de controle modular de 3 fases é ideal para o monitoramento de valores elétricos em painéis de controle industriais e prediais. Ele se aplica a um amplo tipo de aplicações de automação industrial, como de içamento, embalagem, elevadores, têxteis, água. Ele tem um dos formatos finos do mercado com 22,5 mm de largura, permitindo uma instalação flexível e fácil no trilho DIN, usando o mesmo espaço que qualquer dispositivo DIN modular de 1 polo. Também oferece uma função de memória selecionável, LED integral para indicar o status do controle, tampa selável, com ajustes simples e precisos com aparadores de parafuso. Ele fornece ao usuário informações sobre o gerenciamento e a falha do desligamento automático para uma rápida identificação e solução de problemas da falha. Controlador multifunção para ampla escolha selecionado em sistemas automatizados lógicos com fiação, ideal para reforma de instalações antigas sem usar um PLC.
Documentos:
Product Data SheetDeclaração de Conformidade - RM22TA33 Declaração REAChDeclaração de Conformidade - RM22TA33 Declaração RoHS da UEDeclaração de Conformidade - RM22TA33 Declaração RoHS da China| Complementar | |
| tensão nominal de fornecimento [Us] | 380 ... 480 V CA |
| intervalo de tensões | 380...480 V Fase Fase |
| dados de fiabilidade de segurança | MTTFd = 388.1 years |
| dados de fiabilidade de segurança | B10d = 350000 |
| corrente de comutação mínima | 10 mA a 5 V CC |
| maximum measuring cycle | 150 ms ciclo de medição como valor rms verdadeiro |
| desvio do limite de comutação | <= 0.05 % per degree centigrade dependendo da temperatura ambiente admissível |
| desvio do limite de comutação | <= 1 % within the supply voltage range |
| corrente de comutação máxima | 8 A CA |
| histerese | 2-2 % fixo seleccionável |
| erro de medição | < 1% sobre todo o intervalo com variação da tensão |
| erro de medição | < 0,05%/°C com variação da temperatura |
| limiar de detecção da tensão | < 100 V CA |
| LED de status | retransmitir ON: LED (amarelo) |
| LED de status | potência LIGAR: LED (verde) |
| contatos de saída | 2 F/A |
| consumo de potência em VA | 15-15 VA a 480 V CA 60 Hz |
| material de contatos | sem cádmio |
| ajuste de limiar de assimetria | 5...15% de Un selecionados |
| tempo de resposta | <= 300 ms |
| definição da precisão do limiar de comutação | +/- 10 % of the full scale |
| categoria de uso | CA-15 para IEC 60947-5-1 |
| categoria de uso | CC-13 para IEC 60947-5-1 |
| categoria de uso | CA-1 para IEC 60947-4-1 |
| categoria de uso | CC-1 para IEC 60947-4-1 |
| Peso | 0.09 kg |
| tensão de comutação máxima | 250 V CA |
| resistência de isolamento | > 100 MOhm a 500 V CC para IEC 60255-27 |
| tempo de reposição | 1500 ms a tensão máxima |
| conexões - terminais | terminais de parafuso, 2 x 0,5 x 2 ... 2,5 mm² (AWG 20...AWG 14 sólido sem ponta do cabo |
| conexões - terminais | terminais de parafuso, 2 x 0,2...2 x 1,5 mm² (AWG 24 ... 18 AWG flexível com extremidade do cabo |
| conexões - terminais | terminais de parafuso, 1 x 0,5 ... 1 x 3,3 mm² (AWG 20 ... AWG 6 sólido sem ponta do cabo |
| conexões - terminais | terminais de parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 24 ... 16 AWG flexível com extremidade do cabo |
| categoria de sobretensão | III para IEC 60664-1 |
| categoria de sobretensão | III para UL 508 |
| desvio de atraso | <= 0.05 % per degree centigrade dependendo da temperatura ambiente admissível |
| desvio de atraso | <= 1 % within the supply voltage range |
| definição da precisão do atraso horário | 10% |
| limites de tensão de alimentação | 304-576 V CA |
| suporte de montagem | trilho DIN de 35 mm para EN/IEC 60715 |
| durabilidade mecânica | 10000000 ciclos |
| compatibilidade de gama | RM22 |
| material da caixa | plástico auto-extintor |
| limites de tensão de circuito de controle | - 20 % + 20 % Un |
| tensão de ajuste do limiar | 2...20% de Un selecionados |
| posição de montagem | qualquer posição |
| largura | 22.5 mm |
| torque de aperto | 0.6-1 N.m para IEC 60947-1 |
| durabilidade elétrica | 100000 ciclos |
| aumento de atraso na inicialização | 650 ms |
| frequência de alimentação | 50..0,60 Hz +/- 10 % |
| precisão de repetição | +/- 0.5 % of circuito de entrada e medição |
| precisão de repetição | +/- 3% of atraso |
| Meio ambiente | |
| graus de poluição | 3 para IEC 60664-1 |
| graus de poluição | 3 para UL 508 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| umidade relativa | 93-97 % a 25-55 °C para IEC 60068-2-30 |
| grau de proteção IP | IP20 para IEC 60529 (terminais) |
| grau de proteção IP | IP40 para IEC 60529 (caixa) |
| grau de proteção IP | IP50 para IEC 60529 (painel frontal) |
| resistência à vibração | 0,075 mm (f = 10-58.1 Hz não está em funcionamento para IEC 60068-2-6 |
| resistência à vibração | 1 gn (f = 10-58.1 Hz não está em funcionamento para IEC 60068-2-6 |
| resistência à vibração | 0.035 mm (f = 58.1-150 Hz em funcionamento para IEC 60068-2-6 |
| resistência à vibração | 0,5 gn (f = 58.1-150 Hz em funcionamento para IEC 60068-2-6 |
| tensão de teste dielétrica | 2.5 kV CA 50 Hz, 1 min para IEC 60255-27 |
| imunidade a microquebras | 10 ms |
| resistência ao choque | 15 gn (Duração = 11 ms of não está em funcionamento para IEC 60068-2-27 |
| resistência ao choque | 5 gn (Duração = 11 ms of em funcionamento para IEC 60068-2-27 |
| temperatura ambiente do ar para funcionamento | -20-50 °C a 60 Hz |
| temperatura ambiente do ar para funcionamento | -20-60 °C a 50 Hz CA/CC |
| compatibilidade eletromagnética | immunity for residential, commercial and light-industrial environments para EN/IEC 61000-6-1 |
| compatibilidade eletromagnética | imunidade para ambientes industriais para EN/IEC 61000-6-2 |
| compatibilidade eletromagnética | emissão padrão para ambientes residenciais, comerciais e industriais leve para EN/IEC 61000-6-3 |
| compatibilidade eletromagnética | emissão padrão para ambientes industriais para EN/IEC 61000-6-4 |
| compatibilidade eletromagnética | descarga eletroestática - nível de teste: 6 kV (descarga do contato)nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | descarga eletroestática - nível de teste: 8 kV (descarga do ar)nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | teste de imunidade ao campo eletromagnético de radiofrequência com radiação - nível de teste: 10 V/mnível 3 para IEC 61000-4-3 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: 4 kV (direto)nível 4 para IEC 61000-4-4 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: 2 kV (capacitive coupling)nível 4 para IEC 61000-4-4 |
| compatibilidade eletromagnética | surge immunity test - nível de teste: 4 kV (modo comum)nível 4 para IEC 61000-4-5 |
| compatibilidade eletromagnética | surge immunity test - nível de teste: 2 kV (modo diferencial)nível 4 para IEC 61000-4-5 |
| compatibilidade eletromagnética | emissões guiadas e irradiadasgrupo de classe B 1 para CISPR 11 |
| compatibilidade eletromagnética | emissões guiadas e irradiadasclasse B para CISPR22 |
| padrões | EN / IEC 60255-1 |
| certificações do produto | GL |
| certificações do produto | EAC |
| certificações do produto | CCC |
| certificações do produto | CE |
| certificações do produto | CSA |
| certificações do produto | China RoHS |
| certificações do produto | UL |
| certificações do produto | RCM |
| Principal | |
| intervalo de medição | 380...480 V tensão CA |
| linha de produto | Zelio Control |
| capacidade de comutação em VA | 2000 VA |
| número de fases da rede | trifásico |
| tipo de produto ou componente | relés de controle e medição modular |
| Relé | RM22TA |
| tipo de relé | relé de controle |
| tipo de atraso | angulada 0.1...30 s, +/- 10% do valor da escala completa ao ultrapassar o limiar Tt |
| parâmetros monitorizados do relé | sequência de fases |
| parâmetros monitorizados do relé | detecção de falha de fase |
| parâmetros monitorizados do relé | assimetria |
