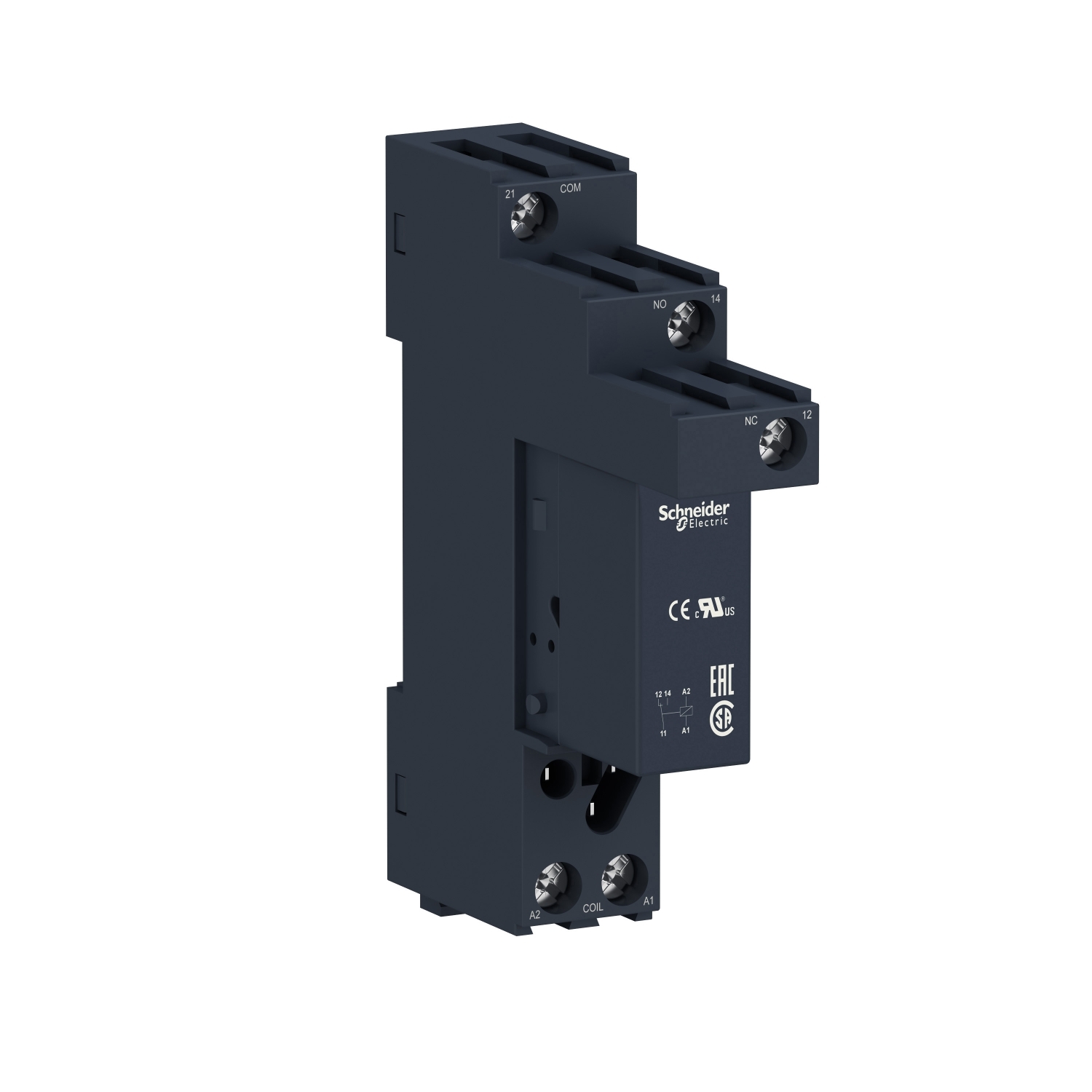

RELE + BASE 24 VCA - RSB1A120B7S
Ref: 21.13.002 Cód: RSB1A120B7S Marca: Schneider Electric
Relé de interface, 12A, 1NAF, 24VCA, com base
Complementar | |
[Ie] corrente nominal de operação | 12 A (CA-1/CC-1 não para IEC |
[Ie] corrente nominal de operação | 6 A (CA-1/CC-1 NF para IEC |
venda por quantidade indivisível | 10 |
[Ui] tensão de isolamento nominal | 400 V para EN/IEC 60947 |
sinalização | CE |
[Uimp] tensão suportável de impulso nominal | 3.6 kV para IEC 61000-4-5 |
tensão de comutação máxima | 300 V CC |
tensão de comutação máxima | 400 V CA |
resistência média | 400 Ohm Rede: CA a 20 °C +/- 15 % |
apresentação do dispositivo | Conjunto Montado |
tensão de comutação | 5 V |
consumo médio em W | 0.75 VA CA 60 Hz |
corrente de comutação mínima | 5 mA |
durabilidade elétrica | 100000 ciclos, 12 A a 250 V, CA-1 não |
durabilidade elétrica | 100000 ciclos, 6 A a 250 V, CA-1 NF |
durabilidade mecânica | 30000000 ciclos |
compatibilidade de gama | RSB |
posição de operação | qualquer posição |
tempo de funcionamento | 10 ms entre desenergização da bobina e a criação do contato de atraso desligado |
tempo de funcionamento | 12 ms entre a energização da bobina e o estabelecimento do contato por atraso |
corrente de carga | 12 A a 250 V CA |
corrente de carga | 12 A a 28 V CC |
limiar da tensão mínima de regulação | >= 0,15 Uc CA |
capacidade de comutação mínima | 300 mW a 5 mA |
capacidade de comutação máxima | 3000 VA CA |
capacidade de comutação máxima | 336 W CC |
dados de fiabilidade de segurança | B10d = 100000 |
[Ue] tensão de operação nominal | 19,2 ... 26,4 V CA 50 Hz |
[Ue] tensão de operação nominal | 20,4 ... 26,4 V CA 60 Hz |
taxa de funcionamento | <= 600 ciclos / hora subcarga |
taxa de funcionamento | <= 72000 ciclos / hora sem carga |
categoria de proteção | RT I |
material de contatos | liga de prata (Ag/Ni) |
forma do pino | plano |
Meio ambiente | |
resistência ao choque | 10 gn (Duração = 11 ms of fora de funcionamento para EN/IEC 60068-2-27 |
resistência ao choque | 5 gn (Duração = 11 ms of em funcionamento para EN/IEC 60068-2-27 |
temperatura ambiente do ar para funcionamento | -40-70 °C (CA) |
temperatura ambiente do ar para funcionamento | -40-85 °C (CC) |
certificações do produto | UL |
certificações do produto | CSA |
certificações do produto | GOST |
grau de proteção IP | IP40 para EN/IEC 60529 |
padrões | UL 508 |
padrões | CSA C22.2 No 14 |
padrões | EN/IEC 61810-1 |
força dielétrica | 1000 V CA entre os contatos |
força dielétrica | 2500 V CA entre polos |
força dielétrica | 5000 V CA entre a bobina e o contato |
resistência à vibração | +/- 1 milímetro (f = 10-55 Hz) para EN/IEC 60068-2-6 |
temperatura ambiente do ar para armazenamento | -40-85 °C |
Principal | |
operação dos contatos | padrão |
LED de status | sem |
tipo de controle | sem botão de pressão |
tipo e composição dos contatos | 1 F/A |
nome da série | relé de interface |
nome abreviado do dispositivo | RSB |
[Ithe] corrente térmica convencional em isolamento | 12 A a -40-40 °C |
tensão de circuito de controle | 24 V CA |
linha de produto | Zelio Relay |
tipo de produto ou componente | relé de ligação |
