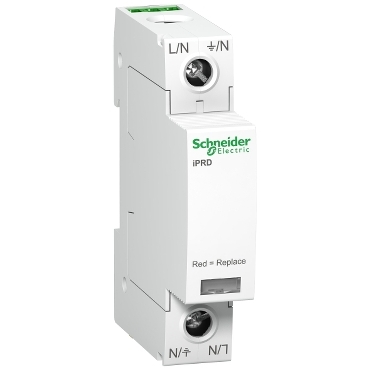

PROTETOR DE SURTO 1P 65 KA - A9L65101
Ref: 21.37.091 Cód: A9L65101 Marca: Schneider Electric
PROTETOR DE SURTO ACTI9 IPRD65R 65KA 1P 340V COM CONTATO DE SINALIZACAO REMOTA A9L65101
Documentos:
Product Data SheetDeclaração de Conformidade - A9L65101 Declaração RoHS da UEDeclaração de Conformidade - A9L65101 Declaração REAChDeclaração de Conformidade - A9L65101 Declaração RoHS da ChinaDeclaração de Conformidade - A9L65101 Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - A9L65101 Declaração RoHS da UE| Complementar | |
| tecnologia de proteção contra sobretensão | MOV |
| altura | 85 mm |
| tipo de classe de proteção contra sobretensão | tipo 2 |
| [Ut] sobretensão temporária | 337 V L/N 5 s resistir |
| [Ut] sobretensão temporária | 1200 V N/PE 200 ms modo de falha segura |
| suporte de montagem | calha DIN |
| corrente de descarga nominal | modo comum: 20 kA (L/PE) |
| corrente de descarga nominal | modo comum: 20 kA (N/PE) |
| desvios de 9 mm | 2 |
| [Uc] tensão máxima de operação contínua | modo comum: 350 V L/PE |
| [Uc] tensão máxima de operação contínua | modo comum: 350 V N/PE |
| corrente de descarga máxima | modo comum: 65 kA L/PE |
| Peso | 0.136 kg |
| tipo de dispositivo secionador | disjuntor associado iC60N 50 A curva C - Icu 10 kA |
| tipo de dispositivo secionador | disjuntor associado iC60H 50 A curva C - Icu 15 kA |
| tipo de dispositivo secionador | disjuntor associado NG125N 50 A curva C - Icu 25 kA |
| tipo de dispositivo secionador | disjuntor associado NG125H 100 A curva C - Icu 36 kA |
| tipo de dispositivo secionador | disjuntor associado NG125L 100 A curva C - Icu 50 kA |
| tipo de dispositivo secionador | fusível associado gG 80 A - Icu 50 kA |
| modo de montagem | de encaixe |
| conexões - terminais | terminal tipo túnel (parte de baixo2.5-35 mm² |
| conexões - terminais | terminal tipo túnel (superior2.5-35 mm² |
| resistência a curtos-circuitos | 50 kA |
| tensão do circuito de sinalização | 0,25 A 250 V CA 50/60 Hz |
| tempo de resposta | <= 25 ns |
| maximum [Up] voltage protection level | modo comum <1.5 kV tipo 2 L/PE |
| compatibilidade de gama | iPRD65r |
| [Ue] tensão de operação nominal | 230/400 V CA (+/- 10 %) a 50/60 Hz |
| cor | RAL 9003 (RAL 9003) |
| largura | 18 mm |
| profundidade | 69 mm |
| torque de aperto | 2.5-2.5 N.m |
| corrente residual | 0.003 mA |
| corrente residual | 0.6 mA |
| Meio ambiente | |
| altitude de funcionamento | 2000 m |
| grau de proteção IP | na face frontal: IP40 para IEC 60529 |
| grau de proteção IP | embutido: IP20 para IEC 60529 |
| temperatura ambiente do ar para armazenamento | -40-85 °C |
| umidade relativa | 5-95 % |
| etiquetas de qualidade | KEMA-KEUR |
| etiquetas de qualidade | NF |
| normas | EN 61643-11:2012 |
| normas | IEC 61643-11:2011 |
| temperatura ambiente do ar para funcionamento | -25-60 °C |
| grau de proteção IK | IK03 para IEC 62262 |
| certificações do produto | CE |
| Principal | |
| linha de produto | iPRD |
| sinalização remota | com |
| gama | Acti 9 |
| esquema de aterramento | IT 230 |
| esquema de aterramento | TN-C |
| tipo de produto ou componente | para-ráios com cartucho de encaixe |
| tipo de proteção contra sobretensão | rede de distribuição elétrica |
| nome do produto | Acti 9 iPRD |
| composição de contatos de sinal | 1 SD (1 F/A) |
| descrição de polos | 1P |
| aplicativo do dispositivo | distribuição |
| nome abreviado do dispositivo | iPRD65r |
