PROTETOR DE SURTO 1P 45KA - EZ9L33145
Ref: 21.37.090 Cód: EZ9L33145 Marca: Schneider Electric

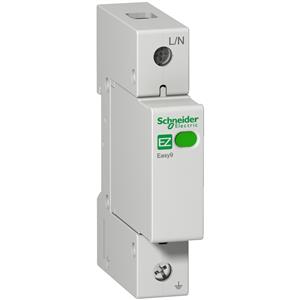

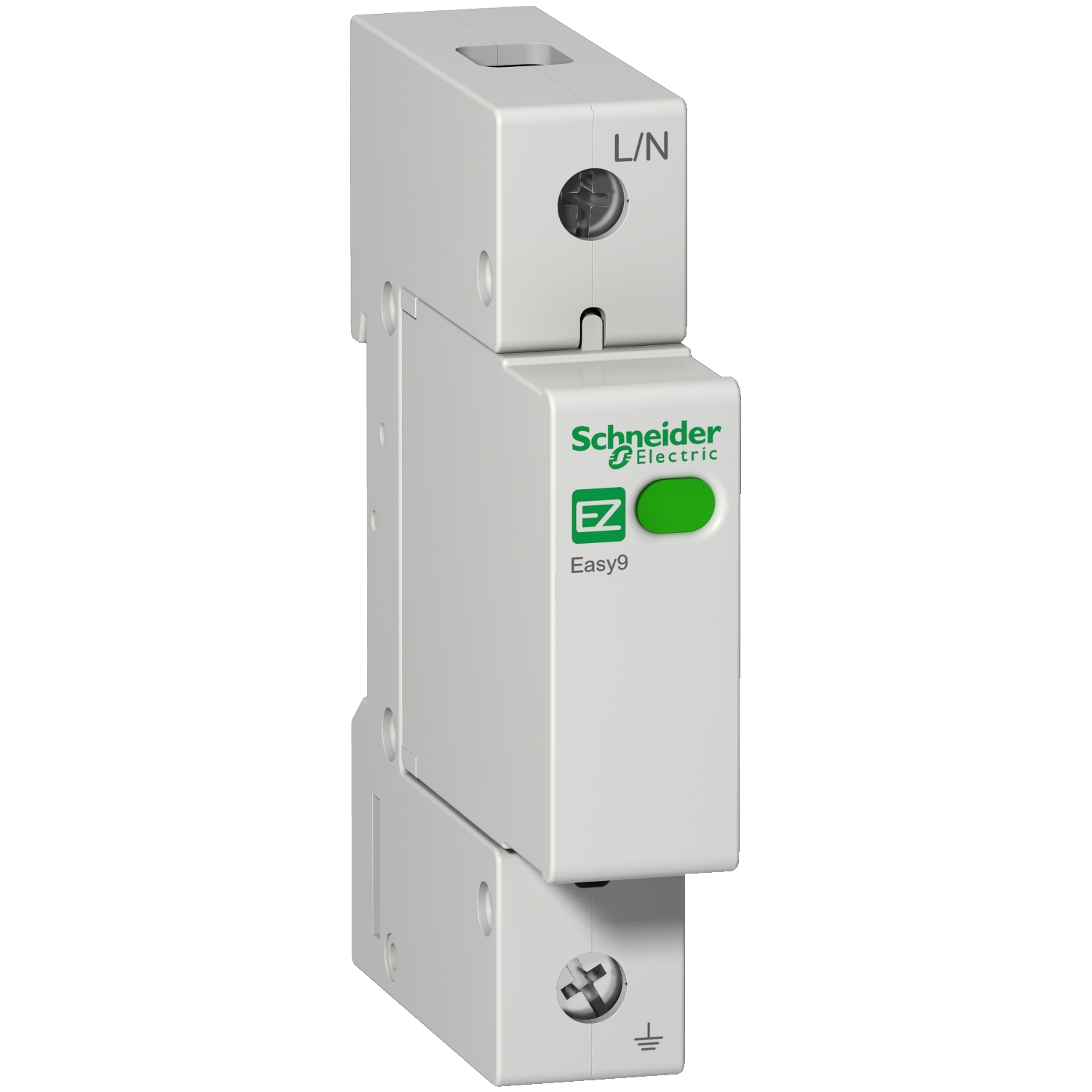

Protetor de surto DPS Easy9 1P 45kA
Os protetores de surto DPS Easy9 da Schneider Electric são destinados à proteção das instalações elétricas e dos equipamentos eletroeletrônicos contra os efeitos indiretos causados pelas descargas atmosféricas. Este produto possui 1 polo e corrente máxima de descarga de 45kA. Esta protetor de surto DPS possui proteção IP20 e pode ser montado em trilho DIN. Este produto está em conformidade com IEC 61643-1. Os protetores de surto DPS Easy9 levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e com baixo teor de CO2.
Documentos:
Product Data SheetDeclaração de Conformidade - EZ9L33145 Declaração REAChDeclaração de Conformidade - EZ9L33145 Declaração RoHS da UEDeclaração de Conformidade - EZ9L33145 Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - EZ9L33145 Declaração REACh| Complementar | |
| tecnologia de proteção contra sobretensão | MOV |
| altura | 90 mm |
| tipo de classe de proteção contra sobretensão | tipo 2 |
| suporte de montagem | calha DIN |
| corrente de descarga nominal | modo comum: 20 kA (L/PE) |
| corrente de descarga nominal | modo comum: 20 kA (N/PE) |
| desvios de 9 mm | 2 |
| [Uc] tensão máxima de operação contínua | modo comum: 275 V L/PE |
| [Uc] tensão máxima de operação contínua | modo comum: 275 V N/PE |
| corrente de descarga máxima | modo comum: 45 kA L/PE |
| corrente de descarga máxima | modo comum: 45 kA N/PE |
| conexões - terminais | terminal tipo túnel (parte de baixo5-35 mm² sólido ou flexível |
| modo de montagem | de encaixe |
| sinalização local | verde e vermelho sinalizador |
| tempo de resposta | <= 25 ns |
| maximum [Up] voltage protection level | modo comum <1.5 kV tipo 2 L/PE |
| cor | cinza (RAL 7035) |
| largura | 18 mm |
| profundidade | 66.2 mm |
| torque de aperto | 3.5-3.5 N.m |
| Meio ambiente | |
| altitude de funcionamento | 2000 m |
| grau de proteção IP | no terminal: IP20 |
| temperatura ambiente do ar para armazenamento | -5-70 °C |
| umidade relativa | 5-90 % |
| padrões | IEC 61643-11 |
| temperatura ambiente do ar para funcionamento | -5-60 °C |
| certificações do produto | CE |
| Principal | |
| sinalização remota | sem |
| linha de produto | Easy9 |
| descrição de polos | 1P |
| tipo de proteção contra sobretensão | rede de distribuição elétrica |
| tipo de dispositivo secionador | disjuntor associado a 230 V |
| esquema de aterramento | TT |
| esquema de aterramento | TN |
| tipo de produto ou componente | proteção contra sobretensão |
| nome abreviado do dispositivo | DPS Esay9 |
