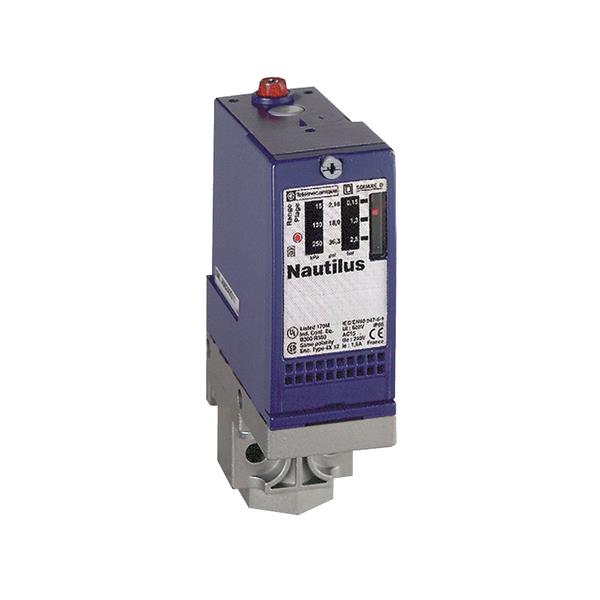

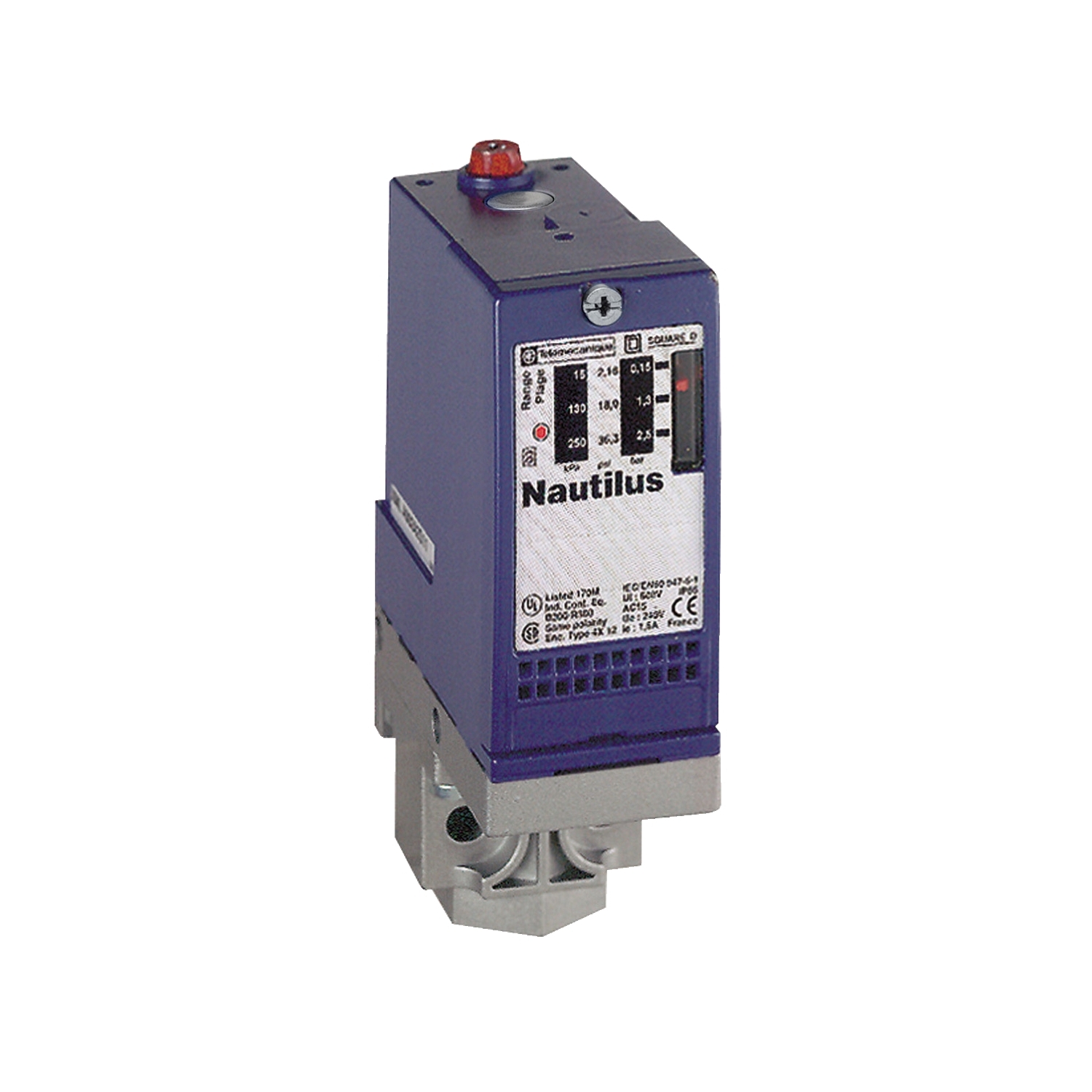

PRESSOSTATO XMLA010A2S11
Ref: 21.61.030 Cód: XMLA010A2S11 Marca: Telemecanique Sensors
PRESSOSTATO 10 BAR 1 LIM COM ESC
| Complementar | |
| precisão de repetição | 2% |
| descrição de terminais ISO nº 1 | (13-14-11-12)OF |
| tipo de bloco de terminais | 4 terminais |
| proteção contra curto-circuito | 10 A cartucho fusível, Tipo gG (gl) |
| diferencial natural em alta definição | 0.5 bar (+/- 0,05 bar) |
| altura | 113 mm |
| material de contatos | contatos de prata |
| funcionamento dos contatos auxiliares | ação rápida |
| Peso | 0.685 kg |
| controlled fluid | air,hydraulic oil,fresh water |
| [Uimp] tensão suportável de impulso nominal | 6 kV para EN/IEC 60947-1 |
| pressão máxima permitida – por ciclo | 12.5 bar |
| maximum operating rate | 120 cic/mn |
| [Ui] tensão de isolamento nominal | 300 V para UL 508 |
| [Ui] tensão de isolamento nominal | 500 V para EN/IEC 60947-1 |
| [Ui] tensão de isolamento nominal | 300 V para CSA C22.2 No 14 |
| definição | externo |
| durabilidade mecânica | 5000000 ciclos |
| maximum resistance across terminals | 25 MOhm para IEC 255-7, categoria 3 |
| maximum resistance across terminals | 25 MOhm para NF C 93-050 método A |
| largura | 35 mm |
| profundidade | 75 mm |
| temperature of controlled fluid | 0-70 °C |
| diferencial natural em baixa definição | 0.5 bar (+/- 0,05 bar) |
| Meio ambiente | |
| posição de operação | qualquer posição |
| classe de proteção contra choques elétricos | classe I para IEC 1140 |
| classe de proteção contra choques elétricos | classe I para IEC 536 |
| classe de proteção contra choques elétricos | classe I para NF C 20-030 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| tratamento de proteção | TC versão padrão |
| grau de proteção IP | IP66 para EN/IEC 60529 |
| resistência à vibração | 4 gn (f = 30-500 Hz) para IEC 60068-2-6 |
| resistência ao choque | 50 gn para IEC 60068-2-27 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| padrões | CE |
| padrões | CSA C22.2 No 14 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-1 |
| certificações do produto | UL |
| certificações do produto | EAC |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | CCC |
| certificações do produto | CSA |
| certificações do produto | BV |
| Principal | |
| tipo e composição dos contatos | 1 F/A |
| tipo do sensor de pressão | sensor de pressão eletromecânico |
| linha de produto | OsiSense XM |
| atuador de pressão | diagrama |
| conexão elétrica | terminais de braçadeiras roscadas, 1 x 0,5...2 x 2,5 mm² |
| conexão elétrica | 1 conector Pg 13 |
| tipo de operação do pressostato | detecção de 1 limiar único |
| entrada de cabo | cartão com saída analógica 9-13 mm |
| [In] corrente nominal | 3 A, B300, CA-15 (Ue = 120 V) para EN/IEC 60947-5-1 |
| [In] corrente nominal | 1.5 A, B300, CA-15 (Ue = 240 V) para EN/IEC 60947-5-1 |
| [In] corrente nominal | 0.1 A, R300, CC-13 (Ue = 250 V) para EN/IEC 60947-5-1 |
| visor local | com |
| tipo de produto ou componente | sensor de pressão eletromecânico |
| linha ajustável de ponto de comutação na queda de pressão | 0.1-9.5 bar |
| materiais em contato com líquidos | FPM, FKM |
| materiais em contato com líquidos | liga de zinco |
| tipo de conexão de fluido | G 1/4 (fêmea) para ISO 228 |
| tamanho do sensor de pressão | 10 bar |
| fluido controlado | ar (0-70 °C) |
| fluido controlado | água limpa (0-70 °C) |
| fluido controlado | óleo hidráulico (0-70 °C) |
| aplicação específica do produto | - |
| tipo de escala | diferencial fixo |
| medidor AWG | AWG 20...AWG 14 |
| tipo de circuito elétrico | circuito de controle |
| material do invólucro | liga de zinco |
| Escala ajustável para chavear no aumento da pressão | 0.6-10 bar |
| nome abreviado do dispositivo | XMLA |
| pressão de destruição | 45 bar |
| máxima pressão acidental permitida | 22.5 bar |
