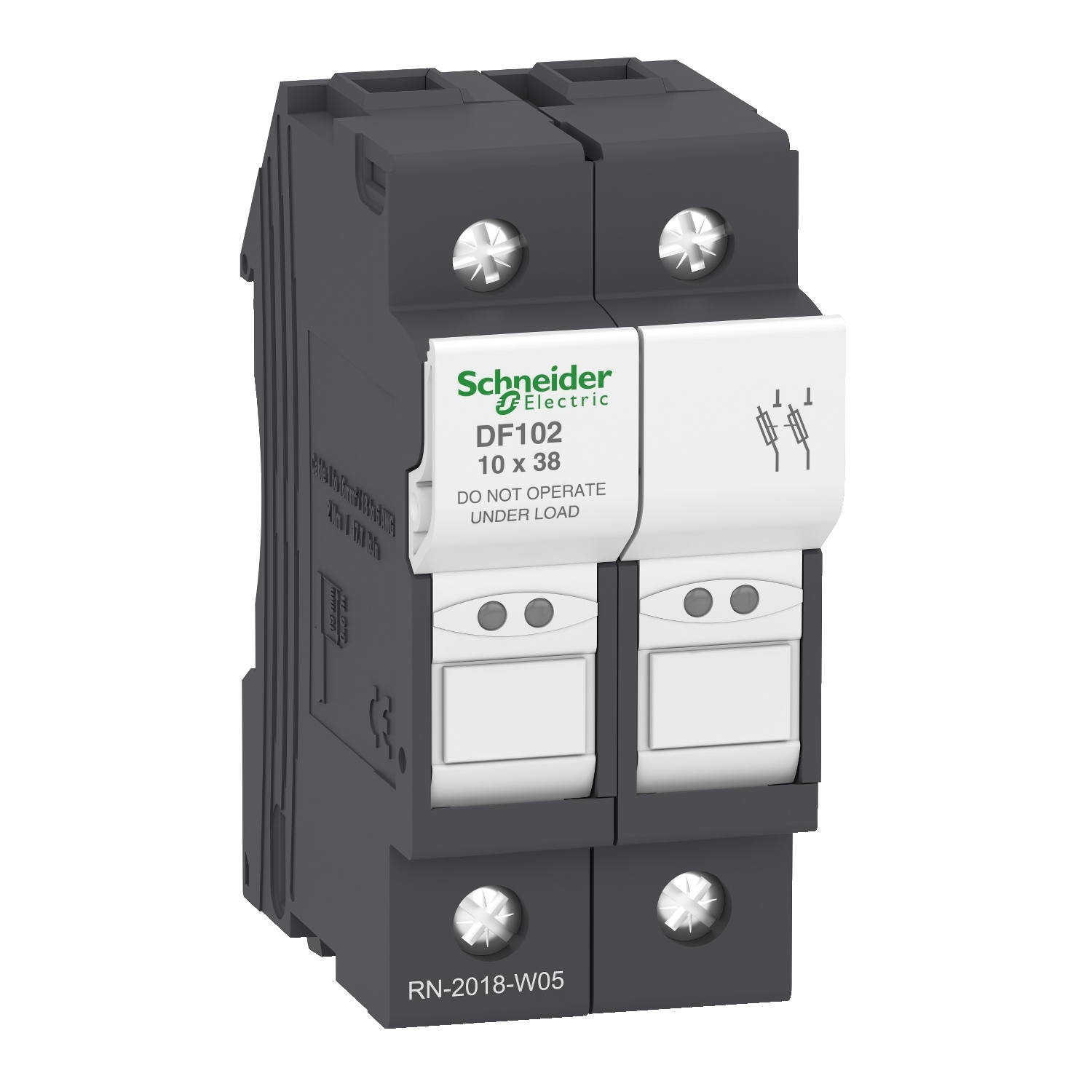

PORTA FUSIVEL - DF102
Ref: 21.70.900 Cód: DF102 Marca: Schneider Electric
PORTA FUSIVELSEM INDICADOR BIPOLAR 32A 10X38
Porta-fusíveis modular TeSys DF, 2 polos (2P), para proteção de circuitos de controle até 32A/690V. Para ser usado com fusíveis de 10x38mm até 32A e corrente de curto-circuito até 120kA@400V. Compacto (largura 35mm), pode ser utilizado em painéis modulares, encaixe em trilho DIN 35mm, conexão por bornes de aperto tipo parafuso, com cadeado sem acessório. Ligações de fusíveis (tipo 10x38mm aM, gG) e auxiliares adicionais (kits de montagem de porta-fusíveis, marcadores de encaixe) estão disponíveis (a serem pedidos separadamente). Vendido em lotes de 6 unidades. Certificação multipadrões (IEC, UL reconhecido, CSA, CCC, EAC, Marine), produto Green Premium (RoHS/REACh).
Documentos:
Product Data SheetDeclaração de Conformidade - DF102 Declaração RoHS da UEDeclaração de Conformidade - DF102 Declaração RoHS da China| Complementar | |
| torque de aperto | 2.2 N.m - com chave de fendas PZ2 |
| torque de aperto | 2.2 N.m - com chave de fendas plano de Ø 5,5 mm |
| posição de montagem | vertical (tolerância: +/- 23°) |
| Peso | 0.085 kg |
| quantidade por conjunto | conjunto de 6 |
| largura | 35 mm |
| profundidade | 61 mm |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 1-16 mm² rígido |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1-6 mm² rígido |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 1-16 mm² flexível with or without |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1-6 mm² flexível with or without |
| suporte de montagem | calha DIN simétrica de 35 mm |
| padrões | EN/IEC 60947-3 |
| padrões | EN/IEC 60269-2 |
| padrões | UL 4248-1 |
| padrões | CSA C22.2 No 4248-1 |
| padrões | EN 45545-2: R22 HL2 |
| certificações do produto | IEC |
| certificações do produto | UL reconhecida |
| certificações do produto | CSA |
| certificações do produto | CCC |
| certificações do produto | EAC |
| certificações do produto | DNV-GL |
| altura | 79.5 mm |
| Meio ambiente | |
| graus de poluição | 3 |
| compatibilidade de gama | DF10 |
| altitude de funcionamento | 0...2000 m |
| resistência a incêndios | 960 °C para IEC 60695-2-1 |
| grau de proteção IP | IP20 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| temperatura ambiente do ar para funcionamento | -40-70 °C with derating above 20°C |
| Principal | |
| [Ue] tensão de operação nominal | 690 V CA |
| [Ue] tensão de operação nominal | 690 V CC |
| tamanho do fusível | 10 x 38 mm |
| categoria de sobretensão | III |
| [Ith] corrente térmica ao ar livre convencional | 32 A a <20 °C |
| resistência a curtos-circuitos | 120 kA 400 V para IEC 60947-3 |
| resistência a curtos-circuitos | 120 kA 500 V para IEC 60947-3 |
| tipo de fusível | , aM |
| tipo de fusível | , gG |
| [Ui] tensão de isolamento nominal | 690 V CA |
| compatibilidade do produto | DF2CA cartucho de fusível |
| compatibilidade do produto | DF2CN cartucho de fusível |
| [Uimp] tensão suportável de impulso nominal | 6 kV |
| nome abreviado do dispositivo | DF10 |
| gama | TeSys |
| tipo de produto ou componente | suporte para fusível |
| nome do produto | TeSys DF |
| dissipação de alimentação em W | 3 W maximum power dissipation by fuse |
| categoria de uso | AC-20B para IEC 60947-3 |
| categoria de uso | DC-20B para IEC 60947-3 |
| linha de produto | Porta-fusíveis TeSys |
| descrição de polos | 2P |
| [Ie] corrente nominal de operação | 32 A a 400 V CA |
| tipo de controle | alavanca articulada bloqueio por cadeado |
