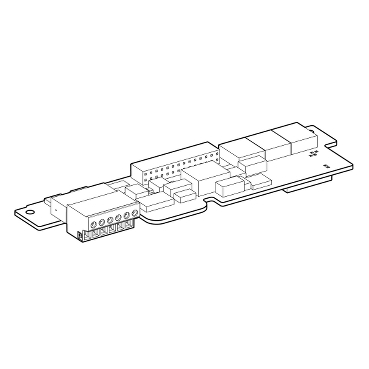

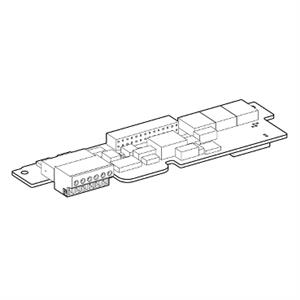

PLACA P/ENCODER - VW3A3407

Ref: 21.39.450 Cód: VW3A3407 Marca: Schneider Electric

Cartão de Encoder para Inversor de Frequência ATV61/71 - Push Pull - 24 VCC

Descrição
Caracteristicas Técnicas

O VW3A3407 é um módulo de interface do encoder para operação de controle vetorial de fluxo com sensor para inversores de frequência da linha Altivar 61/71. Também pode ser utilizado para operação de Controle Vetorial com realimentação de velocidade para motores síncronos. Melhora o desempenho do inversor independentemente do estado de carga do motor. É compatível com tecnologia de codificador de saídas diferenciais push-pull. Esta placa é simples de instalar e remover, ela é inserida em um slot dedicado do inversor de frequência. Está protegido contra curto-circuitos e sobrecargas na alimentação do encoder.

Documentos:

Complementar
maximum cable distance between devices	500 m
maximum supply current	0.175 A
impedância de entrada	1000 Ohm
tipo de proteção	proteção de sobrecarga
tipo de proteção	proteção contra curtos-circuitos
Sinal de entrada	A
Sinal de entrada	B
Sinal de entrada	complemento de A
Sinal de entrada	complemento de B/AB/A
conexão elétrica	terminal, capacidade da onexão: 0,2 mm² (AWG 24) <500 m comprimento do Cabo, encoder, 100 mA a 14 V
estado de tensão 0 garantido	<= 1.5 V
frequência máxima de funcionamento	300 kHz
estado de tensão 1 garantido	> 11.5...< 25 V
Principal
tensão nominal de fornecimento [Us]	24 V CC (limites de Tensão: 20-30 V)
compatibilidade de gama	Altivar 61Q
compatibilidade de gama	Altivar 71Q
compatibilidade de gama	Altivar 71
compatibilidade de gama	Altivar 61
compatibilidade de gama	Altivar Lift
tipo de produto ou componente	placa de interface de encoder
tipo de saída digital	push-pull
linha de produto	Altivar
número de impulsos por rotação	10000 of ATV71H......383
número de impulsos por rotação	5000 of todas as unidades ATV61
número de impulsos por rotação	5000 of ATV71H...M3
número de impulsos por rotação	5000 of ATV71H...M3X
número de impulsos por rotação	5000 of ATV71H...N4
