PENTE BIP. 12 P 100 A - 14882/A9XPH212
Ref: 21.37.599 Cód: A9XPH212 Marca: Schneider Electric

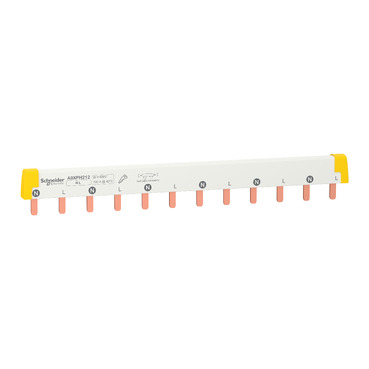

BARRAMENTO (PENTE DE CONEXAO) 12 POLOS BIPOLAR 100A
Documentos:
Product Data SheetDeclaração de Conformidade - A9XPH212 Declaração RoHS da UEDeclaração de Conformidade - A9XPH212 Declaração RoHS da ChinaDeclaração de Conformidade - A9XPH212 Declaração REAChDeclaração de Conformidade Ambiental - A9XPH212 Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - A9XPH212 Declaração REACh| Complementar | |
| compatibilidade de gama | Acti 9 iC60 |
| compatibilidade de gama | Acti 9 iK60 |
| compatibilidade de gama | Acti 9 iID |
| compatibilidade de gama | Acti 9 iID K |
| compatibilidade de gama | Acti 9 iSW |
| compatibilidade de gama | Acti 9 iSW-NA |
| compatibilidade de gama | Multi 9 C60 |
| número de vias | 6 N + 1 L |
| desvios de 9 mm | 24 |
| distância entre caminhos | 36 mm |
| sinalização | N L |
| tipo de conector | dente |
| apresentação do dispositivo | cortável |
| [Ui] tensão de isolamento nominal | 500 V CA para IEC 61439-2 |
| [Ie] corrente nominal de operação | 100 A a 40 °C |
| modo de montagem | horizontal |
| passo de conexão | 18 mm |
| cor | RAL 9003 (RAL 9003) |
| largura | 220 mm |
| local de montagem | top or bottom Ligar terminais tipo túnel |
| local de montagem | top or bottom Ligar double terminal |
| configuração de polos para 1 via | 1 x 1P + N |
| configuração de polos para 1 via | 1 x 2P |
| isolamento | isolado |
| [Ue] tensão de operação nominal | 415 V CA |
| Meio ambiente | |
| resistência a incêndios | 960 °C 30 s ) para IEC 60695-2-1 |
| graus de poluição | 3 para IEC 60947-7-1 |
| normas | IEC 60947-7-1 |
| normas | IEC 61439-2 |
| grau de proteção IP | IP20 with end-pieces and tooth covers |
| Principal | |
| número total de módulos de 18 mm | 12 |
| gama | Acti 9 |
| categoria de acessórios/peças separadas | acessório de conexão |
| tipo de produto ou componente | Barramento neutro/terra |
| lines description | 1L + N |
