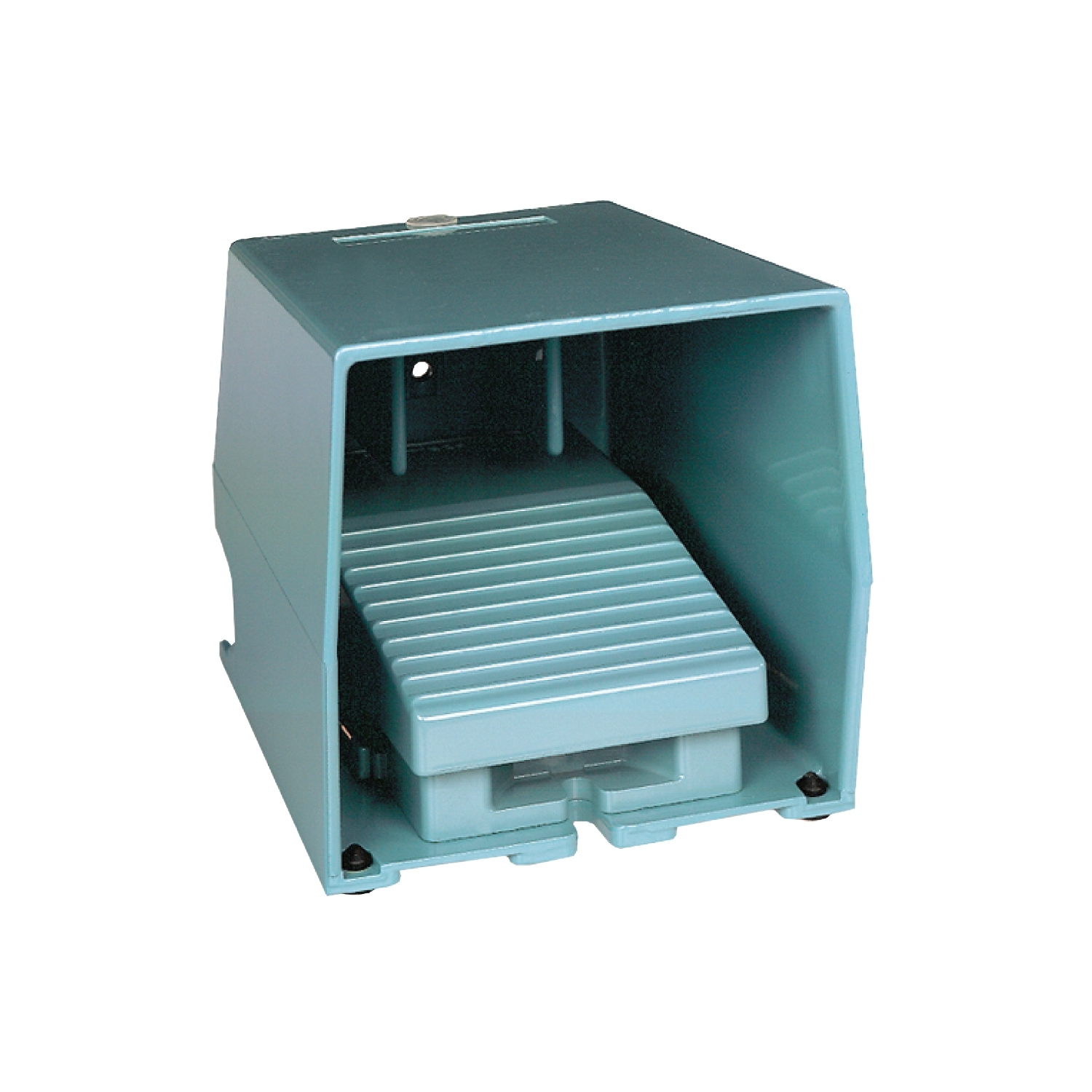

PEDAL DE COMANDO XPEM410
Ref: 21.38.007 Cód: XPEM410 Marca: Schneider Electric
PEDAL DE COMANDO COM PROTECAO 1 CONT
| Complementar | |
| abertura positiva | com para EN/IEC 60947-5-1 Apêndice K |
| proteção contra curto-circuito | 10 A fusível tipo cartucho tipo gG para EN/IEC 60947-5-1 |
| proteção contra curto-circuito | 10 A fusível tipo cartucho tipo gG para VDE 0660-200 |
| Peso | 2.4 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV para EN/IEC 60947-1 |
| [Ie] corrente nominal de operação | 3 A, 240 V, CA-15, A300 |
| [Ie] corrente nominal de operação | 0.27 A, 250 V, CC-13, Q300 para EN/IEC 60947-5-1 apêndice A |
| conexões - terminais | terminal da braçadeira de parafuso, <= 1 x 2,5 mm² com ou sem extremidade do cabo |
| conexões - terminais | terminal da braçadeira de parafuso, <= 2 x 1,5 mm² com ou sem extremidade do cabo |
| [Ui] tensão de isolamento nominal | 500 V (graus de Poluição 3) para EN/IEC 60947-1 |
| [Ui] tensão de isolamento nominal | 500 V (graus de Poluição 3) para NF C 20-040 grupo C |
| [Ui] tensão de isolamento nominal | 500 V (graus de Poluição 3) para VDE 0110, grupo C |
| [Ui] tensão de isolamento nominal | 300 V para UL 508 |
| [Ui] tensão de isolamento nominal | 300 V para CSA C22.2 No 14 |
| durabilidade mecânica | 15000000 ciclos |
| compatibilidade de gama | XPEM |
| entrada de cabo | 2 entradas roscadas para bucim Pg 16 |
| potência de funcionamento nominal em W | 10 W CC-13, Taxa de Funcionamento: 60 cic/mn, 5000000 ciclos, 24 V, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| potência de funcionamento nominal em W | 4 W CC-13, Taxa de Funcionamento: 60 cic/mn, 5000000 ciclos, 120 V, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| potência de funcionamento nominal em W | 7 W CC-13, Taxa de Funcionamento: 60 cic/mn, 5000000 ciclos, 48 V, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| maximum resistance across terminals | 25 MOhm para IEC 60255-7, categoria 3 |
| maximum resistance across terminals | 25 MOhm para NF C 93-050 método A |
| Meio ambiente | |
| tratamento de proteção | TC |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe I para EN/IEC 61140 |
| categoria de sobretensão | classe I para NF C 20-030 |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP669 para NF C 20-455 |
| padrões | NF E 09-031 |
| resistência à vibração | 15 gn (f = 10-500 Hz) para IEC 60068-2-6 |
| resistência ao choque | 150 gn para NF E 09-031 |
| resistência ao choque | 20 gn para IEC 60068-2-27 |
| certificações do produto | CSA |
| certificações do produto | FIMKO |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| Principal | |
| linha de produto | Harmony XPE |
| tipo de produto ou componente | interruptor de pedal |
| material | metal |
| mecanismo de disparo | sem mecanismo disparador |
| tipo e composição dos contatos | 1 NF + 1 NA |
| cor | azul |
| operação dos contatos | bloqueio de 1 passo |
| nome abreviado do dispositivo | XPEM |
| equipamento fornecido | cobrir |
| tipo de interruptor a pedal | interruptor de pedal simples |
